ステンレス JIS型シャックル
- 種類
- シャックル
- 材質
- ステンレスSUS304
ご注意
- 本商品は1個単位での販売となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が17型番あります。
商品情報
外形図
SC型
SB型
六角ナットワリピン止め
製品仕様
材質
- SC型：ステンレスSUS304・SUS316
- SB型：ステンレスSUS304

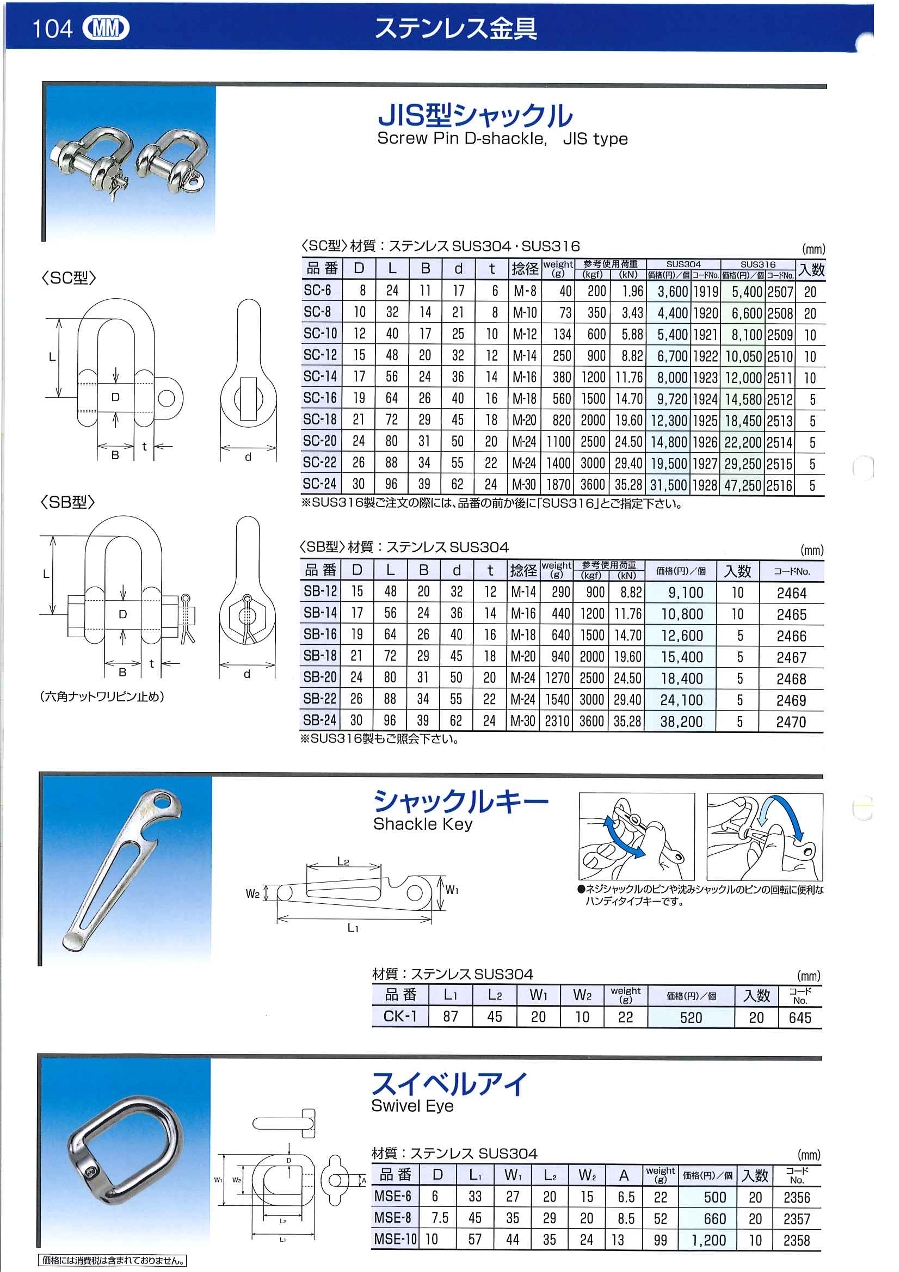

規格表
SC型
| 型番 | D | L | B | d | t | 捻径 | weight（g） | 参考使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|
| （kgf） | （kN） | ||||||||
| SC-6 | 8 | 24 | 11 | 17 | 6 | M-8 | 40 | 200 | 1.96 |
| SC-8 | 10 | 32 | 14 | 21 | 8 | M-10 | 73 | 350 | 3.43 |
| SC-10 | 12 | 40 | 17 | 25 | 10 | M-12 | 134 | 600 | 5.88 |
| SC-12 | 15 | 48 | 20 | 32 | 12 | M-14 | 250 | 900 | 8.82 |
| SC-14 | 17 | 56 | 24 | 36 | 14 | M-16 | 380 | 1,200 | 11.76 |
| SC-16 | 19 | 64 | 26 | 40 | 16 | M-18 | 560 | 1,500 | 14.70 |
| SC-18 | 21 | 72 | 29 | 45 | 18 | M-20 | 820 | 2,000 | 19.60 |
| SC-20 | 24 | 80 | 31 | 50 | 20 | M-24 | 1,100 | 2,500 | 24.50 |
| SC-22 | 26 | 88 | 34 | 55 | 22 | M-24 | 1,400 | 3,000 | 29.40 |
| SC-24 | 30 | 96 | 39 | 62 | 24 | M-30 | 1,870 | 3,600 | 35.28 |
SB型
| 型番 | D | L | B | d | t | 捻径 | weight（g） | 参考使用荷重 | |
|---|---|---|---|---|---|---|---|---|---|
| （kgf） | （kN） | ||||||||
| SB-12 | 15 | 48 | 20 | 32 | 12 | M-14 | 290 | 900 | 8.82 |
| SB-14 | 17 | 56 | 24 | 36 | 14 | M-16 | 440 | 1,200 | 11.76 |
| SB-16 | 19 | 64 | 26 | 40 | 16 | M-18 | 640 | 1,500 | 14.70 |
| SB-18 | 21 | 72 | 29 | 45 | 18 | M-20 | 940 | 2,000 | 19.60 |
| SB-20 | 24 | 80 | 31 | 50 | 20 | M-24 | 1,270 | 2,500 | 24.50 |
| SB-22 | 26 | 88 | 34 | 55 | 22 | M-24 | 1,540 | 3,000 | 29.40 |
| SB-24 | 30 | 96 | 39 | 62 | 24 | M-30 | 2,310 | 3,600 | 35.28 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,995円 ( 8,795円 ) | 1日目 |
11,880円 ( 13,068円 ) | 2日目 |
13,860円 ( 15,246円 ) | 1日目 |
16,940円 ( 18,634円 ) | 2日目 |
20,240円 ( 22,264円 ) | 2日目 |
26,510円 ( 29,161円 ) | 2日目 |
42,020円 ( 46,222円 ) | 2日目 |
3,161円 ( 3,477円 ) | 1日目 |
3,863円 ( 4,249円 ) | 1日目 |
4,743円 ( 5,217円 ) | 1日目 |
5,886円 ( 6,475円 ) | 1日目 |
7,010円 ( 7,711円 ) | 1日目 |
10,120円 ( 11,132円 ) | 1日目 |
12,823円 ( 14,105円 ) | 2日目 |
20,720円 ( 22,792円 ) | 1日目 |
21,450円 ( 23,595円 ) | 2日目 |
33,620円 ( 36,982円 ) | 2日目 |
詳細情報
基本情報
チェーン、ロープ、金具等を接合する吊具・引締用部材。
【特長】
・ワイヤー、ロープの先端などに連結するU字型の連結金具。
・他メーカーと比べ、用途に合わせて選べる種類、サイズが豊富。
【用途】
・チェーン等に付けて、金具に取り付ける際に便利。
ご注意
- 本商品は1個単位での販売となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
トラスコ中山
ねじシャックル （スチール製）
フジワラ
JIS規格シャックル（SC型）
トラスコ中山
ねじシャックル （ステンレス製）
ステンレス JIS型シャックルのレビュー
蓋の止用
5
5.02021/12/09
重い蓋の止用で使用 仕上がりも綺麗で見た目もいいです。
丈夫さもありいい商品です。
0人が参考にしています。
よくあるご質問（FAQ）
QSUS304の他に材質は選べますか？
A
SUS304以外にSUS316もございます。
