クイックカップリング SH TYPE ソケット
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 16,259円～49,212円特別価格
- 税込単価
- 17,885円～54,133円特別価格
ソケット・プラグ共に自動開閉バルブを備えた、ソケット （CSH 2S3）。【特...
詳細情報を確認する- 種類
- 標準
- オス・メス
- ソケット
- 取付形状
- メネジ
- 本体材質
- ステンレス(SUS304)
- ねじの種類
- Rc（管用テーパめねじ）
- バルブ構造
- 両路開閉型(エアレス型)
- シール材質
- フッ素ゴム(FPM)
- 使用温度範囲 (℃)
- -20::+180
- 最高使用圧力 (MPa)
- 0::20.5
未確定：候補が5型番あります。
商品情報
製鉄、船上等厳しい環境下での使用に最適なソケット（CSH S3）

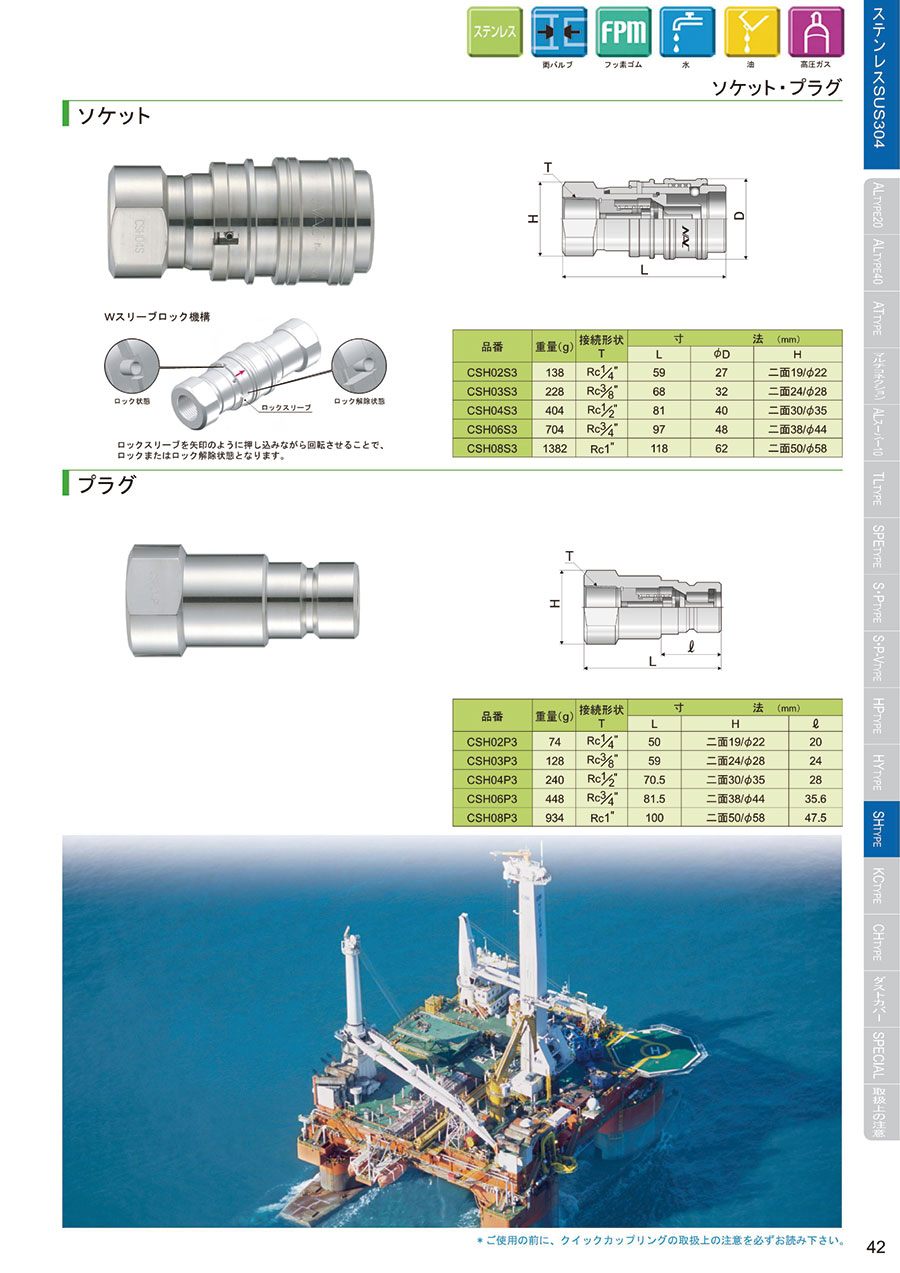

商品参考図
Wスリーブロック機構（ロックスリーブを矢印のように押し込みながら回転させることで、ロックまたはロック解除状態となります。）
ソケット側・プラグ側のどちらからでも流せる（矢印：流体を流す方向）
流量と圧力損失特性図
製品仕様
寸法図
| 品番 | 重量（g） | 接続形状 T |
寸法（mm） | ||
|---|---|---|---|---|---|
| L | φD | Ｈ | |||
| CSH02S3 | 138 | Rc1/4" | 59 | 27 | 二面19/φ22 |
| CSH03S3 | 228 | Rc3/8" | 68 | 32 | 二面24/φ28 |
| CSH04S3 | 404 | Rc1/2" | 81 | 40 | 二面30/φ35 |
| CSH06S3 | 704 | Rc3/4" | 97 | 48 | 二面38/φ44 |
| CSH08S3 | 1382 | Rc1" | 118 | 62 | 二面50/φ58 |
| 品番 | CSH02 | CSH03 | CSH04 | CSH06 | CSH08 |
|---|---|---|---|---|---|
| サイズ | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| 管用サイズ | 8A | 10A | 15A | 20A | 25A |
| 本体材質 | ステンレス（SUS304） | ||||
| 取付形状 | ソケット・プラグ共メネジ（F）のみ | ||||
| シール材質・使用温度範囲 | フッ素ゴム（FKM）：－20℃～＋180℃ | ||||
| 最高使用圧力 | 20.5MPa | ||||
| 最大衝撃圧力 | 31.0MPa | ||||
| 適用流体 | 水・作動油・ガス | ||||
| 標準付属品 | ダストカバー | ||||
シール材質・仕様温度範囲
| シール材質 | 記号 | 温度 | 特徴 |
|---|---|---|---|
| フッ素ゴム | FKM | -20℃～＋180℃ | 耐熱性・耐油性 |
ご使用上の注意
- 流体によってシール材質が異なりますので御明示下さい。
- サイズが異なるとソケット・プラグの連結は出来ません。
- メネジ機構ですので、オネジとの締付が過度になりますと割れの原因になります。
- 加圧時ソケット・プラグとも単体での使用又放置はお避け下さい。
- 異物混入や付着は漏れの原因になります。特にシールテープの切れ端には御注意下さい。
- ホースニップルやオネジタイプの形状で御使用の際は、市販のニップルを御利用下さい。
詳細情報
基本情報
ソケット・プラグ共に自動開閉バルブを備えた、ソケット （CSH 2S3）。
【特長】
・分離時にはバルブが閉じ、流体の流出を防ぎ完全密封。
・Wスリーブロックを標準装備。振動や衝撃に対しても確実に接続保持。
商品担当おすすめ
クイックカップリング SH TYPE ソケットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qオネジタイプはありますか
A
市販のニップルをご利用下さい
