クイックカップリング KC TYPE ソケットSH
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CKC03SH2の仕様・寸法情報
種類
標準
オス・メス
ソケット
取付形状
ホースニップル
適用流体
水
本体材質
[銅合金] 真鍮
バルブ構造
片路開閉型
シール材質
フッ素ゴム(FPM)
使用温度範囲(℃)
-20～+180
最高使用圧力(MPa)
0～1.0
適用ホース
3/8"
トラスココード
838-5560
-
-
商品情報
ロングスリーブ形状により狭い金型スペースでも簡単に作業ができるソケット（SH）

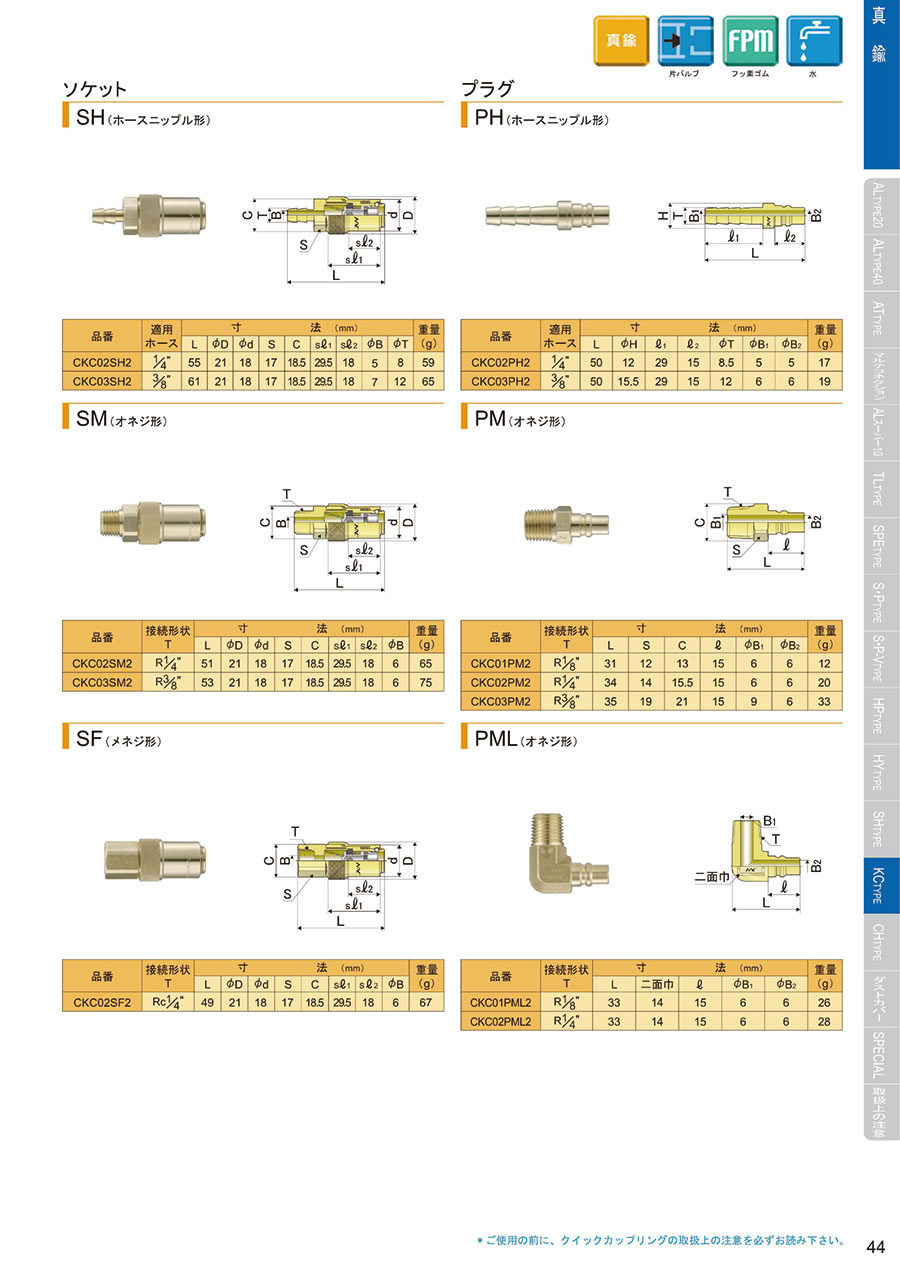

商品参考図
流量と圧力損失特性図
必ず、ソケット側からプラグ側に流す（矢印：流体を流す方向）
製品仕様
寸法図
| 品番 | 適用 ホース |
寸法（mm） | 重量 （g） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | φD | φd | S | C | sl1 | sl2 | φB | φT | |||
| CKC02SH2 | 1/4" | 55 | 21 | 18 | 17 | 18.5 | 29.5 | 18 | 5 | 8 | 59 |
| CKC03SH2 | 3/8" | 61 | 21 | 18 | 17 | 18.5 | 29.5 | 18 | 7 | 12 | 65 |
| 品番 | CKC02 | CKC03 |
|---|---|---|
| サイズ | 1/4" | 3/8" |
| 管用サイズ | 8A | 10A |
| 本体材質 | 真鍮 | |
| 取付形状 | ホースニップル（H） | |
| シール材質・使用温度範囲 | フッ素ゴム（FKM）：－20℃～＋180℃ | |
| 最高使用圧力 | 1.0MPa | |
| 最大衝撃圧力 | 1.5MPa | |
| 適用流体 | 水 | |
ご使用上の注意
- 異物の混入や付着は漏れの原因になります。特にシールテープの切れ端には御注意下さい。
- 人為的に衝撃、打撃、引っ張り、曲げを加えないで下さい。
- 分解しないで下さい。漏れなどの不具合の原因となります。
詳細情報
基本情報
金型冷却水用ホース配管に最適な、ソケット SH（ホースニップル形）。
【特長】
・従来は金型交換に時間がかかったが、それを見事にクリア、作業が楽にできる。
・ソケット側にはバルブを内蔵し、着脱操作によって自動的に開閉。
・流体を流す方向は、ソケット側･プラグ側のどちらからでも流せる。
・真鍮、片バルブ、フッ素ゴム。
類似品類似品をすべて見る
商品担当おすすめ
クイックカップリング KC TYPE ソケットSHの型番CKC03SH2のページです。
型番CKC03SH2に関する仕様情報を記載しております。
クイックカップリング KC TYPE ソケットSHのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q流体は両方向から流しても大丈夫ですか
A
ソケットとプラグともどちらから流していただいても大丈夫です。
