クイックカップリング S・P-V TYPE ソケット（真鍮）

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 3,368円～4,265円

税込単価: 3,705円～4,692円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

高精度の気密構造を実現した自動開閉バルブにより、優れた耐真空性能を発揮。【特長...

種類
標準
オス・メス
ソケット
取付形状
メネジ
適用流体
水 / 空気
本体材質
真鍮
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型(エアレス型)
シール材質
クロロプレンゴム(CR)
使用温度範囲 (℃)
-20::+80

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

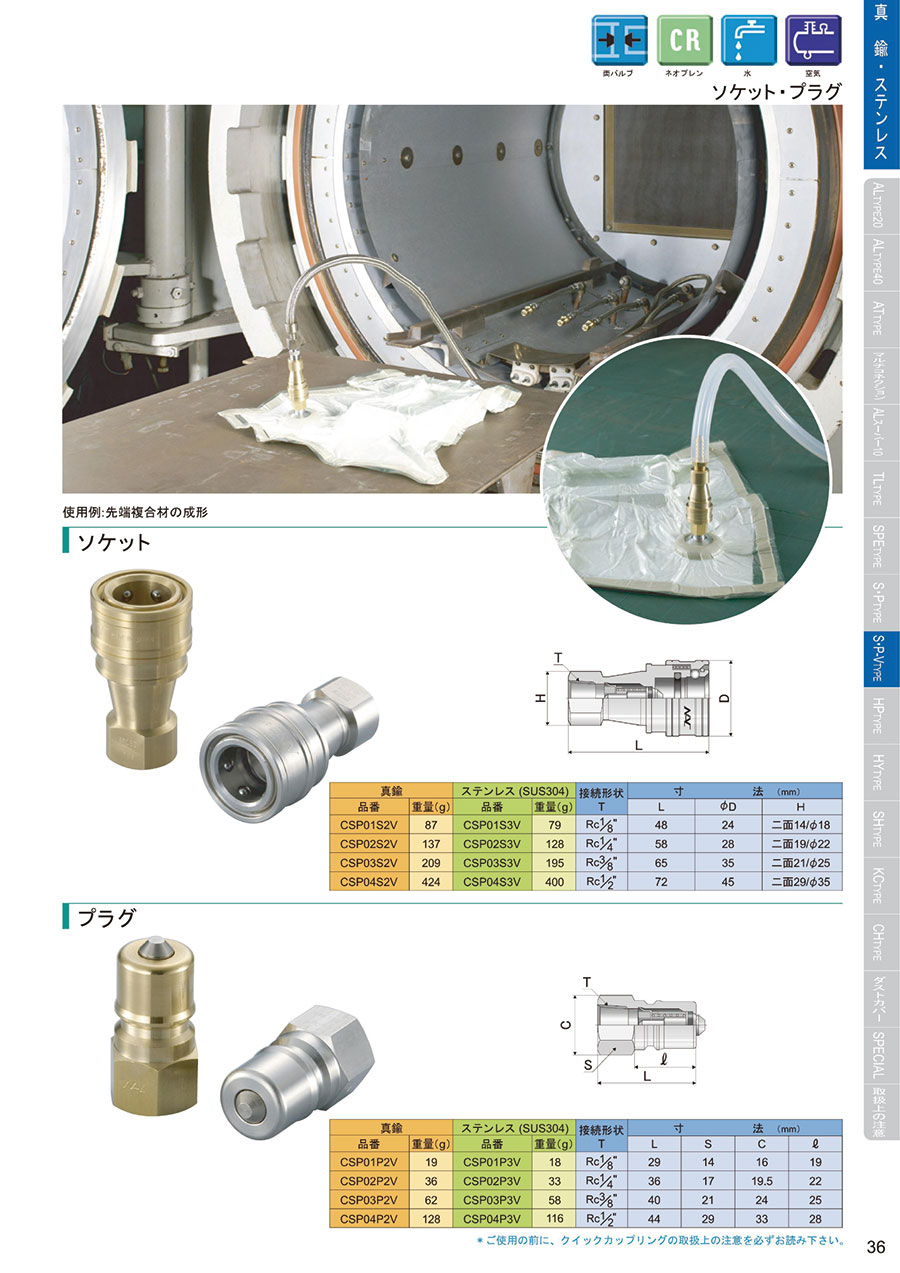

S・P-VTYPE 真鍮製ソケットの寸法と仕様

製品仕様

S-P-VTYPE真鍮製

寸法図

真鍮		接続形状 T	寸法（mm）
品番	重量（g）	接続形状 T	L	φD	H
^※CSP01S2V	87	Rc1/8"	48	24	二面14/φ18
CSP02S2V	137	Rc1/4"	58	28	二面19/φ22
CSP03S2V	209	Rc3/8"	65	35	二面21/φ25
CSP04S2V	424	Rc1/2"	72	45	二面29/φ35

※準標準品

品番		CSP01V	CSP02V	CSP03V	CSP04V
サイズ		1/8"	1/4"	3/8"	1/2"
管用サイズ		6A	8A	10A	15A
本体材質		真鍮
取付形状		ソケット・プラグ共メネジ（F）のみ
シール材質使用温度範囲	標準	クロロプレンゴム（CR）：－20℃～＋80℃
シール材質使用温度範囲	オブション	フッ素ゴム（FKM）：－20℃～＋180℃ 水素添加ニトリルゴム（H-NBR）：－20℃～＋120℃
最高使用圧力	真鍮	5.0MPa			3.0MPa
最大衝撃圧力	真鍮	7.5MPa			4.5MPa
最高使用圧力	ステンレス	7.5MPa			4.5MPa
最大衝撃圧力	ステンレス	10.0MPa			6.5MPa
適用流体		空気・水・不活性ガス他

使用例

使用イメージ

拡大図

注意・禁止事項

流体によってシール材質が異なりますので御明示下さい。
サイズが異なるとソケット・プラグの連結は出来ません。
メネジ機構ですので、オネジとの締付が過度になりますと割れの原因になります。
加圧時ソケット・プラグとも単体での使用又放置はお避け下さい。

※ ご使用の前に、クイックカップリングの取扱い上の注意を必ずお読みください。

型番リスト

表示件数

型番

CSP02S2V

CSP03S2V

ねじの呼び(inch)

最高使用圧力

(MPa)

トラスココード

最小発注数量

1/4	1.3×10-7～5.0	838-5590	1個
3/8	1.3×10-7～5.0	838-5596	1個

通常単価(税別) (税込単価)	通常出荷日

3,368円 ( 3,705円 )	8日目
4,265円 ( 4,692円 )	8日目

詳細情報

基本情報

基本情報

高精度の気密構造を実現した自動開閉バルブにより、優れた耐真空性能を発揮。
【特長】
・耐真空性に優れ、分離時においても外部から配管内へ流入しない、抜群の耐真空性を発揮。
・流体はソケット側、プラグ側のどちらからでも流せる。
・W-Oリング仕様も準標準品で対応。
・中低圧用両路開閉式。
【用途】
・分離時においても配管内流出がなく、クーラー、冷蔵庫の生産ラインなど、幅広い用途。

カタログ

カタログ (見開き版)

【材質区分】型番末尾ー無　鋼鉄、　型番末尾ー2 真鍮、　型番末尾ー3 ステンレス

商品担当おすすめ

長堀工業
クイックカップリング S･P-V TYPE プラグ
S･P-V TYPE プラグ真鍮。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイックカップリング S・P-V TYPE ソケット（真鍮）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q流体は両方向から流しても大丈夫ですか

ソケットとプラグともどちらから流していただいても大丈夫です。

この商品を見た人は、こんな商品も見ています

	今見ている商品クイックカップリング S・P-V TYPE ソケット（真鍮）	クイックカップリング S・P-V TYPE ソケット	クイックカップリング S･P-V TYPE プラグ	クイックカップリング S・P-V TYPE プラグ	クイックカップリング SH TYPE ソケット	クイックカップリング HP TYPE ソケット
メーカー	長堀工業	長堀工業	長堀工業	長堀工業	長堀工業	長堀工業
通常価格	3,368円-	5,830円 -	1,700円	2,333円 -	16,259円 -	4,505円 -
通常出荷日	8日目	8日目	8日目	8日目	8日目	1日目〜
種類	標準	標準	標準	標準	標準	標準
オス・メス	ソケット	ソケット	プラグ	プラグ	ソケット	ソケット
取付形状	メネジ	メネジ	メネジ	メネジ	メネジ	メネジ
適用流体	水 / 空気	水 / 空気	水 / 空気	水 / 空気	水 / 不活性ガス / 溶断機用ガス	油
本体材質	真鍮	ステンレス(SUS304)	真鍮	ステンレス(SUS304)	ステンレス(SUS304)	クロムモリブデン鋼(亜鉛メッキ/三価クロメート処理)
