未確定：候補が12型番あります。
長堀工業

クイックカップリング SPE TYPE ソケット

クイックカップリング SPE TYPE ソケット
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
2,897円～26,121円
税込単価
3,187円～28,733円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クイックカップリング ダストカバー

長堀工業

クイックカップリング ダストカバー
0
通常価格(税別)： 236円 (税込価格：260円)

通常出荷日：3 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

クイックカップリング SPE TYPE プラグ

長堀工業

クイックカップリング SPE TYPE プラグ
4
通常価格(税別)： 948円 (税込価格：1,043円)

通常出荷日：在庫品1日目

新設計によるパーツ構成で省エネルギー・高効率を実現しました。【特長】・中低圧用...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が12型番あります。
数量：

商品情報

外形図

クイックカップリング SPE TYPE ソケット:関連画像

寸法図（真鍮製・ステンレス製共通）

製品仕様

型番CSPE01CSPE02CSPE03CSPE04CSPE06CSPE08
サイズ1/8"1/4"3/8"1/2"3/4"1"
管用サイズ6A8A10A15A20A25A
本体材質真鍮・ステンレス（SUS304）
取付形状ソケット・プラグ共メネジ（F）のみ
シール材質・使用温度範囲フッ素ゴム（FPM)：－20℃～＋180℃
最高使用圧力真鍮5.0MPa3.0MPa
最大衝撃圧力7.5MPa4.5MPa
最高使用圧力ステンレス7.5MPa4.5MPa
最大衝撃圧力10.0MPa6.5MPa
適用流体空気、水、作動油 他
・ミスミではシール材はフッ素ゴム（FPM）のみのお取扱いとなります。


外観

クイックカップリング SPE TYPE ソケット:関連画像
  • SPETYPE 真鍮製 ソケット。
  • SPETYPE ステンレス（SUS304）製 ソケット。

規格表

銅合金（真鍮）
型番ねじ径材質選択寸法（mm）質量
（g）
T
(Rc)		銅合金
（真鍮）		LDH
二面幅Φ
CSPE01S2 1/8銅合金4824131571
CSPE02S2 1/4銅合金58281720124
CSPE03S2 3/8銅合金65352124200
CSPE04S2 1/2銅合金72452630362
CSPE06S2 3/4銅合金88553540664
CSPE08S2 1銅合金102654147956
ステンレス（SUS304）
型番ねじ径材質選択寸法（mm）質量
（g）
T
(Rc)		ステンレス
（SUS304）		LDH
二面幅Φ
CSPE01S3 1/8ステンレス4824131566
CSPE02S3 1/4ステンレス58281720118
CSPE03S3 3/8ステンレス65352124192
CSPE04S3 1/2ステンレス72452630350
CSPE06S3 3/4ステンレス88553540628
CSPE08S3 1ステンレス102654147900

注意・禁止事項

  • 流体によってシール材質が異なりますので御明示下さい。
  • サイズが異なるとソケット・プラグの連結は出来ません。
  • メネジ機構ですので、オネジとの締付が過度になりますと割れの原因になります。
  • 加圧時ソケット・プラグとも単体での使用又放置はお避け下さい。
  • 異物混入や付着は漏れの原因になります。特にシールテープの切れ端には御注意下さい。
  • ホースニップルやオネジタイプの形状で御使用の際は、市販のニップルを御利用下さい。
  • ※ ご使用の前に、クイックカップリングの取扱い上の注意を必ずお読みください。

型番リスト

表示件数
  • 1
    • 型番
    CSPE01S2
    CSPE01S3
    CSPE02S2
    CSPE02S3
    CSPE03S2
    CSPE03S3
    CSPE04S2
    CSPE04S3
    CSPE06S2
    CSPE06S3
    CSPE08S2
    CSPE08S3

    本体材質

    ねじの呼び(inch)

    最高使用圧力

    (MPa)

    トラスココード

    		RoHS?最小発注数量
    [銅合金] 真鍮
    1/8
    0～5.0
    364-4235
    -
    1個
    [ステンレス] ステンレス(SUS304)
    1/8
    0～7.5
    364-4243
    10
    1個
    [銅合金] 真鍮
    1/4
    0～5.0
    364-4278
    -
    1個
    [ステンレス] ステンレス(SUS304)
    1/4
    0～7.5
    364-4286
    10
    1個
    [銅合金] 真鍮
    3/8
    0～5.0
    364-4316
    -
    1個
    [ステンレス] ステンレス(SUS304)
    3/8
    0～7.5
    364-4324
    10
    1個
    [銅合金] 真鍮
    1/2
    0～3.0.
    364-4359
    -
    1個
    [ステンレス] ステンレス(SUS304)
    1/2
    0～4.5
    364-4367
    10
    1個
    [銅合金] 真鍮
    3/4
    0～3.0.
    364-4391
    -
    1個
    [ステンレス] ステンレス(SUS304)
    3/4
    0～4.5
    364-4405
    10
    1個
    [銅合金] 真鍮
    1
    0～3.0.
    364-4430
    -
    1個
    [ステンレス] ステンレス(SUS304)
    1
    0～4.5
    364-4448
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,897円
    ( 3,187円 )
    1日目
    4,997円
    ( 5,497円 )
    在庫品1日目当日出荷可能
    3,297円
    ( 3,627円 )
    在庫品1日目当日出荷可能
    5,650円
    ( 6,215円 )
    在庫品1日目当日出荷可能
    5,397円
    ( 5,937円 )
    在庫品1日目当日出荷可能
    7,710円
    ( 8,481円 )
    在庫品1日目当日出荷可能
    9,697円
    ( 10,667円 )
    1日目
    15,490円
    ( 17,039円 )
    在庫品1日目当日出荷可能
    17,380円
    ( 19,118円 )
    1日目
    16,257円
    ( 17,883円 )
    在庫品1日目当日出荷可能
    26,121円
    ( 28,733円 )
    1日目
    24,597円
    ( 27,057円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    新設計によるパーツ構成で省エネルギー・高効率を実現しました。
    【特長】
    ・中低圧用両路開閉式
    ・構成要素各部の抵抗発生状況を把握し、ロス低減策を実施
    ・低圧損化により、大流量化を実現しました
    ・従来のS・Pタイプと互換性があります
    【用途】
    ・流量ロスの低減により、多様な現場でのニーズに対応します

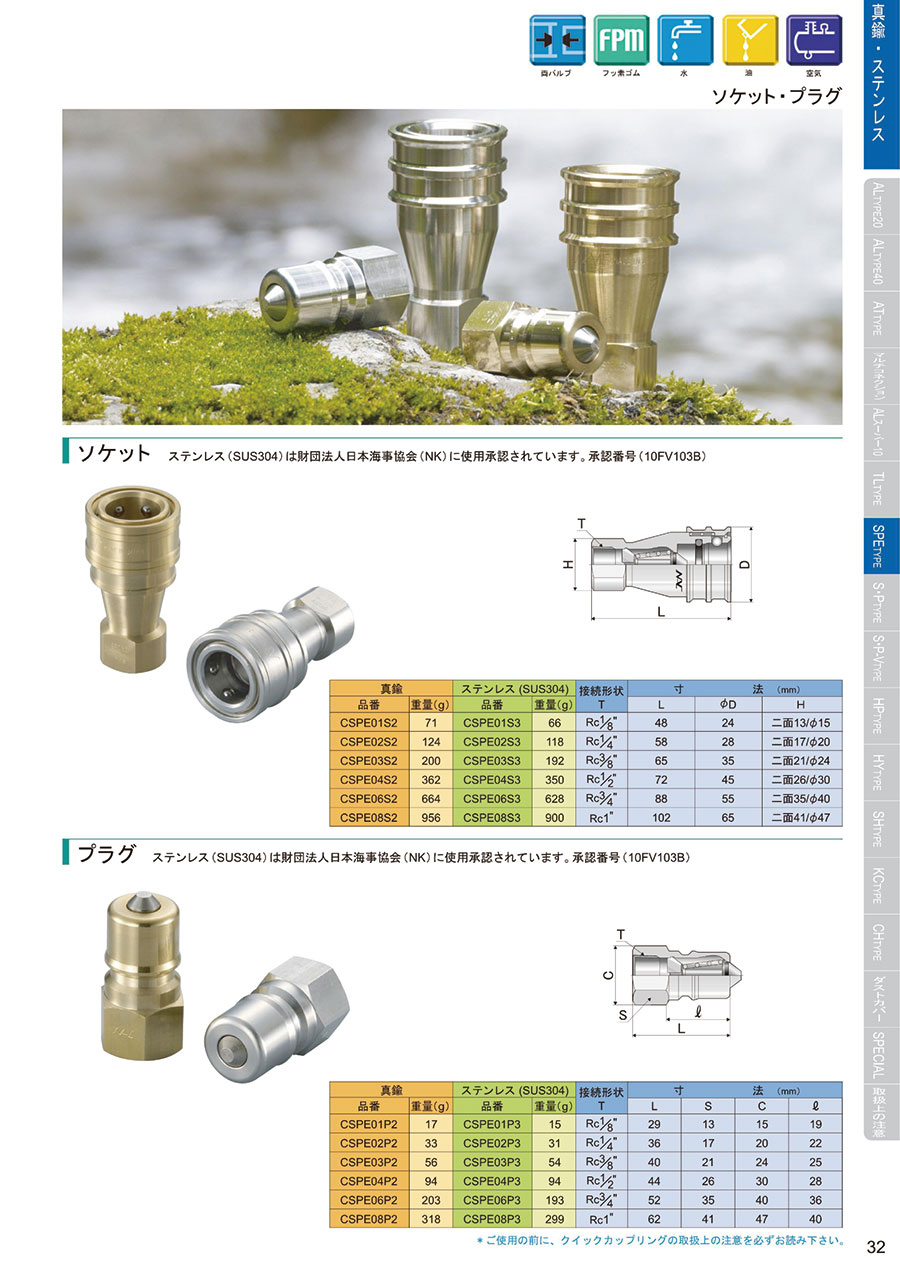

    カタログ

    • 【材質区分】型番末尾ー無　鋼鉄、　型番末尾ー2 真鍮、　型番末尾ー3 ステンレス

    32

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クイックカップリング SPE TYPE ソケットのレビュー
    4平均満足度：4.01件のレビュー
    検査用検圧ポートに利用
    4
    満足度：4.02019/07/24
    現場からの依頼で購入して、特殊ガスの検査用検圧ポートに使用しています。購入後約半年がたっていますが、今のところ問題はあり...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qオネジタイプはありますか
    A
    市販のニップルをご利用頂くか、受注生産にて対応いたしますのでご相談下さい
