長堀工業

クイックカップリング TL TYPE ソケットSH

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 1,597円～44,485円

税込単価: 1,757円～48,934円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

画期的な両路開放式・バルブ機構のない貫通式のカップリングです。【特長】・本体材...

種類
標準
オス・メス
ソケット
取付形状
ホースニップル
バルブ構造
両路開放型

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

TLTYPE 真鍮製／ステンレス（SUS304）製 SH（ホースニップル形）

製品仕様

真鍮製 SH（ホースニップル形）

寸法図

品番	適用ホース	寸法（mm）						重量（g）
品番	適用ホース	L	φD	φH	l	φB	φT	重量（g）
CTL01SH2	1/8"	40	18	16	20	3	6.5	27
CTL02SH2	1/4"	55	24.5	22	29	5	8	69
CTL03SH2	3/8"	62	28	25	32	7	11	103
CTL04SH2	1/2"	71	35	32	38	10	15	188
CTL06SH2	3/4"	90	45	40	48	15	21	373
CTL08SH2	1"	101	58	52	56	19	27	616
CTL10SH2	1 1/4"	117	69	64	70	26	34	922
CTL12SH2	1 1/2"	128	75	70	75	32	41	1151
CTL16SH2	2"	141	98	90	80	40	54	2307

製品仕様

真鍮製 SH（ホースニップル形）

寸法図

品番	適用ホース	寸法（mm）						重量（g）
品番	適用ホース	L	φD	φH	l	φB	φT	重量（g）
CTL01SH3	1/8"	40	18	16	20	3	6.5	26
CTL02SH3	1/4"	55	25	22	29	5	8	62
CTL03SH3	3/8"	62	28	25	32	7	11	100
CTL04SH3	1/2"	71	35	32	38	10	15	164
CTL06SH3	3/4"	90	45	40	48	15	21	352
CTL08SH3	1"	101	58	52	56	19	27	571
CTL10SH3	1 1/4"	117	69	64	70	26	34.5	868
CTL12SH3	1 1/2"	128	75	70	75	32	41	1086
CTL16SH3	2"	141	98	90	80	40	54	2140

製品仕様

品番		CTL01	CTL02	CTL03	CTL04	CTL06	CTL08	CTL10	CTL12	CTL16
サイズ		1/8"	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
管用サイズ		6A	8A	10A	15A	20A	25A	32A	40A	50A
本体材質		真鍮・ステンレス（SUS304※）・鋼鉄（亜鉛メッキ/三価クロメート処理）
取付形状		ホースニップル（H）
シール材質使用温度範囲	真鍮･ステンレス	フッ素ゴム（FKM）：－20℃～＋180℃
シール材質使用温度範囲	鋼鉄	ニトリルゴム（NBR）：－20℃～＋80℃
最高使用圧力	真鍮	5.0MPa				3.0MPa		2.0MPa		1.5MPa
最大衝撃圧力	真鍮	7.5MPa				4.5MPa		3.0MPa		2.3MPa
最高使用圧力	鋼鉄･ステンレス	7.5MPa				4.5MPa		3.0MPa		2.0MPa
最大衝撃圧力	鋼鉄･ステンレス	10.0MPa				6.5MPa		4.0MPa		3.0MPa
適用流体	真鍮･ステンレス	空気、水、作動油他
適用流体	鋼鉄	空気、作動油他

注意・禁止事項

サイズが大きくなりますと、耐圧力は低くなりますので御注意下さい。
流体によってシール材質が異なりますので御明示下さい。
サイズが異なるとソケット・プラグの連結は出来ません。
異物混入や付着は漏れの原因になります。特にシールテープの切れ端には御注意下さい。

※ ご使用の前に、クイックカップリングの取扱い上の注意を必ずお読みください。

型番リスト

表示件数

型番

適用流体

本体材質

シール材質

使用温度範囲

(℃)

最高使用圧力

(MPa)

適用ホース

トラスココード

RoHS?

最小発注数量

水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～5.0	1/8"	364-4537	-	1個
空気 / 油	[ステンレス] ステンレス(SUS304)	二トリルゴム(NBR)	-20～+80	0～7.5	1/8"	364-4545	10	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～5.0	1/4"	364-4651	-	1個
空気 / 油	[ステンレス] ステンレス(SUS304)	二トリルゴム(NBR)	-20～+80	0～7.5	1/4"	364-4669	10	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～5.0	3/8"	364-4804	-	1個
空気 / 油	[ステンレス] ステンレス(SUS304)	二トリルゴム(NBR)	-20～+80	0～7.5	3/8"	364-4812	10	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～5.0	1/2"	364-4961	-	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～3.0	3/4"	364-5126	-	1個
空気 / 油	[ステンレス] ステンレス(SUS304)	二トリルゴム(NBR)	-20～+80	0～4.5	3/4"	364-5134	10	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～3.0	1"	364-5282	-	1個
空気 / 油	[ステンレス] ステンレス(SUS304)	二トリルゴム(NBR)	-20～+80	0～4.5	1"	364-5291	10	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～2.0	1 1/4"	364-5410	-	1個
空気 / 油	[ステンレス] ステンレス(SUS304)	二トリルゴム(NBR)	-20～+80	0～3.0	1 1/4"	364-5428	10	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～2.0	1 1/2"	364-5533	-	1個
水 / 空気 / 油	[銅合金] 真鍮	フッ素ゴム(FPM)	-20～+180	0～1.5	2"	364-5657	-	1個
空気 / 油	[ステンレス] ステンレス(SUS304)	二トリルゴム(NBR)	-20～+80	0～2.0	2"	364-5665	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,725円 ( 1,898円 )	2日目
2,859円 ( 3,145円 )	1日目
1,597円 ( 1,757円 )	2日目
3,711円 ( 4,082円 )	1日目
2,497円 ( 2,747円 )	1日目
4,193円 ( 4,612円 )	1日目
4,814円 ( 5,295円 )	1日目
8,172円 ( 8,989円 )	2日目
10,821円 ( 11,903円 )	1日目
13,131円 ( 14,444円 )	1日目
18,747円 ( 20,622円 )	1日目
12,904円 ( 14,194円 )	3日目
25,609円 ( 28,170円 )	1日目
18,253円 ( 20,078円 )	1日目
31,396円 ( 34,536円 )	1日目
44,485円 ( 48,934円 )	1日目

詳細情報

基本情報

基本情報

画期的な両路開放式・バルブ機構のない貫通式のカップリングです。
【特長】
・本体材質、サイズ、取付形状が豊富で汎用性抜群
・流量が大きく、圧力損失が少なく、粘度の高い流体にも対応できます
【用途】
・貫通式のカップリングとして使用

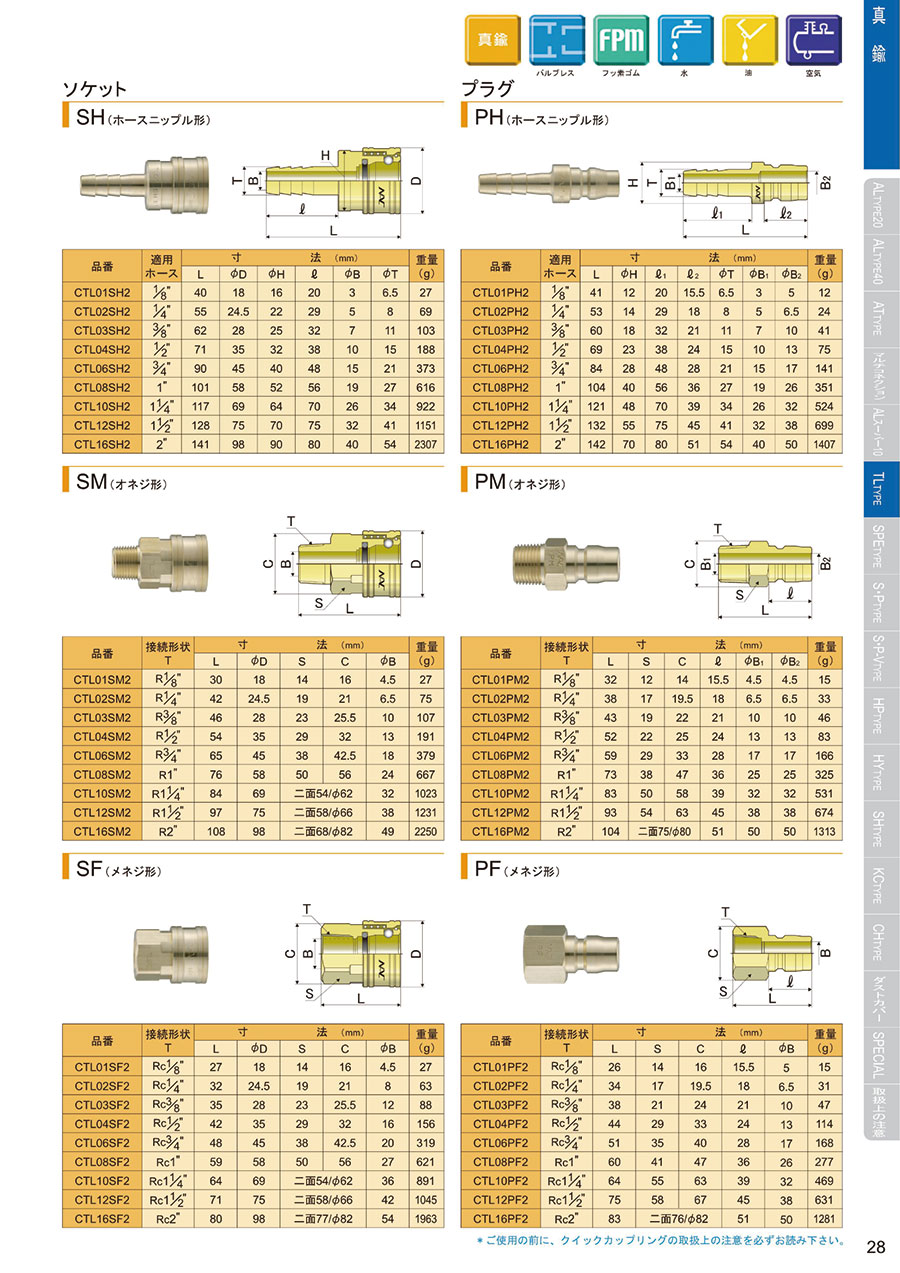

カタログ

カタログ (見開き版)

【材質区分】型番末尾ー無　鋼鉄、　型番末尾ー2 真鍮、　型番末尾ー3 ステンレス

商品担当おすすめ

長堀工業
クイックカップリング TL TYPE プラグPF
TL プラグメネジ形。
長堀工業
クイックカップリング TL TYPE プラグPH
TL プラグホースニップル形。
長堀工業
クイックカップリング TL TYPE プラグPM
TL プラグオネジ形。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイックカップリング TL TYPE ソケットSHのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qシール材は何を使用していますか

真鍮製およびSUS製はFKM鉄製はNBRとなります。
その他ご希望があればご相談ください

Q鉄製にホースニップルタイプはありますか

標準品ではないですが、受注生産可能にてご対応可能です。
