クイックカップリング HP TYPE ソケット

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 4,505円～48,624円

税込単価: 4,956円～53,486円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目～

油圧機器配管に最適な、ソケット（CHP S）。【特長】・本体は振動、衝撃に強...

種類
標準
オス・メス
ソケット
取付形状
メネジ
適用流体
油
本体材質
クロムモリブデン鋼(亜鉛メッキ/三価クロメート処理)
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型
シール材質
二トリルゴム(NBR)
使用温度範囲 (℃)
-20::+80

ご注意

適応流体は作動油です。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

油圧機器配管に最適なソケット（CHP S）

商品参考図

流量と圧力損失特性図

必ず、ソケット側からプラグ側に流す（矢印：流体を流す方向）

製品仕様

寸法図

品番	重量（g）	接続形状 T	寸法（mm）
品番	重量（g）	接続形状 T	L	φD	H
CHP02S	148	Rc1/4"	49	30	二面19/φ24
CHP03S	234	Rc3/8"	60	34.5	二面23/φ28.5
CHP04S	498	Rc1/2"	72	44	二面35/φ38.5
CHP06S	470	Rc3/4"	72	44	二面35/φ38.5
CHP08S	1044	Rc1"	93	58.5	二面46/φ52
CHP10S	2798	Rc1 1/4"	138	88	二面58/φ64
CHP12S	2728	Rc1 1/2"	138	88	二面58/φ64
CHP16S	7290	Rc2"	198	123	二面80/φ90

品番	CHP02	CHP03	CHP04	CHP06	CHP08	CHP10	CHP12	CHP16
サイズ	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
管用サイズ	8A	10A	15A	20A	25A	32A	40A	50A
本体材質	特殊鋼【クロムモリブデン鋼】（亜鉛メッキ/三価クロメート処理）
取付形状	ソケット･プラグ共メネジ（F）のみ
シール材質・使用温度範囲	ニトリルゴム（NBR）：－20℃～＋80℃
最高使用圧力	20.5MPa					18.0MPa		14.0MPa
最大衝撃圧力	31.0MPa					26.5MPa		20.5MPa
適用流体	作動油

シール材質・使用温度範囲

シール材質	記号	温度	特徴
ニトリルゴム	NBR	－20℃ ～＋ 80℃	耐油性

ご使用上の注意

流体によってシール材質が異なりますので御明示下さい。
サイズが異なるとソケット・プラグの連結は出来ません。
メネジ機構ですので、オネジとの締付が過度になりますと割れの原因になります。
加圧時ソケット・プラグとも単体での使用又放置はお避け下さい。
異物混入や付着は漏れの原因になります。特にシールテープの切れ端には御注意下さい。
ホースニップルやオネジタイプの形状で御使用の際は、市販のニップルを御利用下さい。

型番リスト

表示件数

型番

ねじの呼び(inch)

最高使用圧力

(MPa)

トラスココード

最小発注数量

1/4	0～1.0	364-3841	1個
3/8	0～20.5	364-3867	1個
1/2	0～20.5	364-3883	1個
3/4	0～20.5	364-3905	1個
1	0～20.5	364-3921	1個
1 1/4	0～18.0	364-3948	1個
1 1/2	0～18.0	364-3964	1個
2	0～14.0	364-3981	1個

通常単価(税別) (税込単価)	通常出荷日

4,505円 ( 4,956円 )	1日目
5,607円 ( 6,168円 )	3日目
5,687円 ( 6,256円 )	1日目
7,503円 ( 8,253円 )	1日目
16,819円 ( 18,501円 )	1日目
31,857円 ( 35,043円 )	1日目
43,535円 ( 47,889円 )	1日目
48,624円 ( 53,486円 )	1日目

詳細情報

基本情報

基本情報

油圧機器配管に最適な、ソケット（CHP S）。
【特長】
・本体は振動、衝撃に強い特殊鋼を使用、又熱処理を施した仕様。
・耐衝撃性・耐摩耗性に優れる。
・不意な離脱を防止する、シングルスリーブロック及びダブルスリーブロックも対応。
・特殊鋼、両バルブ。

ご注意

適応流体は作動油です。

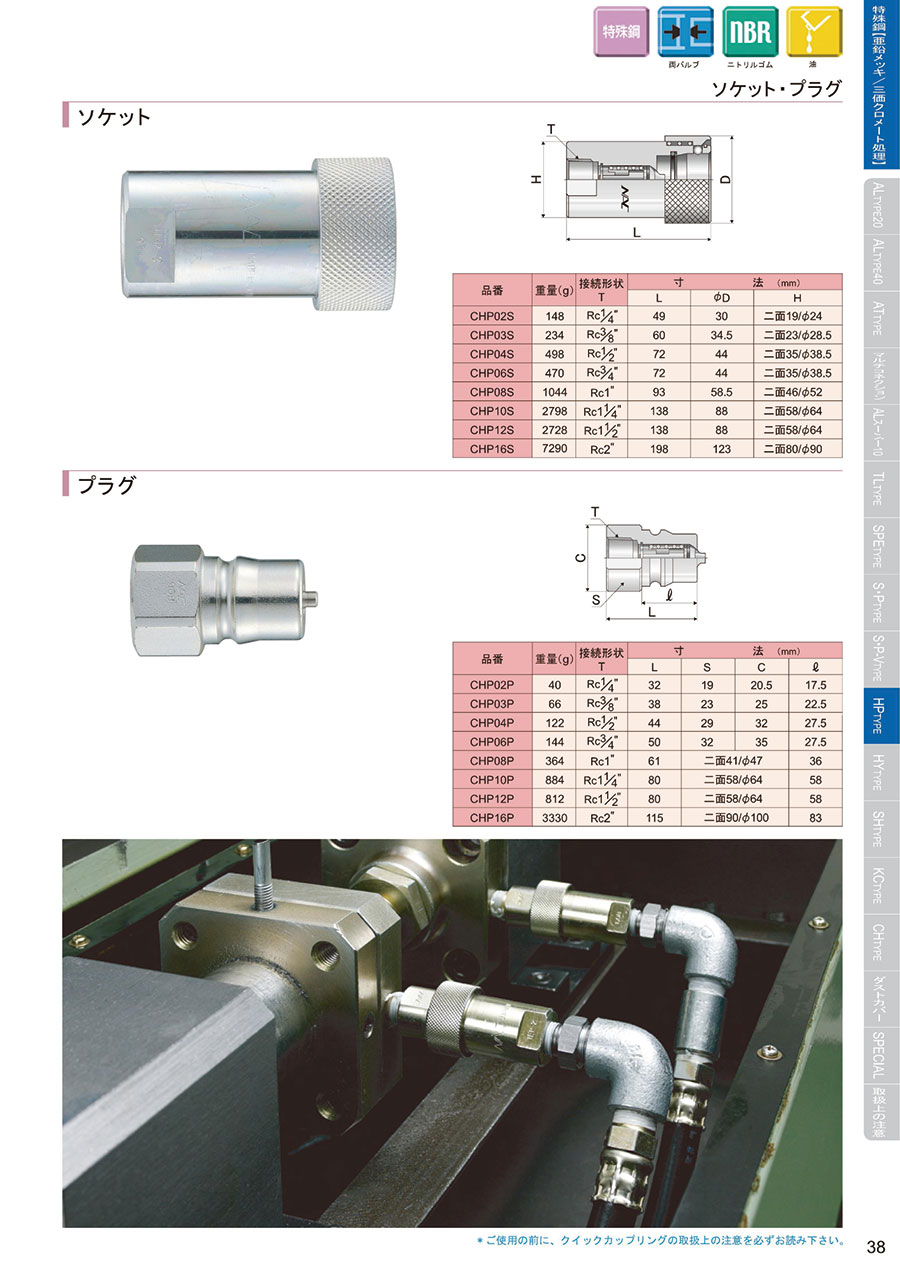

カタログ

カタログ (見開き版)

商品担当おすすめ

長堀工業
クイックカップリング HP TYPE プラグ
HP プラグ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイックカップリング HP TYPE ソケットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qダイカストにも使用できますか

圧力変動の激しいダイカストマシン用途は別途ご相談下さい。

Qオネジタイプのものはありますか

受注生産にてご対応が可能です
