メカニカル部品技術窓口
クイックカップリング マルチコネクション AL TYPE 直L形
- 通常単価(税別)
- 4,632円～11,470円
- 税込単価
- 5,095円～12,617円
通常出荷日：在庫品1日目当日出荷可能
本の配管から複数の分岐エアーを取り出すことができる、マルチコネクション。【特長】・カップリングの互換性...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

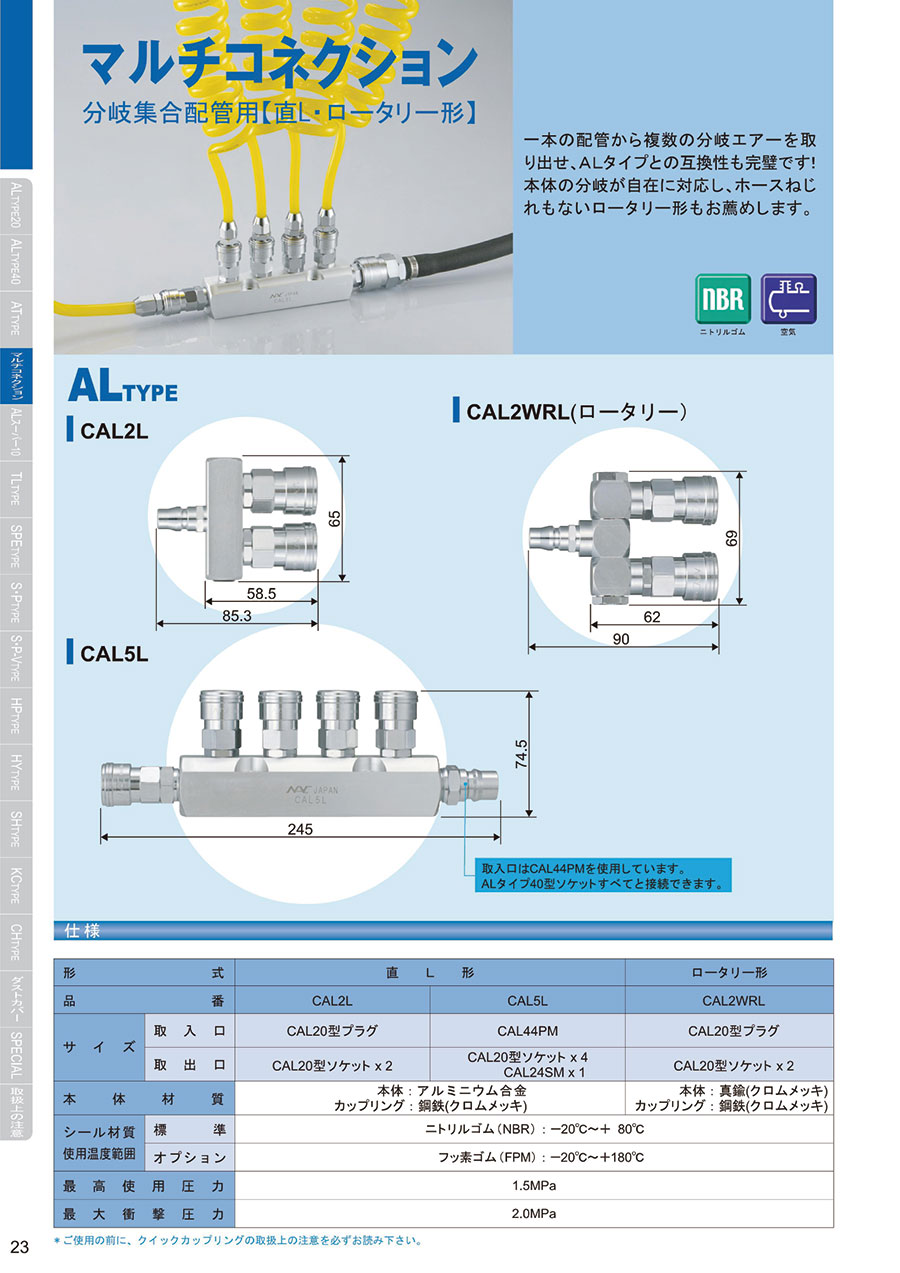

外形図
寸法図（CAL2L）
寸法図（CAL5L）
製品仕様
| 形式 | 直L形 | ||
|---|---|---|---|
| 品番 | CAL2L | CAL5L | |
| サイズ | 取入口 | CAL20型プラグ | CAL44PM |
| 取出口 | CAT20型ソケット×2 | CAT20型ソケット×4 CAT24SM×1 | |
| 本体材質 | 本体 ： アルミニウム合金 カップリング ： 鋼鉄（クロムメッキ） | ||
| シール材質 使用温度範囲 | 標準 | ニトリルゴム（NBR） ： －20℃～＋80℃ | |
| オプション | フッ素ゴム（FKM） ： －20℃～＋180℃ | ||
| 最高使用圧力 | 1.5MPa | ||
| 最大衝撃圧力 | 2.0MPa | ||
詳細情報
基本情報
本の配管から複数の分岐エアーを取り出すことができる、マルチコネクション。
【特長】
・カップリングの互換性については、ALタイプに合わせた仕様。
・シール材質:ニトリルゴム。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品担当おすすめ
クイックカップリング マルチコネクション AL TYPE 直L形のレビュー
エア配管出口の分配
5
5.02021/10/29
端末に２口必要だったため、購入。
しっかり固定でき、性能的にも満足です。
短納期で入手でき助かりました。
0人が参考にしています。
よくあるご質問（FAQ）
Q互換は全てALタイプの20型でしょうか
A
CAL5Lに関しては取入口が40型プラグとなっておりますので40型のソケットとなります。
