メカニカル部品技術窓口
クイックカップリング AL TYPE20型 ソケットSHL
- 種類
- 標準
- オス・メス
- ソケット
- 取付形状
- ホースニップル
- 適用流体
- 空気 / 油
- 本体材質
- 鋼鉄(クロムメッキ)
- バルブ構造
- 片路開閉型
- シール材質
- 二トリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::+80
- 最高使用圧力 (MPa)
- 0::1.5
未確定：候補が4型番あります。
商品情報
ALTYPE20型 鋼鉄製（クロムメッキ）ロック付き SHL（ホースニップル形）
製品仕様

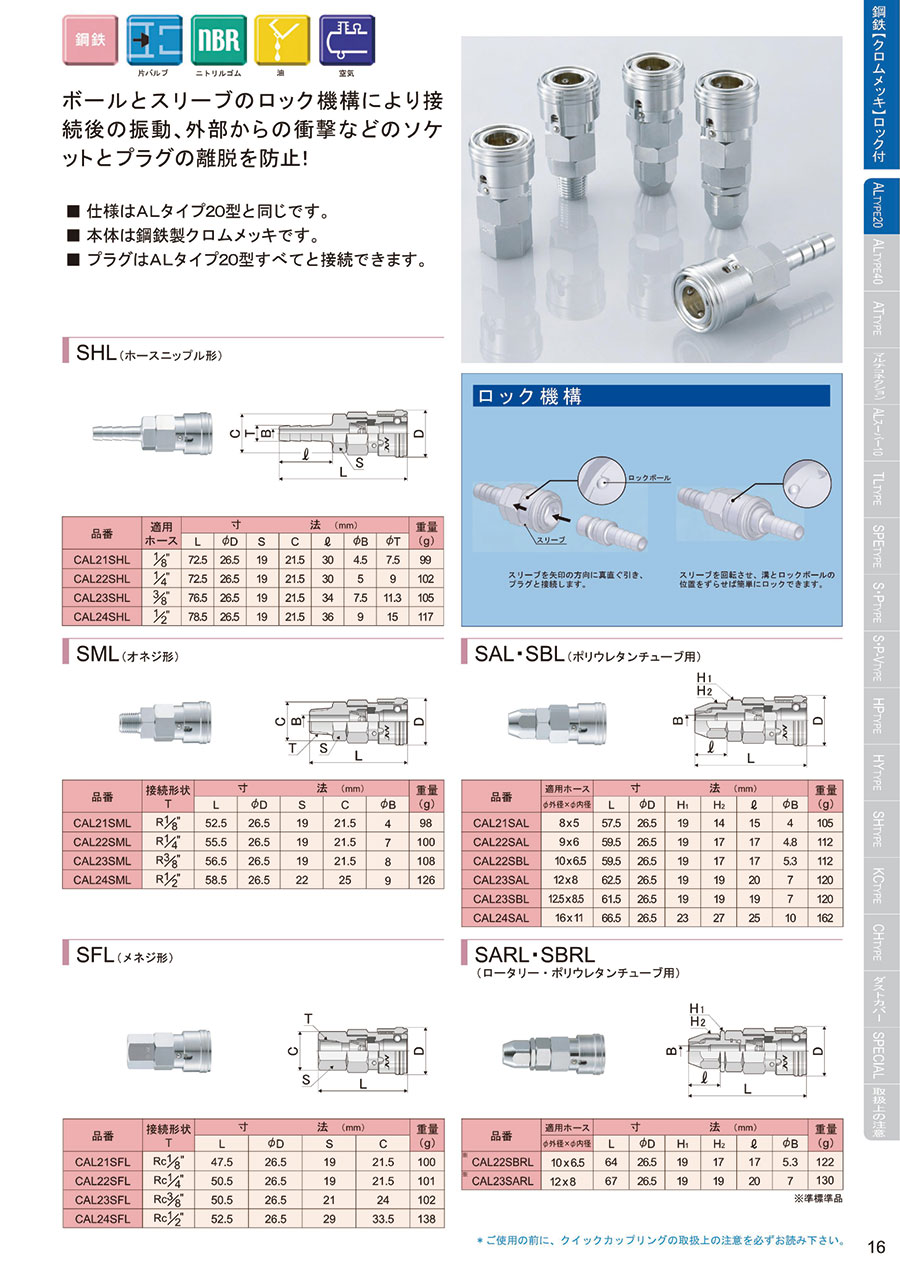

寸法図
| 品番 | 適用 ホース |
寸法（mm） | 重量 （g） |
||||||
|---|---|---|---|---|---|---|---|---|---|
| L | φD | S | C | l | φB | φT | |||
| CAL21SHL | 1/8" | 72.5 | 26.5 | 19 | 21.5 | 30 | 4.5 | 7.5 | 99 |
| CAL22SHL | 1/4" | 72.5 | 26.5 | 19 | 21.5 | 30 | 5 | 9 | 102 |
| CAL23SHL | 3/8" | 76.5 | 26.5 | 19 | 21.5 | 34 | 7.5 | 11.3 | 105 |
| CAL24SHL | 1/2" | 78.5 | 26.5 | 19 | 21.5 | 36 | 9 | 15 | 117 |
ロック機構
- スリーブを矢印の方向に真直ぐ引き、プラグと接続。
- スリーブを回転させ、溝とロックボールの位置をずらせば簡単にロック可能。
- ※ ご使用の前に、クイックカップリングの取扱い上の注意を必ずお読みください。
詳細情報
基本情報
取り付けの条件、仕様に合わせ、多様な形状・サイズ・材質をライナップ。
【特長】
・ソケット、プラグの互換性にも優れている。
・ロック機構により接続後の振動、外部からの衝撃などのソケットとプラグの離脱を防止。
・仕様はALタイプ20型と同じ。
・本体は鋼鉄製クロムメッキ。
・プラグはALタイプ20型すべてと接続可能。
【用途】
・工場内のエアー配管や空気工具の接続など、さまざまな用途に対応。
商品担当おすすめ
クイックカップリング AL TYPE20型 ソケットSHLのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qロック機構とはどのようなものですか
A
溝とボールの関係でロックします。溝にロックボールをセットしてスリーブを引き、プラグを挿入します。挿入後スリーブを回転させ溝とロックボールの位置をずらせば簡単にロックできます。
