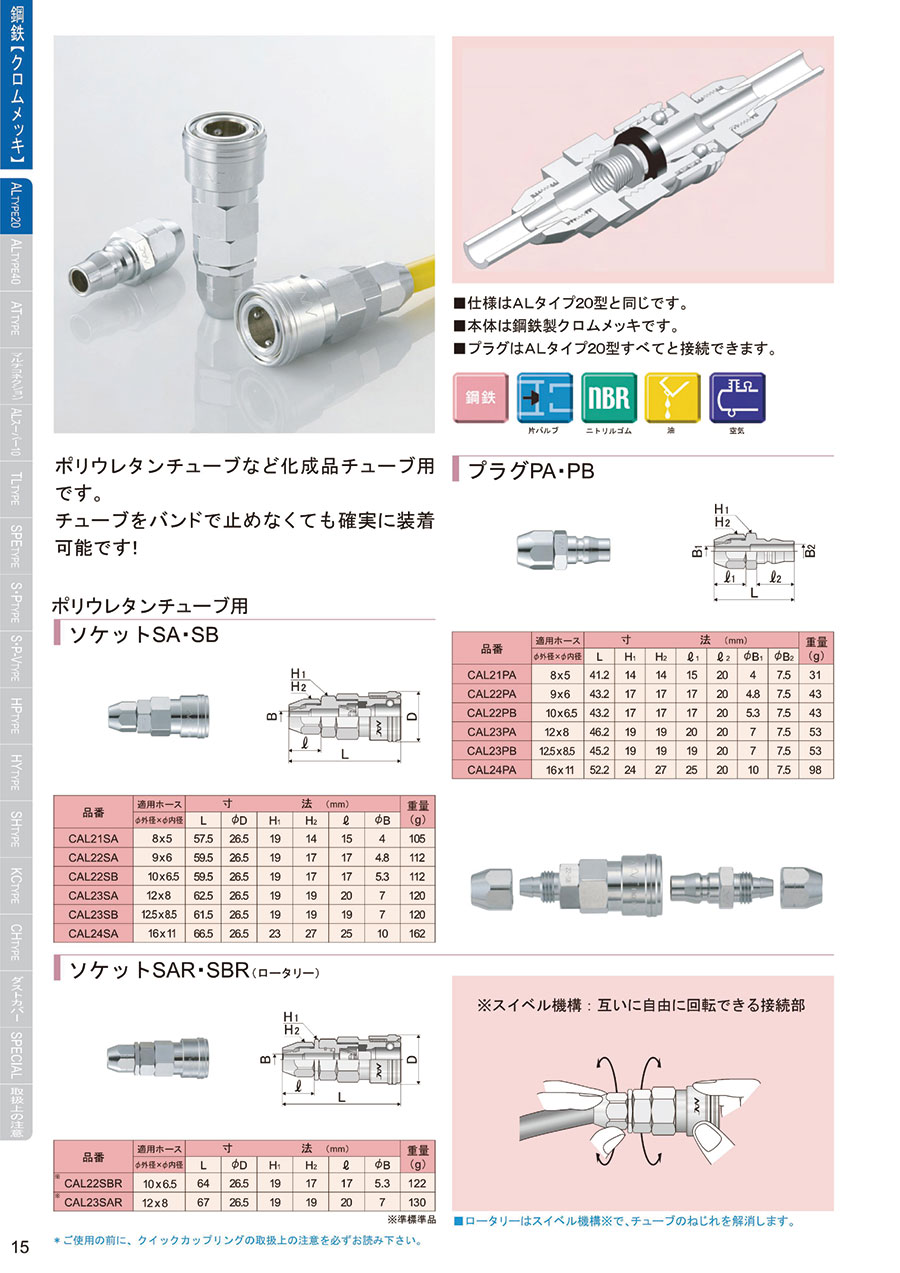

クイックカップリング AL TYPE20型 ソケットSA・SB

チューブをバンドで止めなくても確実に装着が可能なポリウレタンチューブ用ソケット（SA・SB）

商品参考図

分解図

断面図

必ず、ソケット側からプラグ側に流すようにする（矢印：流体を流す方向）

製品仕様

寸法図

特長

• 工場内のエアー配管や空気工具の接続などに広く使われている。
• ソケット・プラグの互換性にも優れる。
• 鋼鉄製の主要部品には焼入を施し、耐久性･耐摩耗性にすぐれる。
• 本体材質･サイズ･取付形状が豊富で汎用性抜群。
• ソケット側にはバルブを内蔵し、着脱操作によって自動的に開閉。
• 鋼鉄。
• 片バルブ。
• ニトリルゴム。

ご使用上の注意

• 20型と40型は互換性はありません。
• 流体は、ソケット側からプラグ側の方向に流すようにして下さい。
• 逆方向に流される場合はW型とご指定下さい。
• 流体によってシール材質が異なりますので御明示下さい。
• 異物混入や付着は漏れの原因になります。特にシールテープの切れ端には御注意下さい。
• 人為的に衝撃、打撃、引っ張り、曲げを加えないで下さい。
• 分解しないで下さい。漏れなどの不具合の原因となります。
