メカニカル部品技術窓口
クイックカップリング AL TYPE40型 プラグPF
- 通常単価(税別)
- 725円～5,251円
- 税込単価
- 798円～5,776円
サイズでスケールアップしたカップリングの、プラグ（PF）。【特長】・多種多様の...
詳細情報を確認する- 種類
- 標準
- オス・メス
- プラグ
- 取付形状
- メネジ
- ねじの種類
- Rc（管用テーパめねじ）
- バルブ構造
- 片路開閉型
- シール材質
- 二トリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::+80
未確定：候補が9型番あります。
商品情報
配管と空気工具の多彩な用途に対応するプラグ（PF）
必ず、ソケット側からプラグ側に流すようにする。（矢印：流体を流す方向）
| 品番 | CAL44 | CAL46 | CAL48 | |
|---|---|---|---|---|
| サイズ | 1/2" | 3/4" | 1" | |
| 管用サイズ | 15A | 20A | 25A | |
| 本体材質 | 鋼鉄（クロムメッキ）・真鍮・ステンレス（SUS304） | |||
| 取付形状 | メネジ（F）・オネジ（M）・ホースニップル（H） | |||
| 最高使用圧力 最大衝撃圧力 |
鋼鉄・ステンレ | 最高使用圧力1.5MPa 最大衝撃圧力2.0MPa | ||
| ス | 最高使用圧力1.0MPa 最大衝撃圧力1.5MPa | |||
| 適用流体 | 真鍮 | 空気、油 他 | ||
| 鋼鉄 | 空気、水 他 | |||

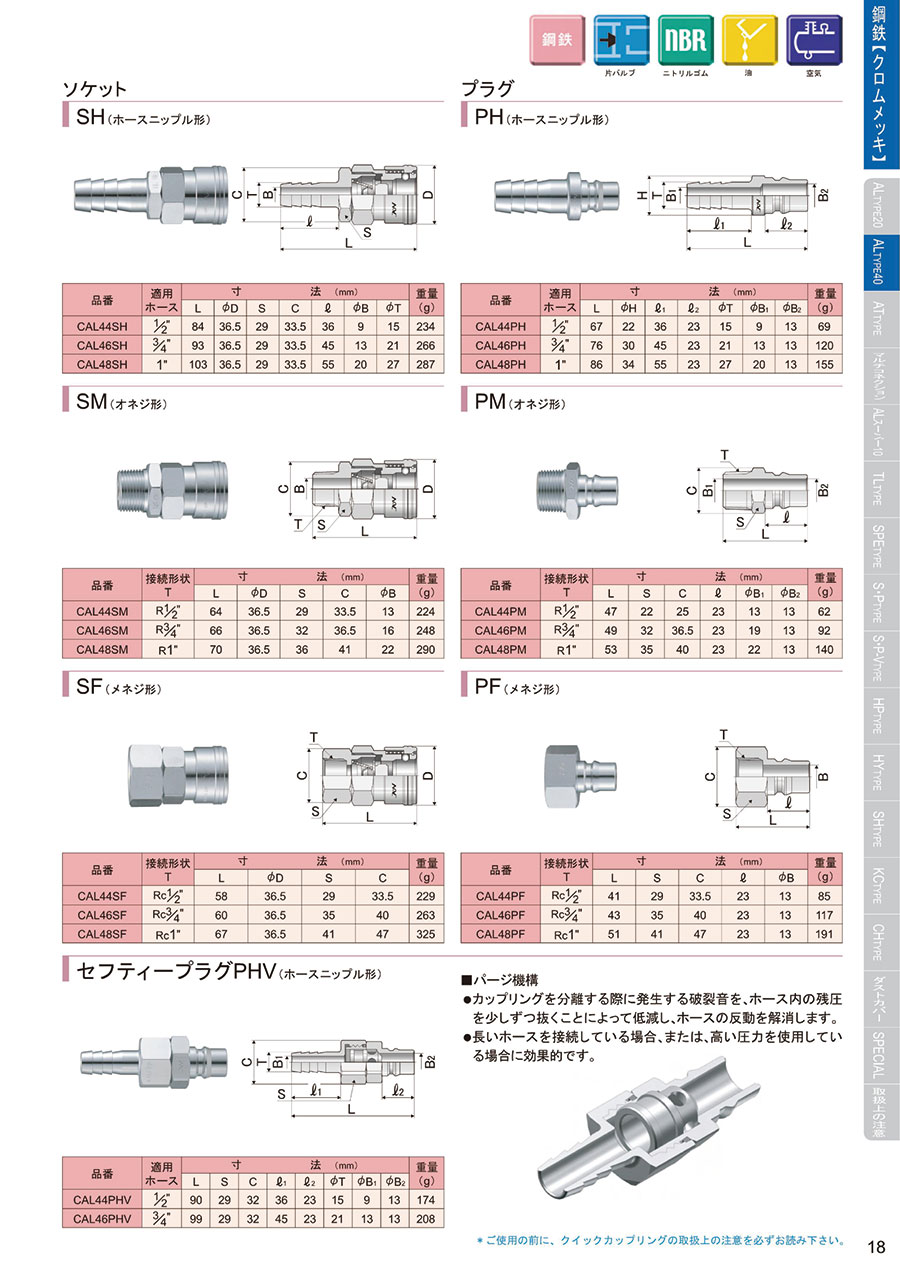

CAL44PF／CAL46PF／CAL48PF（鋼鉄）
商品参考図（CAL44PF／CAL46PF／CAL48PF）
寸法図（CAL44PF／CAL46PF／CAL48PF）
| 品番 | 接続形状 T |
寸法（mm） | 重量 （g） |
||||
|---|---|---|---|---|---|---|---|
| L | S | C | l | φB | |||
| CAL44PF | Rc1/2" | 41 | 29 | 33.5 | 23 | 13 | 85 |
| CAL46PF | Rc3/4" | 43 | 35 | 40 | 23 | 13 | 117 |
| CAL48PF | Rc1" | 51 | 41 | 47 | 23 | 13 | 191 |
CAL44PF2／CAL46PF2／CAL48PF2（真鍮）
商品参考図（CAL44PF2／CAL46PF2／CAL48PF2）
寸法図（CAL44PF2／CAL46PF2／CAL48PF2）
| 品番 | 接続形状 T |
寸法（mm） | 重量 （g） |
||||
|---|---|---|---|---|---|---|---|
| L | S | C | l | φB | |||
| CAL44PF2 | Rc1/2" | 41 | 29 | 33.5 | 23 | 13 | 89 |
| CAL46PF2 | Rc3/4" | 45 | 35 | 40 | 23 | 13 | 129 |
| CAL48PF2 | Rc1" | 54 | 41 | 47 | 23 | 13 | 210 |
CAL44PF3／CAL46PF3／CAL48PF3（ステンレス）
商品参考図（CAL44PF3／CAL46PF3／CAL48PF3）
寸法図（CAL44PF3／CAL46PF3／CAL48PF3）
| 品番 | 接続形状 T |
寸法（mm） | 重量 （g） |
||||
|---|---|---|---|---|---|---|---|
| L | S | C | l | φB | |||
| CAL44PF3 | Rc1/2" | 41 | 27 | 30.5 | 23 | 13 | 71 |
| CAL46PF3 | Rc3/4" | 45 | 32 | 36.5 | 23 | 13 | 95 |
| CAL48PF3 | Rc1" | 50.5 | 38 | 43 | 23 | 13 | 133 |
特長
- 工場内のエアー配管や空気工具の接続などに広く使われている。
- 鋼鉄製の主要部品には焼入を施し、耐久性･耐摩耗性にすぐれる。
- 本体材質･サイズ･取付形状が豊富で汎用性抜群。
- ソケット側にはバルブを内蔵し、着脱操作によって自動的に開閉。
- 片バルブ。
- ニトリルゴム。
ご使用上の注意
- 20型と40型は互換性はありません。
- 流体は、ソケット側からプラグ側の方向に流すようにして下さい。
- 逆方向に流される場合はＷ型とご指定下さい。
- 人為的に衝撃、打撃、引っ張り、曲げを加えないで下さい。
- 分解しないで下さい。漏れなどの不具合の原因となります。
商品担当おすすめ
クイックカップリング AL TYPE40型 プラグPFのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q流体は両方向から流しても大丈夫ですか
A
必ずソケットからプラグへ流すようにしてください
プラグからソケットへ流す場合は別のW型とご指定ください。
プラグからソケットへ流す場合は別のW型とご指定ください。
Q20型と40型は互換性はありますか
A
ございません。
品番20型、40型それぞれで接続が可能となっております。
品番20型、40型それぞれで接続が可能となっております。
