クイックカップリング AL TYPE10型 プラグPH
- 通常単価(税別)
- 257円
- 税込単価
- 283円
軽量設計で操作性に優れたワンタッチ接続自動開閉バルブ付プラグ。【特長】・軽量設...
詳細情報を確認する- 種類
- 標準
- オス・メス
- プラグ
- 取付形状
- ホースニップル
- 適用流体
- 空気
- 本体材質
- 鋼鉄(クロムメッキ)
- バルブ構造
- 片路開閉型
- シール材質
- 二トリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::+80
- 最高使用圧力 (MPa)
- 0::1.0
- 適用ホース
- 1/4"
- トラスココード
- 838-5465
CAL12PHの仕様・寸法情報
種類
標準
オス・メス
プラグ
取付形状
ホースニップル
適用流体
空気
本体材質
[スチール] 鋼鉄(クロムメッキ)
バルブ構造
片路開閉型
シール材質
二トリルゴム(NBR)
使用温度範囲(℃)
-20～+80
最高使用圧力(MPa)
0～1.0
適用ホース
1/4"
トラスココード
838-5465
-
-
商品情報
ハンドツールの手元接続に最適なプラグ（PH）

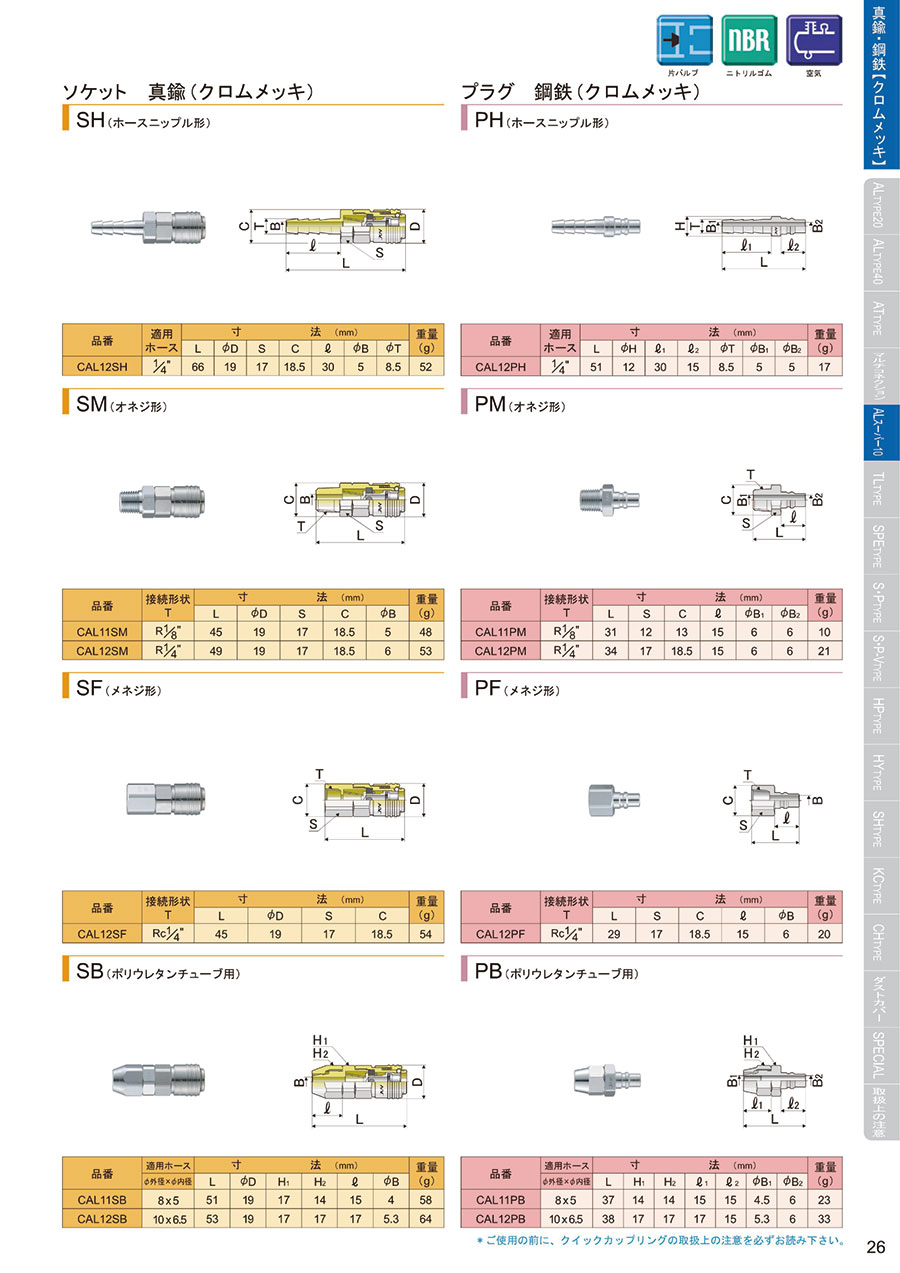

商品参考図
必ず、ソケット側からプラグ側に流す（矢印：流体を流す方向）
製品仕様
寸法図
| 品番 | 適用 ホース |
寸法（mm） | 重量 （ｇ） |
||||||
|---|---|---|---|---|---|---|---|---|---|
| L | φH | l1 | l2 | φT | φB1 | φB2 | |||
| CAL12PH | 1/4" | 51 | 12 | 30 | 15 | 8.5 | 5 | 5 | 17 |
| 品番 | CAL12 | |
|---|---|---|
| サイズ | 1/4" | |
| 管用サイズ | 8A | |
| 本体材質 | ソケット | 真鍮（クロムメッキ） |
| プラグ | 鋼鉄（クロムメッキ） | |
| 取付形状 | ホースニップル（H） | |
| 最高使用圧力 | 1.0MPa | |
| 最大衝撃圧力 | 1.5MPa | |
| 適用流体 | 空気 | |
ご使用上の注意
- 人為的に衝撃、打撃、引っ張り、曲げを加えないで下さい。
- 分解しないで下さい。漏れなどの不具合の原因となります。
詳細情報
基本情報
軽量設計で操作性に優れたワンタッチ接続自動開閉バルブ付プラグ。
【特長】
・軽量設計のでハンドツールの手元接続に最適。
・作業性に優れ、ソケット、プラグのより戻しが極めて軽快。
・ソケット側にはバルブを内臓し、着脱操作によって自動的に開閉。
・ソケット・プラグともサイズ・形状にかかわらず互換性がある。
・流体を流す方法は、ソケット側・プラグ側のどちらからでも流せる。
・片バルブ、ニトリルゴム、鋼鉄（クロムメッキ）。
類似品類似品をすべて見る
商品担当おすすめ
クイックカップリング AL TYPE10型 プラグPHの型番CAL12PHのページです。
型番CAL12PHに関する仕様情報を記載しております。
クイックカップリング AL TYPE10型 プラグPHのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qワンタッチ接続とななんですか
A
プラグを差し込むだけでスリープをスライドさせる必要がなく接続できます。
Q流体はどちらから流すのですか
A
ソケット側からもプラグ側からも両方流せます。
