シシクアドクライス

緩衝スプリングキャスターV TS6シリーズ

Name: 緩衝スプリングキャスターV TS6シリーズ
Brand: シシクアドクライス
SKU: 221000601530
Rating: 3 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 3,060円～6,231円

税込単価: 3,366円～6,854円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シシクアドクライス

緩衝スプリングキャスターI-A センターコイルタイプ固定 SAKシリーズ

通常価格(税別)： 5,071円 (税込価格：5,578円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シシクアドクライス

緩衝スプリングキャスターI-A センターコイルタイプ SAJ SAJB

通常価格(税別)： 6,724円 (税込価格：7,396円)

通常出荷日：在庫品1日目

キャスター金具部そのものがバネ作用を持った緩衝キャスター。【特長】・キャスター...

詳細情報を確認する

許容荷重【範囲選択】 (daN)
35.01～80.00
ストッパ
なし
用途
物流､台車
荷重区分
軽荷重
特性
静音
金具カラー（仕上げ）
三価クロメート
仕様
車輪一体（低速4㎞/h以下)

ご注意

ウレタン車輪につきまして仕様変更がございます。
【Φ100ウレタン車輪】ウレタン部：青灰色→灰色、芯金部：白→黒
【Φ75ウレタン車輪】芯金部：緑→黒
SAJ-TS6-100VPA G、SAJ-TS6-SC-100VPA G、SAJ-TS6-SJ-100VPA G、SUSAJ-TS6-100VPA G、SUSAJ-TS6-SC-100VPA G、SUSAJ-TS6-SJ-100VPA G
上記6型式につきましては、メーカー在庫限りで廃盤予定でございます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SAJ-TS6-75U外形図1

SAJ-TS6-75U外形図2

SAJ-TS6-75U外形図3

SAJ-TS6-SC-100U外形図1

SAJ-TS6-SC-100U外形図2

SAJ-TS6-SC-100U外形図3

製品仕様

外観例

SUSAJ-TS6-SC-100U

SUSAJ-TS6-SJ-100R

規格表

	車輪径 mm	リム巾 mm	車輪取付巾 mm	取付高 mm	取付座 mm	取付ピッチ mm	取付穴 mm	軸径 mm	偏心 mm	緩衝荷重 kg	自重　kg			最大許容荷重 kg
	車輪径 mm	リム巾 mm	車輪取付巾 mm	取付高 mm	取付座 mm	取付ピッチ mm	取付穴 mm	軸径 mm	偏心 mm	緩衝荷重 kg	VPA-K	R	U	VPA K	R	U
SAJ-TS6-50	50	27	34	87-81	70×43	56×28	6.3	6(外径8㎜カラー入)	23～27	～40	0.38	0.39	―	40(392)	30(290)	―
SAJ-TS6-75	75	25	34	112-100	70×43	56×28	6.3	6(外径8㎜カラー入)	30～40	～50	0.47	0.47	0.41	60(588)	40(390)	55(530)
SAJ-TS6-100	100	25	34	137-125	70×43	56×28	6.3	6(外径8㎜カラー入)	35～49	～50	0.56	0.60	0.54	70(680)	70(680)	60(580)
SUSAJ-TS6-50	50	27	34	87-81	70×43	56×28	6.3	6(外径8㎜カラー入)	23～27	～40	0.39	0.40	―	40(390)	30(290)	―
SUSAJ-TS6-75	75	25	34	112-100	70×43	56×28	6.3	6(外径8㎜カラー入)	30～40	～50	0.48	0.48	0.42	60(580)	40(390)	55(530)
SUSAJ-TS6-100	100	25	34	137-125	70×43	56×28	6.3	6(外径8㎜カラー入)	35～49	～50	0.56	0.60	0.52	70(680)	70(680)	60(580)
SUSAJ-TS6-SJ-50	50	27/18	34	89-83	M12×P1.75×35			6(外径8㎜カラー入)	23-27	～40	0.37	0.38	―	40(390)	30(290)	―
SUSAJ-TS6-SJ-75	75	25	34	114-102	M12×P1.75×35			6(外径8㎜カラー入)	30-40	～50	0.46	0.46	0.40	60(580)	40(390)	55(530)
SUSAJ-TS6-SJ-100	100	25	34	139-127	M12×P1.75×35			6(外径8㎜カラー入)	35-49	～50	0.55	0.59	SAJ-TS6-SJ-100U:0.53 SUSAJ-TS6-SJ-100U:0.52	70(680)	70(680)	60(580)

商品特長詳細

フォークそのものがスプリングなユニークなスタイル。
トーションスプリングの採用で全方向からの衝撃・振動をやわらげ、なおかつ騒音の発生も減少。
TS6（線径6mm）：緩衝荷重～50kg 最大許容荷重～70kg。

開発秘話

約10年前、弊社の60周年記念行事の際に『もっと夢プロジェクト』を掲げ開発が開始され、現社長が文房具のクリップを見て思い付いた発想を開発部員が寝る間も惜しんで苦悩し、キャスタとして形状を成す事に成功。
『こんな物使えない』と避難を受けながら営業部員も歯を食いしばりPR活動を励行した結果、2012年ドイツIF機械工業デザインアワードにおいて金賞を受賞し今では多くの方々からご愛好頂く製品に育ちました。

型番リスト

表示件数

型番

キャスタタイプ

金具材質

取付高さ【範囲選択】

(mm)

取付高

(mm)

車輪径【範囲選択】

(mm)

車輪径

(φ)

車輪材質

ネジ径

車輪特性

取付穴ピッチ長さ

(mm)

取付穴ピッチ幅

(mm)

取付穴種類

許容荷重

(daN)

リム巾

(mm)

取付座　長さ

(mm)

取付座　幅

(mm)

対応パイプ径

(φ)

車輪仕様詳細

車輪色

床面保護

車輪産地

偏心

(mm)

ベアリング

ピッチ

最小発注数量

プレート式自在 / 緩衝器付	スチール	70.1～100	87～75	～50	50	[合成ゴム] ゴム	-	耐磨耗性	56	28	丸穴	29	25	70	43	-	(芯：なし)高弾性	ブラック	床面保護なし	-	23～30	なし	-	1個
プレート式自在 / 緩衝器付	スチール	70.1～100	87～75	～50	50	[合成ゴム] ゴムSBR	-	耐磨耗性	56	28	丸穴	39	18	70	43	-	ベアリングあり	-	床面保護あり	-	23～30	ラジアルボールベアリング	-	1個
プレート式自在 / 緩衝器付	スチール	100.1～130	112～100	70.1～95	75	[合成ゴム] ゴム	-	耐磨耗性	56	28	丸穴	39	25	70	43	-	(芯：なし)高弾性	ブラック	床面保護なし	-	30～40	なし	-	1個
プレート式自在 / 緩衝器付	スチール	100.1～130	112～100	70.1～95	75	[ウレタン] ウレタン	-	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	56	28	丸穴	49	25	70	43	-	(芯：ナイロン)耐衝撃性	グレー/グリーン	床面保護なし	-	30～40	なし	-	1個
プレート式自在 / 緩衝器付	スチール	100.1～130	112～100	70.1～95	75	[合成ゴム] ゴムSBR	-	耐磨耗性	56	28	丸穴	58	25	70	43	-	ベアリングあり	-	床面保護あり	-	30～40	ラジアルボールベアリング	-	1個
プレート式自在 / 緩衝器付	スチール	130.1～170	137～125	95.1～125	100	[合成ゴム] ゴム	-	耐磨耗性	56	28	丸穴	49	25	70	43	-	(芯：なし)高弾性	ブラック	床面保護なし	-	35～49	なし	-	1個
プレート式自在 / 緩衝器付	スチール	130.1～170	137～125	95.1～125	100	[ウレタン] ウレタン	-	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	56	28	丸穴	58	25	70	43	-	(芯：ナイロン)耐衝撃性	グレー/グリーン	床面保護なし	-	35～49	なし	-	1個
プレート式自在 / 緩衝器付	スチール	130.1～170	137～125	95.1～125	100	[合成ゴム] ゴムSBR	-	耐磨耗性	56	28	丸穴	68	25	70	43	-	ベアリングあり	-	床面保護あり	-	35～49	ラジアルボールベアリング	-	1個
ねじ込み式 / 緩衝器付	スチール	70.1～100	89～77	～50	50	[合成ゴム] ゴム	[M12] M12	耐磨耗性	-	-	-	29	25	-	-	-	(芯：なし)高弾性	ブラック	床面保護なし	-	23～30	なし	1.75	1個
ねじ込み式 / 緩衝器付	スチール	70.1～100	89～77	～50	50	[合成ゴム] ゴムSBR	[M12] M12	耐磨耗性	-	-	-	39	18	-	-	-	ベアリングあり	-	床面保護あり	-	23～30	ラジアルボールベアリング	1.75	1個
ねじ込み式 / 緩衝器付	スチール	100.1～130	114～102	70.1～95	75	[合成ゴム] ゴム	[M12] M12	耐磨耗性	-	-	-	39	25	-	-	-	(芯：なし)高弾性	ブラック	床面保護なし	-	30～40	なし	1.75	1個
ねじ込み式 / 緩衝器付	スチール	100.1～130	114～102	70.1～95	75	[ウレタン] ウレタン	[M12] M12	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	-	-	-	49	25	-	-	-	(芯：ナイロン)耐衝撃性	グレー/グリーン	床面保護なし	-	30～40	なし	1.75	1個
ねじ込み式 / 緩衝器付	スチール	100.1～130	114～102	70.1～95	75	[合成ゴム] ゴムSBR	[M12] M12	耐磨耗性	-	-	-	58	25	-	-	-	ベアリングあり	-	床面保護あり	-	30～40	ラジアルボールベアリング	1.75	1個
プレート式自在 / 緩衝器付	ステンレス	70.1～100	87～75	～50	50	[合成ゴム] ゴム	-	耐磨耗性	56	28	丸穴	29	25	70	43	-	(芯：なし)高弾性	ブラック	床面保護なし	-	23～30	なし	-	1個
プレート式自在 / 緩衝器付	ステンレス	100.1～130	112～100	70.1～95	75	[合成ゴム] ゴム	-	耐磨耗性	56	28	丸穴	39	25	70	43	-	(芯：なし)高弾性	ブラック	床面保護なし	-	30～40	なし	-	1個
プレート式自在 / 緩衝器付	ステンレス	100.1～130	112～100	70.1～95	75	[ウレタン] ウレタン	-	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	56	28	丸穴	49	25	70	43	-	(芯：ナイロン)耐衝撃性	グレー/グリーン	床面保護なし	-	30～40	なし	-	1個
プレート式自在 / 緩衝器付	ステンレス	130.1～170	137～125	95.1～125	100	[合成ゴム] ゴム	-	耐磨耗性	56	28	丸穴	49	25	70	43	-	(芯：なし)高弾性	ブラック	床面保護なし	-	35～49	なし	-	1個
プレート式自在 / 緩衝器付	ステンレス	130.1～170	137～125	95.1～125	100	[ウレタン] ウレタン	-	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	56	28	丸穴	58	25	70	43	-	(芯：ナイロン)耐衝撃性	グレー/グリーン	床面保護なし	-	35～49	なし	-	1個
ねじ込み式 / 緩衝器付	ステンレス	70.1～100	89～77	～50	50	[合成ゴム] ゴム	[M12] M12	耐磨耗性	-	-	-	29	25	-	-	-	(芯：なし)高弾性	ブラック	床面保護なし	-	23～30	なし	1.75	1個
ねじ込み式 / 緩衝器付	ステンレス	100.1～130	114～102	70.1～95	75	[合成ゴム] ゴム	[M12] M12	耐磨耗性	-	-	-	39	25	-	-	-	(芯：なし)高弾性	ブラック	床面保護なし	-	30～40	なし	1.75	1個
ねじ込み式 / 緩衝器付	ステンレス	100.1～130	114～102	70.1～95	75	[ウレタン] ウレタン	[M12] M12	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	-	-	-	49	25	-	-	-	(芯：ナイロン)耐衝撃性	グレー/グリーン	床面保護なし	-	30～40	なし	1.75	1個

通常単価(税別) (税込単価)	通常出荷日

3,694円 ( 4,063円 )	在庫品1日目当日出荷可能
4,084円 ( 4,492円 )	5日目
4,047円 ( 4,452円 )	在庫品1日目当日出荷可能
3,633円 ( 3,996円 )	5日目
4,316円 ( 4,748円 )	5日目
3,489円 ( 3,838円 )	在庫品1日目当日出荷可能
3,153円 ( 3,468円 )	5日目
5,518円 ( 6,070円 )	在庫品1日目当日出荷可能
4,026円 ( 4,429円 )	在庫品1日目当日出荷可能
4,057円 ( 4,463円 )	5日目
3,060円 ( 3,366円 )	5日目
3,629円 ( 3,992円 )	5日目
4,281円 ( 4,709円 )	5日目
5,680円 ( 6,248円 )	在庫品1日目当日出荷可能
5,767円 ( 6,344円 )	5日目
5,910円 ( 6,501円 )	5日目
6,231円 ( 6,854円 )	在庫品1日目当日出荷可能
6,192円 ( 6,811円 )	5日目
5,245円 ( 5,770円 )	5日目
6,135円 ( 6,749円 )	5日目
5,725円 ( 6,298円 )	5日目

詳細情報

基本情報

基本情報

キャスター金具部そのものがバネ作用を持った緩衝キャスター。
【特長】
・キャスター金具そのものがスプリング効果を持ち、デザイン性に富んだ製品。
・IF機械デザイン賞にて金賞受賞、グッドデザイン賞受賞。
・取付方法についても一般的なプレートからねじ込み・差込など多種。
【用途】
・福祉医療機器などの衝撃緩和。
・デザイン重視のワゴン台車など。（テーマパークの飲食店での使用実績もあり）

ご注意

ウレタン車輪につきまして仕様変更がございます。
【Φ100ウレタン車輪】ウレタン部：青灰色→灰色、芯金部：白→黒
【Φ75ウレタン車輪】芯金部：緑→黒
SAJ-TS6-100VPA G、SAJ-TS6-SC-100VPA G、SAJ-TS6-SJ-100VPA G、SUSAJ-TS6-100VPA G、SUSAJ-TS6-SC-100VPA G、SUSAJ-TS6-SJ-100VPA G
上記6型式につきましては、メーカー在庫限りで廃盤予定でございます。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

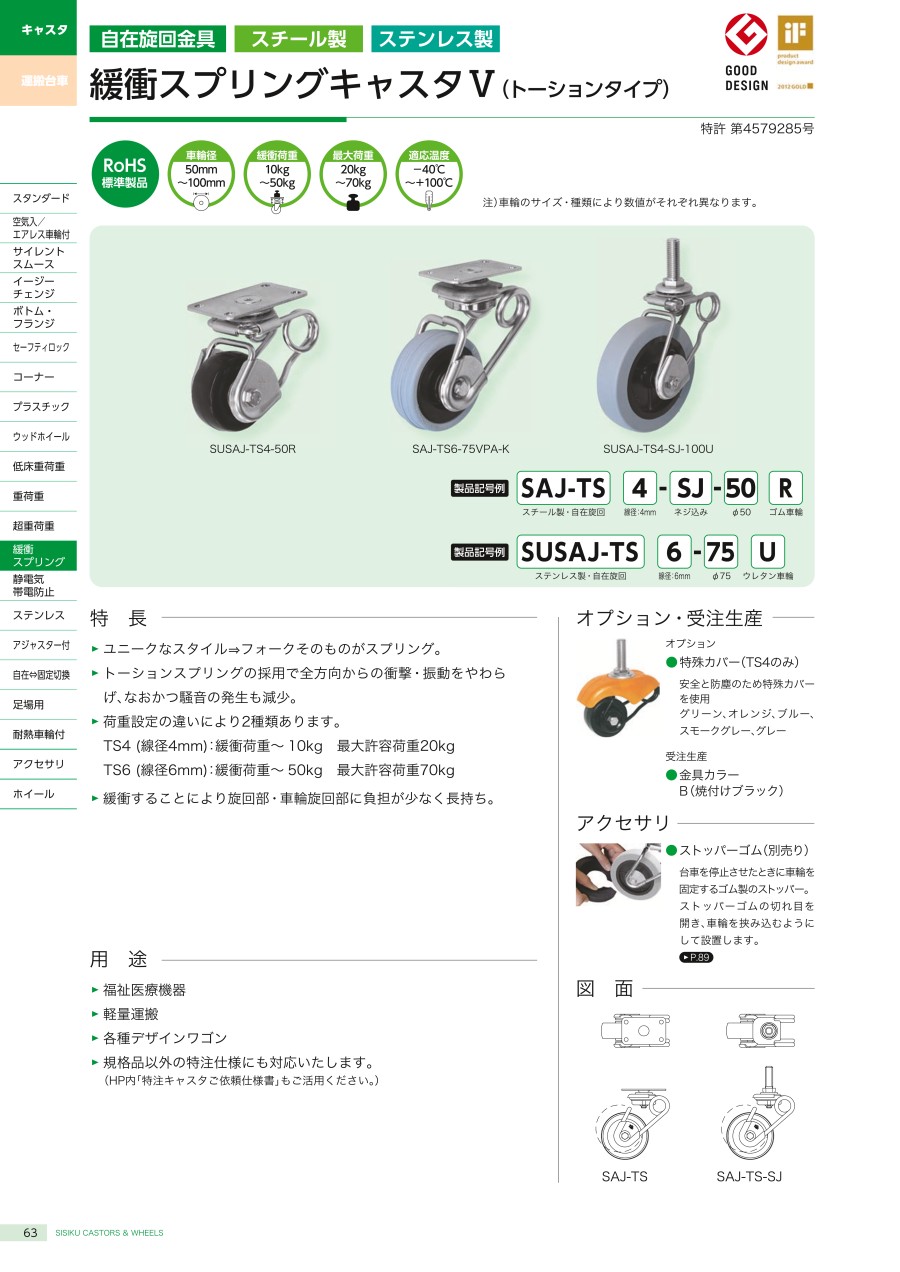

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

緩衝スプリングキャスターV TS6シリーズのレビュー

3平均満足度：3.03件のレビュー

星5
0%
星4
67%
星3
0%
星2
0%
星1
33%

機械装置のキャスター

満足度：1.02019/09/07

頻繁に移動する小型機械のキャスターに使用しました。４輪ともに自由輪で取り付けました。強度が無く構造的に問題があるよう...もっと読む

ミスミからのコメント

この度はお客様にご不便おかけしまして大変申し訳ございません。頂きましたご意見につきましては、製造元にフィードバックさせていただきます。今後とも引き続きよろしくお願いいたします。

5人が参考にしています。

自由多段　緩衝台車を作成

満足度：4.02016/06/25

スチールラック(ポール径25mm)に標準のキャスターを取り外し、M12のネジを切って取り付けました。『動かせるラック』...もっと読む

1人が参考にしています。

オリジナル製品に使用しています

満足度：4.02023/06/30

オリジナル製品の台車に使用しています。一直線に配置したメインキャスタの一つの両側に一回り小さな径のこの商品を配置していま...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q店舗内で使用する台車の走行音を軽減したい。

緩衝キャスタをお奨めします。使用されている台車の自重と積載重量を4で割って頂き出てきた数字に1.2を掛けて出てきた数字が1個辺りの最大荷重になります。この数字以上の緩衝作用荷重が設定された製品を選定になります。

Qデザイン重視の顧客への提案が出来るキャスタがないだろうか？

本製品はドイツの機械工業におけるIFデザイン賞において金賞を受賞したデザイン性/機能性を両立した製品になります。
