超重荷重用双輪キャスター BSD-GTH(Blickle/ブリックレ)

未確定:候補が4型番あります。
数量:

商品情報

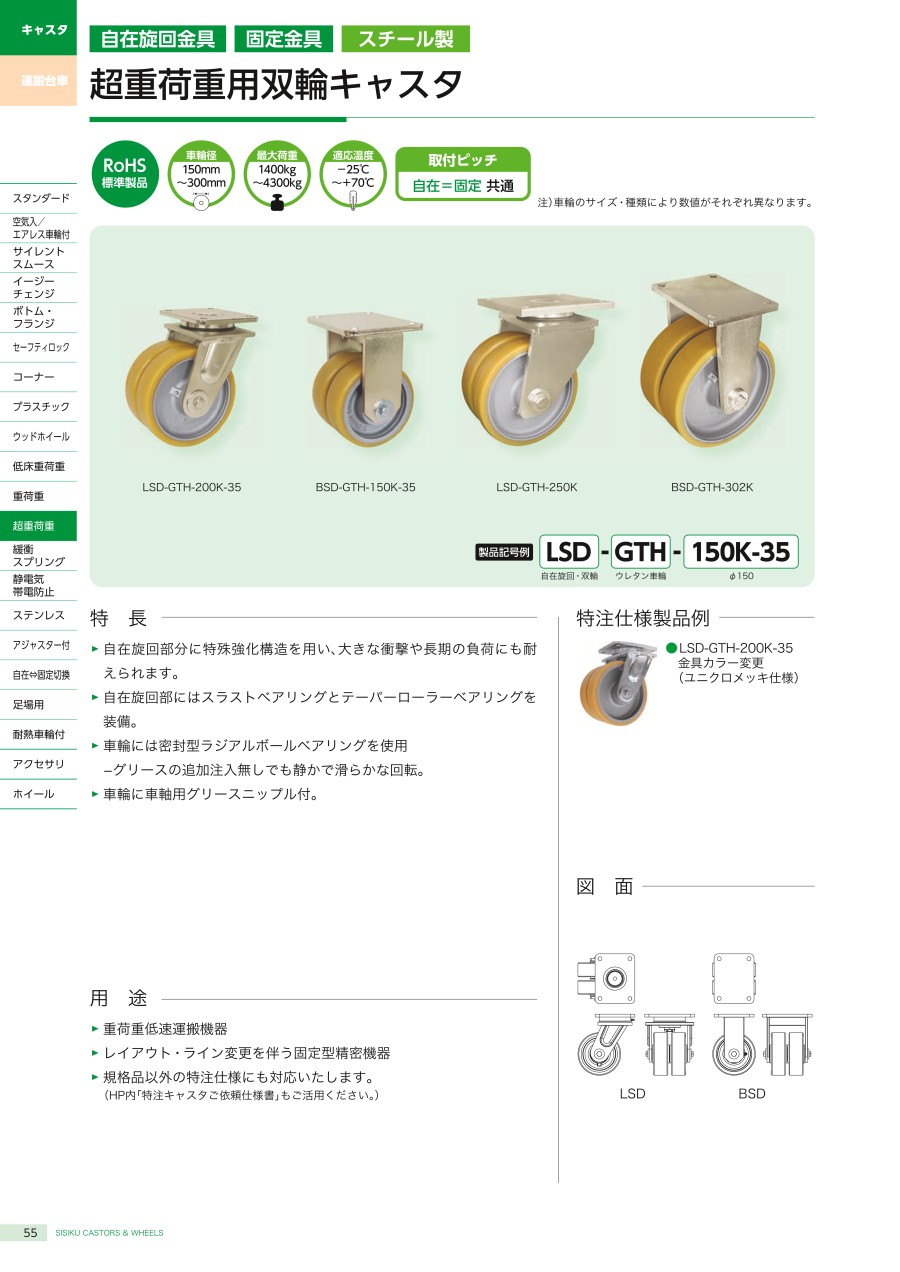

超重荷重用双輪キャスター BSD

BSD-GTH-250K

BSD-GTH-250K

BSD 前面

BSD 前面

BSD 側面

BSD 側面

BSD 図面

BSD 図面

BSD-GTH固定

金具種類車輪種類最大許容荷重車輪径リム幅車輪取付幅取付高取付座取付ピッチ取付穴軸径自重
kg(N)mmmmmmmmmmmmmmmmkg
BSDGTH150K-351350(13230)15050
×
2
127.5215140
×
175
105
×
140
14209.60
200K-351800(17640)20050
×
2
127.5260140
×
175
105
×
140
142512.68
250K2700(26460)25060
×
2
150330200
×
255
160
×
210
183527.56
302K4300(42140)30080
×
2
195390200
×
255
160
×
210
183541.60
  • ※ 150K-35/200K-35:取付座板厚10mm、フォーク板厚8mm。

250K:取付座板厚15mm、フォーク板厚12mm。
302K:取付座板厚20mm、フォーク板厚15mm。

適合車輪 JBB=ラジアルボールベアリング

ウレタン(GTH)

ウレタン(GTH)

開発秘話



我社と旧来より提携しているドイツメーカーのBlickle社の重量用キャスタです。
特にウレタン車輪のノウハウに関しては世界一と言っても過言では程の技術力が定評です。
中でもGB車輪は加水分解対応のウレタン車輪で高速域での使用など
動的数値に優れており今後様々な場面で利用価値の高い製品だと思われます。

型番リスト

表示件数

取付高さ【範囲選択】

(mm)

取付高

(mm)

車輪径【範囲選択】

(mm)

車輪径

(φ)

取付穴ピッチ 長さ

(mm)

取付穴ピッチ 幅

(mm)

許容荷重

(daN)

リム巾

(mm)

取付座 長さ

(mm)

取付座 幅

(mm)

金具カラー(仕上げ)

偏心

(mm)

最小発注数量
200.1~250
215
125.1~160
150
105
140
1323
50X2
140
175
クロメートメッキ
55
1個
250.1~
260
160.1~250
200
105
140
1764
50X2
140
175
クロメートメッキ
60
1個
250.1~
330
160.1~250
250
160
210
2646
60X2
200
255
レッド
70
1個
250.1~
390
250.1~
302
160
210
4214
80X2
200
255
レッド
80
1個
通常単価(税別) (税込単価)
通常出荷日
62,587
( 68,846 )
5日目
93,325
( 102,658 )
5日目
130,662117,595
( 129,355 )
5日目
206,563185,906
( 204,497 )
5日目

詳細情報

基本情報

【特長】
・ドイツ「Blickle社」のキャスタで、大きな衝撃や長期の負荷に耐える。
・自在旋回と固定で「同一取付ピッチ」になっており、前後での入れ替えが可能。
・車輪は耐摩耗性・高弾性の高荷重ウレタンBlickle Extrathane(R)。
・車輪には密封型ラジアルボールベアリングを使用、グリースの追加注入無しでも静かで滑らかな回転。
・車輪に車軸グリースニップル付。
【用途】
・一般的なキャスタの耐荷重では補えない上に車輪の径を大きくする事が困難な場合に用いられる。
・旋回部分に過度の負担が生じても、重荷重用は独自の強化構造を持っている為に破損の恐れが少ない。

商品担当おすすめ

  • 低床超重荷重用キャスター1000 DHJB 画像

    シシクアドクライス

    低床超重荷重用キャスター1000 DHJB

    スラスト/ラジアルの2種類のベアリングを内蔵した重荷重キャスター。旋回部は高強度と高旋回性を兼ね備える。用途は製品重量が相当重い事から設置時に高さに制限のある製品。

  • 低床重荷重用キャスター HJ HJB HJ-SJ HJB-SJ HJ-AD AD 画像

    シシクアドクライス

    低床重荷重用キャスター HJ HJB HJ-SJ HJB-SJ HJ-AD AD

    小径ながら高荷重設定のキャスタ。使用する車輪には『密閉型ラジアルベアリング』を採用し、グリス追加注入が不要。金具色に数種類のバリエーションが標準であり、使用する製品とのカラーマッチも容易。単輪/双輪や高旋回仕様など機能面でのバリエーションも豊富で全て標準品。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
