低床重荷重用キャスター HK

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 1,868円～4,616円

税込単価: 2,055円～5,078円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シシクアドクライス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シシクアドクライス

通常出荷日：5 日目

小径ながら高荷重設定のキャスタ。【特長】・使用する車輪には『密閉型ラジアルベア...

キャスタタイプ
プレート式固定
金具材質
スチール
ストッパ
なし
取付穴種類
丸穴
用途
OA機器情報通信機器
荷重区分
重荷重
仕様
車輪一体
床面保護
床面保護なし
ベアリング
ラジアルボールベアリング

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
金具セット（車輪なし）を選択されますと、金具のみの型式となります。選定にはご注意ください

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

自在旋回部には軽快な動きの二層ベアリングを装備

自在旋回部の表面は焼入れ処理により強化。―長期間の負荷の後でも旋回がスムーズ。
車輪には密封型ラジアルボールベアリングを使用。―グリースの追加注入無しでも静かで滑らかな回転。
自在旋回部には軽快な動きの二層ベアリングを装備。

HK-35U-MC

HK-65W-MC

HK-75-UMC

HK-50B天板

HK-75U天板

外形図

HK-50MC外形図

HK-50MC外形図2

HK-50MC外形図と呼び名

1.フォーク
10.ホイルシャフト
11.M8 ハイロックナット
12.HW-50 MC
13.JIS ベアリング

製品仕様

	車輪径 mm	リム巾 mm	車輪取付巾 mm	取付高 mm	取付座 mm	取付ピッチ mm	取付穴 mm	軸径 mm	偏心 mm	自重kg				最大許容荷重kg(N)
	車輪径 mm	リム巾 mm	車輪取付巾 mm	取付高 mm	取付座 mm	取付ピッチ mm	取付穴 mm	軸径 mm	偏心 mm	YN	MC	MCMO	U	YN MC MCMO	U
HK-50	50	32.5	36	78	80×80	55×28	9.5	8	-	0.39	0.37	0.37	0.42	300(2940)	240(2350)
HK-65	65	36	40	96.5	86×59	55×28	10.5	10	-	0.60	0.57	0.58	0.65	400(3920)	320(3130)
HK-75	75	39	43	108	95×72	63×40	10.5	10	-	0.79	0.75	0.76	0.88	500(4900)	400(3920)

開発秘話

低床重荷重用と呼ばれるこの製品は今では多くのユーザーから当たり前に様にご要望を受け製造していますが実は弊社は後発メーカーです。
それが何故全体シェアの上位に？それは『色指定が可能』と言う誰も考えなかった点に着目した事です。
『はいからコンパクト』と言うネーミングで数十年前に登場した製品ですが今では装置の外装色に合わせた仕様が可能な点や走行時における旋回性能の良さが顧客受けし今でも多くの方からご要望を頂いています。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付高

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径

(φ)

車輪材質

車輪特性

取付穴ピッチ長さ

(mm)

取付穴ピッチ幅

(mm)

許容荷重

(daN)

特性

リム巾

(mm)

取付座　長さ

(mm)

取付座　幅

(mm)

金具カラー（仕上げ）

車輪仕様詳細

車輪色

偏心

(mm)

最小発注数量

70.1～100	78	220.01～320.00	～50	50	[ナイロン] モノマーキャスティングナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性	55	28	294	[静音] 静音	32.5	85	58	焼付ブラック	耐油性	ブルー	18	1個
70.1～100	78	220.01～320.00	～50	50	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	235	[静音] 静音	32.5	85	58	焼付ブラック	(芯：アルミ)耐衝撃性	グリーン	18	1個
70.1～100	78	220.01～320.00	～50	50	[ナイロン] ナイロン6+特殊再生ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	294	[静音] 静音	32.5	85	58	焼付ブラック	-	ブラック	18	1個
70.1～100	78	220.01～320.00	～50	50	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	235	[静音] 静音	32.5	85	58	三価クロメート	(芯：アルミ)耐衝撃性	グリーン	18	1個
70.1～100	78	220.01～320.00	～50	50	[ナイロン] ナイロン6+特殊再生ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	294	[静音] 静音	32.5	85	58	三価クロメート	-	ブラック	18	1個
70.1～100	96.5	320.01～485.00	50.1～70	65	[ナイロン] モノマーキャスティングナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性	55	28	392	-	36	86	59	焼付ブラック	耐油性	ブルー	-	1個
70.1～100	96.5	220.01～320.00	50.1～70	65	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	313	-	36	86	59	焼付ブラック	(芯：アルミ)耐衝撃性	グリーン	-	1個
70.1～100	96.5	320.01～485.00	50.1～70	65	[ナイロン] ナイロン6+特殊再生ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	392	-	36	86	59	焼付ブラック	ベアリングあり	ブラック	-	1個
70.1～100	96.5	320.01～485.00	50.1～70	65	[ナイロン] モノマーキャスティングナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性	55	28	392	-	36	86	59	三価クロメート	耐油性	ブルー	-	1個
70.1～100	96.5	220.01～320.00	50.1～70	65	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	313	-	36	86	59	三価クロメート	(芯：アルミ)耐衝撃性	グリーン	-	1個
70.1～100	96.5	320.01～485.00	50.1～70	65	[ナイロン] ナイロン6+特殊再生ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	55	28	392	-	36	86	59	三価クロメート	ベアリングあり	ブラック	-	1個
100.1～130	108	485.01～750.00	70.1～95	75	[ナイロン] モノマーキャスティングナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性	63	40	490	-	39	95	72	焼付ブラック	耐油性	ブルー	-	8個
100.1～130	108	320.01～485.00	70.1～95	75	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	63	40	392	-	39	95	72	焼付ブラック	(芯：アルミ)耐衝撃性	グリーン	-	1個
100.1～130	108	485.01～750.00	70.1～95	75	[ナイロン] ナイロン6+特殊再生ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	63	40	490	-	39	95	72	焼付ブラック	ベアリングあり	ブラック	-	1個
100.1～130	108	485.01～750.00	70.1～95	75	[ナイロン] モノマーキャスティングナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性 / 耐薬品性	63	40	490	-	39	95	72	三価クロメート	耐油性	ブルー	-	1個
100.1～130	108	320.01～485.00	70.1～95	75	[ウレタン] ウレタン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	63	40	392	-	39	95	72	三価クロメート	(芯：アルミ)耐衝撃性	グリーン	-	1個
100.1～130	108	485.01～750.00	70.1～95	75	[ナイロン] ナイロン6+特殊再生ナイロン	耐磨耗性 / 耐ガソリン(軽油含む) / 耐油性	63	40	490	-	39	95	72	三価クロメート	ベアリングあり	ブラック	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,868円 ( 2,055円 )	5日目
3,415円 ( 3,757円 )	5日目
1,995円 ( 2,195円 )	在庫品1日目当日出荷可能
3,646円 ( 4,011円 )	5日目
2,239円 ( 2,463円 )	5日目
2,797円 ( 3,077円 )	在庫品1日目当日出荷可能
4,289円 ( 4,718円 )	5日目
2,407円 ( 2,648円 )	5日目
2,699円 ( 2,969円 )	在庫品1日目当日出荷可能
4,475円 ( 4,923円 )	5日目
2,485円 ( 2,734円 )	5日目
2,624円 ( 2,886円 )	5日目
4,310円 ( 4,741円 )	5日目
2,814円 ( 3,095円 )	5日目
3,689円 ( 4,058円 )	在庫品1日目当日出荷可能
4,616円 ( 5,078円 )	5日目
3,324円 ( 3,656円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小径ながら高荷重設定のキャスタ。
【特長】
・使用する車輪には『密閉型ラジアルベアリング』を採用し、グリス追加注入が不要。
・金具色に数種類のバリエーションが標準であり、使用する製品とのカラーマッチも容易。
・単輪/双輪など機能面でのバリエーションも豊富で全て標準品。
【用途】
・レイアウト・ライン変更を伴う固定型精密機械などに便利。
・製品重量が相当重い事から設置時に高さに制限のある製品に最適。
・AGVなどの内蔵部品で使用される高荷重ガイドなどに便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
金具セット（車輪なし）を選択されますと、金具のみの型式となります。選定にはご注意ください

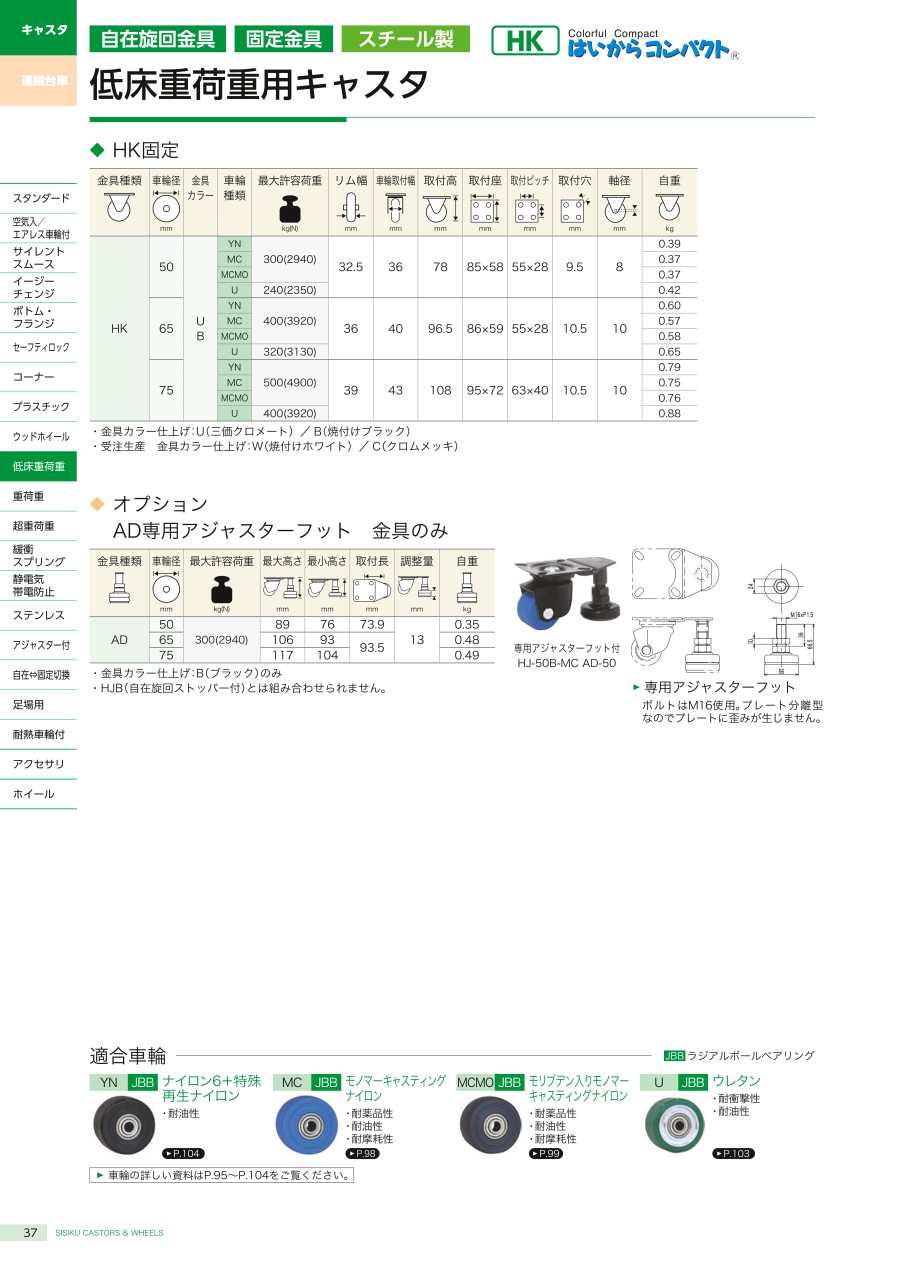

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

低床重荷重用キャスター HKのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q設備に付いてるキャスタの保全で交換を行ないたいが何を選定してよいのか分らない。

一般的に据付ボルトやアンカー設置されている装置には低床と呼ばれる本製品が多く使用されています。車輪の径、取付のピッチ寸法、高さを把握する事で選定が可能になります。不明な場合は弊社にて選定を行なっています。

Q今使用している本製品は65φですが、もう少しだけ高さを抑えたいが対応出来るか？

可能です。本製品は75φと65φと50φを標準で用意されており、用途及び高さによって3種類を選択可能ですが、その際には荷重の設定が変わる場合もありますのでご相談に応じる形になります。
