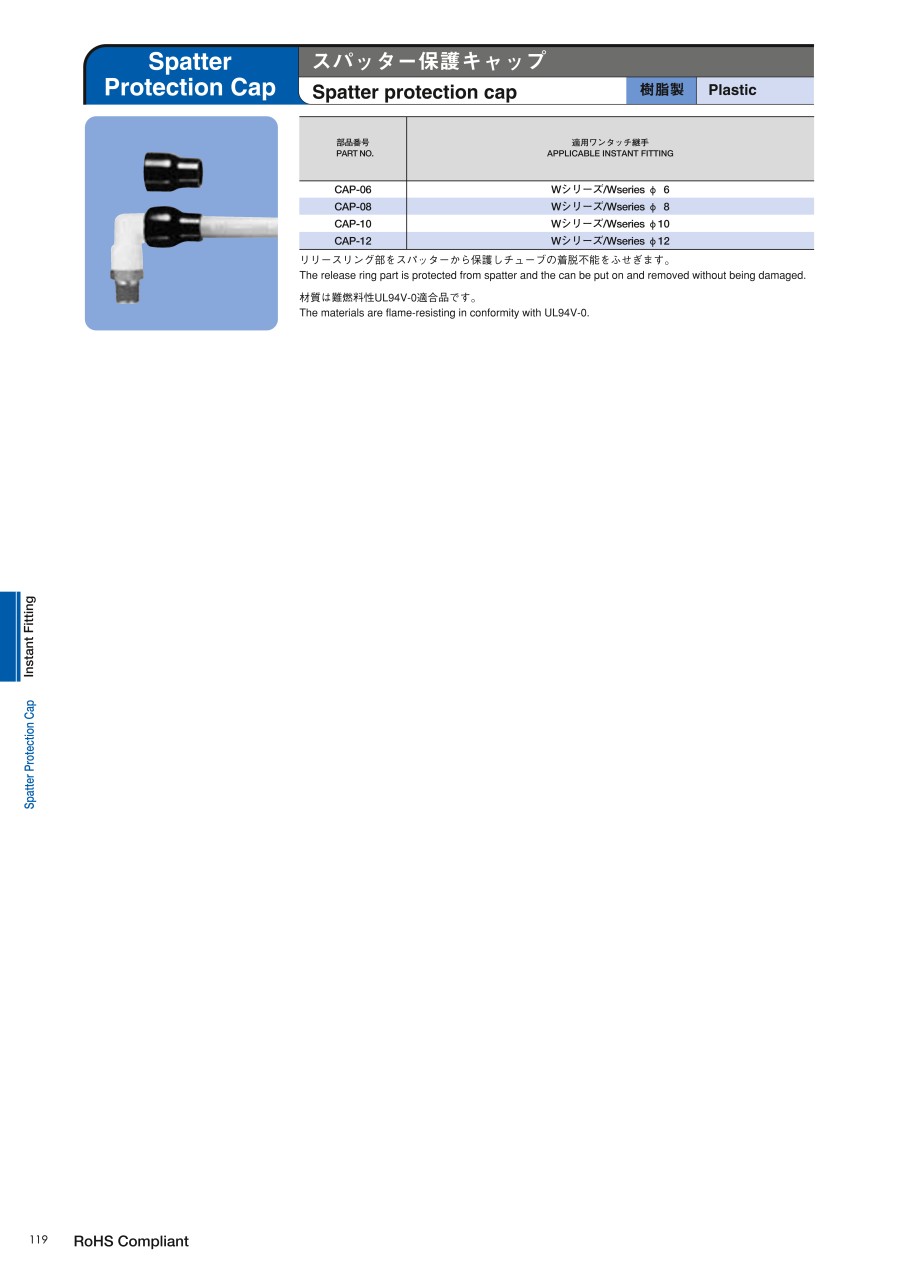

ジュンロンワンタッチ継手Wシリーズ 専用（スポット溶接機器配管用） スパッター保護キャップ
- 通常単価(税別)
- 76円～172円
- 税込単価
- 84円～189円
【特長】・燃えない。 樹脂部は全てUL94V-0適合難焼性です。・リリースリン...
詳細情報を確認する未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| 部品名 | 材質 |
|---|---|
| 本体（樹脂部） | 難燃性PBT UL94V-0適合 |
| 本体（金属部） | 黄銅 |
| 端部ネジ | 黄銅 |
| 押えリング | 黄銅 |
| チューブグリップ | 特殊銅合金 |
| V-シールリング | 耐水NBR |
| リリースリング | 難燃性PBT UL94V-0適合 |
| Oリング | 耐水NBR |
構造
※緑のネジシールは難燃を示します。
規格表
管用ネジ推奨締付トルク
使用例
ワンタッチ継手の装着・離脱方法
ワンタッチ継手、スピードコントローラのチューブ接続方法は,すべて写真の説明通りです。
ワンタッチ継手の装着方法
チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。
ワンタッチ継手の離脱方法
チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。
注意・禁止事項
着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
継手とチューブのセット後,接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。
