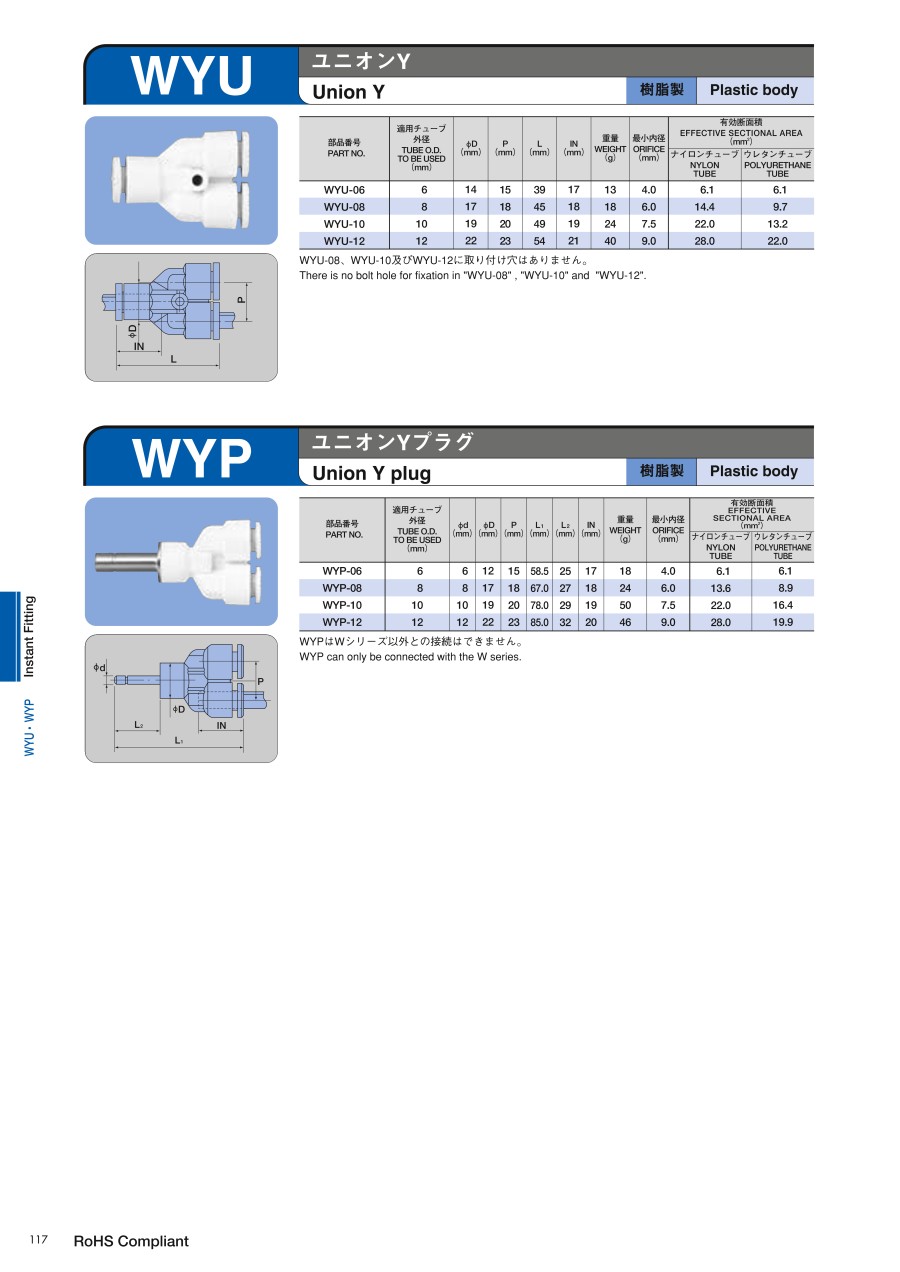

ジュンロンワンタッチ継手Wシリーズ （スポット溶接機器配管用） ユニオンY

外形図

規格表

WYU-08、WYU-10及びWYU-12に取り付け穴はありません。

使用例

ワンタッチ継手の装着方法

チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。

ワンタッチ継手の離脱方法

チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。

注意・禁止事項

• 着脱をくり返す場合はチューブの先端を3mm以上切除してください。
• 継手とチューブのセット後、接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。
