ジュンロンワンタッチ継手Wシリーズ （スポット溶接機器配管用） ロングエルボ
- 通常単価(税別)
- 463円～1,320円
- 税込単価
- 509円～1,452円
【特長】・樹脂部は全てUL94V-0適合の難燃性です。・R（PT）ネジ樹脂圧入部の抜け強度は、従来品3...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

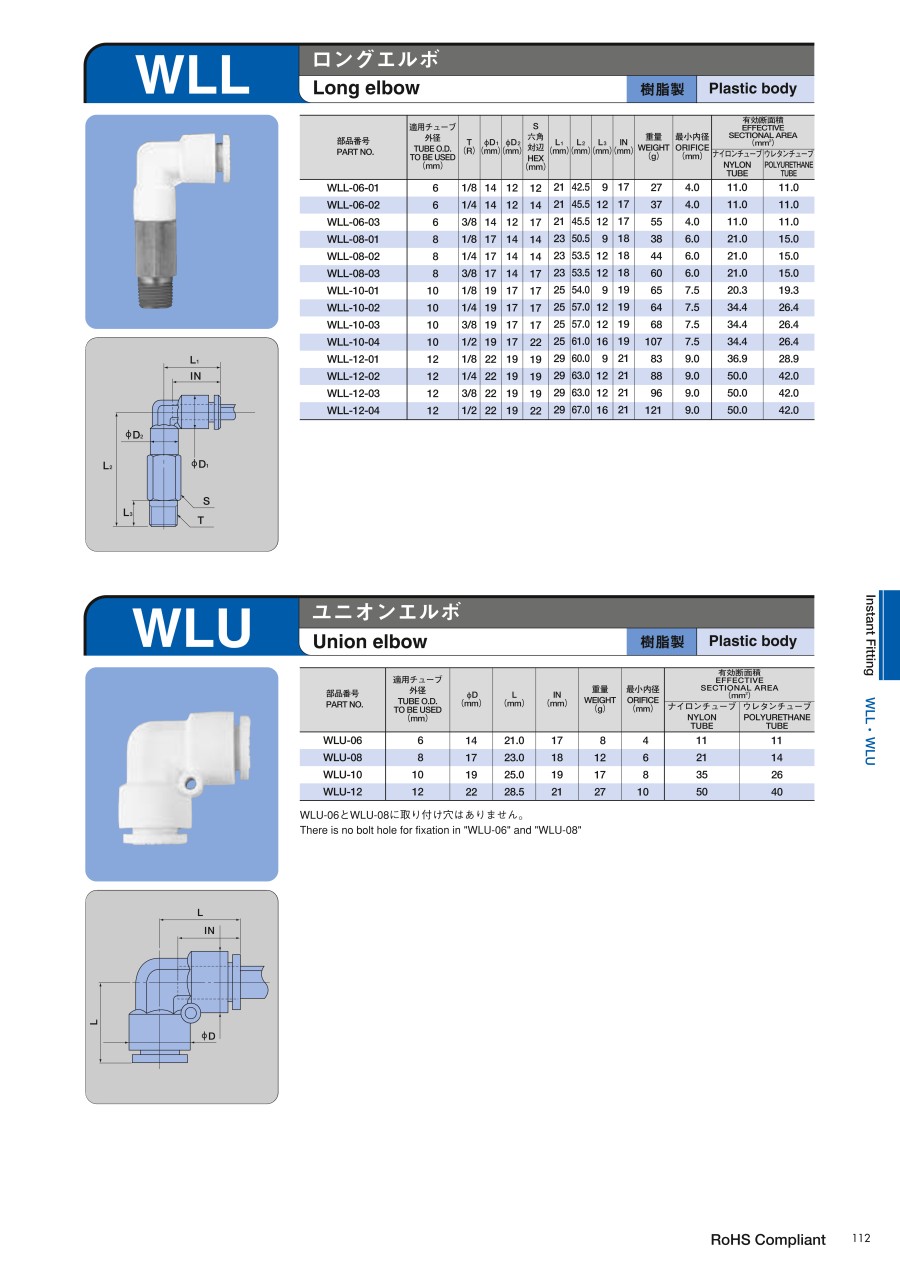

外形図
製品仕様
製品仕様
| 型番 | 適用 チューブ 外径 （mm） | T （R） | φD1 （mm） | φD2 （mm） | S 六角 対辺 （mm） | L1 （mm） | L2 （mm） | L3 （mm） | IN （mm） | 重量 （g） | 最小 内径 （mm） | 有効断面積 （mm2） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ナイロン チューブ | ウレタン チューブ | ||||||||||||
| WLL-06-01 | 6 | 1/8 | 14 | 12 | 12 | 21 | 42.5 | 9 | 17 | 27 | 4.0 | 11.0 | 11.0 |
| WLL-06-02 | 6 | 1/4 | 14 | 12 | 14 | 21 | 45.5 | 12 | 17 | 37 | 4.0 | 11.0 | 11.0 |
| WLL-06-03 | 6 | 3/8 | 14 | 12 | 17 | 21 | 45.5 | 12 | 17 | 55 | 4.0 | 11.0 | 11.0 |
| WLL-08-01 | 8 | 1/8 | 17 | 14 | 14 | 23 | 50.5 | 9 | 18 | 38 | 6.0 | 21.0 | 15.0 |
| WLL-08-02 | 8 | 1/4 | 17 | 14 | 14 | 23 | 53.5 | 12 | 18 | 44 | 6.0 | 21.0 | 15.0 |
| WLL-08-03 | 8 | 3/8 | 17 | 14 | 17 | 23 | 53.5 | 12 | 18 | 60 | 6.0 | 21.0 | 15.0 |
| WLL-10-01 | 10 | 1/8 | 19 | 17 | 17 | 25 | 54.0 | 9 | 19 | 65 | 7.5 | 20.3 | 19.3 |
| WLL-10-02 | 10 | 1/4 | 19 | 17 | 17 | 25 | 57.0 | 12 | 19 | 64 | 7.5 | 34.4 | 26.4 |
| WLL-10-03 | 10 | 3/8 | 19 | 17 | 17 | 25 | 57.0 | 12 | 19 | 68 | 7.5 | 34.4 | 26.4 |
| WLL-10-04 | 10 | 1/2 | 19 | 17 | 22 | 25 | 61.0 | 16 | 19 | 107 | 7.5 | 34.4 | 26.4 |
| WLL-12-01 | 12 | 1/8 | 22 | 19 | 19 | 29 | 60.0 | 9 | 21 | 83 | 9.0 | 36.9 | 28.9 |
| WLL-12-02 | 12 | 1/4 | 22 | 19 | 19 | 29 | 63.0 | 12 | 21 | 88 | 9.0 | 50.0 | 42.0 |
| WLL-12-03 | 12 | 3/8 | 22 | 19 | 19 | 29 | 63.0 | 12 | 21 | 96 | 9.0 | 50.0 | 42.0 |
| WLL-12-04 | 12 | 1/2 | 22 | 19 | 22 | 29 | 67.0 | 16 | 21 | 121 | 9.0 | 50.0 | 42.0 |
構造
※緑のネジシールは難燃を示します。
材質
| 部品名 | 材質 |
|---|---|
| 本体（樹脂部） | 難燃性PBT UL94V-0適合 |
| 本体（金属部） | 黄銅 |
| 端部ネジ | 黄銅 |
| 押えリング | 黄銅 |
| チューブグリップ | 特殊銅合金 |
| V-シールリング | 耐水NBR |
| リリースリング | 難燃性PBT UL94V-0適合 |
| O-リング | 耐水NBR |
使用例
ワンタッチ継手の装着・離脱方法
チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。
チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。
注意・禁止事項
- 着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
- 継手とチューブのセット後、接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。
管用ネジ推奨締付トルク
| - | R（PT） | N・m |
|---|---|---|
| R（PT）ネジ 締付トルク | 1/8 | 6.8～8.8 |
| 1/4 | 11.8～13.7 | |
| 3/8 | 21.6～23.5 | |
| 1/2 | 27.5～32.4 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
820円 ( 902円 ) | 5日目 |
463円 ( 509円 ) | 5日目 |
938円 ( 1,032円 ) | 5日目 |
910円 ( 1,001円 ) | 5日目 |
938円 ( 1,032円 ) | 5日目 |
1,031円 ( 1,134円 ) | 5日目 |
1,093円 ( 1,202円 ) | 5日目 |
1,131円 ( 1,244円 ) | 5日目 |
1,162円 ( 1,278円 ) | 5日目 |
809円 ( 890円 ) | 5日目 |
882円 ( 970円 ) | 5日目 |
796円 ( 876円 ) | 5日目 |
857円 ( 943円 ) | 5日目 |
1,320円 ( 1,452円 ) | 5日目 |
詳細情報
基本情報
【特長】
・樹脂部は全てUL94V-0適合の難燃性です。
・R（PT）ネジ樹脂圧入部の抜け強度は、従来品30％増です。
・新機構のチューブグリップにより耐衝撃性が飛躍的に向上しています。
・チューブグリップが継手内でスムーズに回転しチューブの回転によるチューブ切れを防止します。
・O-リング、V-シールは耐水性NBRを使用しています。
・R（PT）ネジ部はシール加工され、シールテープは必要ありません。
・エルボ・テー等のR（PT）ネジ部と樹脂部結合部が回転し、セット後のチューブ配管方向が自由にとれ、又、樹脂部分を固定したまま、ネジの締め付けが可能です。
