潤工社

ジュンロンワンタッチ継手Wシリーズ（スポット溶接機器配管用）エルボ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 325円～715円

税込単価: 358円～787円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンロンワンタッチ継手Mシリーズ（一般配管用）エルボ

通常価格(税別)： 312円 (税込価格：343円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンロンワンタッチ継手Mシリーズ（一般配管用）ニップル

通常価格(税別)： 385円 (税込価格：424円)

通常出荷日：在庫品1日目

【特長】・燃えない・樹脂部は全てUL 94V-0適合の難燃性です・抜群のボディ...

詳細情報を確認する

本体材質
難燃性樹脂PBT Ul94 V-0適合
端部ネジ材質
黄銅
V-シールリング材質
耐水NBR
使用温度範囲 (℃)
0::+60
使用流体
水 / 空気
継手種類
ねじ取付接続
ねじ取付方向
エルボ
エルボ
オスエルボ
種類
ワンタッチ継手

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

部品名	材質
本体（樹脂部）	難燃性PBT UL94V-0適合
本体（金属部）	黄銅
端部ネジ	黄銅
押えリング	黄銅
チューブグリップ	特殊銅合金
V-シールリング	耐水NBR
リリースリング	難燃性PBT UL94V-0適合
Oリング	耐水NBR

構造

※緑のネジシールは難燃を示します。

規格表

管用ネジ推奨締付トルク

使用例

ワンタッチ継手の装着・離脱方法

ワンタッチ継手、スピードコントローラのチューブ接続方法は,すべて写真の説明通りです。

ワンタッチ継手の装着方法

チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。

ワンタッチ継手の離脱方法

チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。

注意・禁止事項

着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
継手とチューブのセット後,接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

端部ネジT(インチ系)

(inch)

最小発注数量

6	1/8	1個
6	1/4	1個
6	3/8	1個
8	1/8	1個
8	1/4	1個
8	3/8	1個
10	1/8	1個
10	1/4	1個
10	3/8	1個
10	1/2	1個
12	1/8	1個
12	1/4	1個
12	3/8	1個
12	1/2	1個

通常単価(税別) (税込単価)	通常出荷日

337円 ( 371円 )	5日目
325円 ( 358円 )	7日目
376円 ( 414円 )	7日目
363円 ( 399円 )	5日目
376円 ( 414円 )	7日目
715円 ( 787円 )	5日目
492円 ( 541円 )	在庫品1日目当日出荷可能
520円 ( 572円 )	7日目
532円 ( 585円 )	5日目
590円 ( 649円 )	7日目
553円 ( 608円 )	5日目
502円 ( 552円 )	7日目
653円 ( 718円 )	7日目
656円 ( 722円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・燃えない
・樹脂部は全てUL 94V-0適合の難燃性です
・抜群のボディー強度
・R（PT）ネジ樹脂圧入部の抜け強度は、従来品比30％増です
・抜群の耐衝撃性
・新機構のチューブグリップにより耐衝撃性が飛躍的に向上しています
・チューブグリップは回転機構付
・チューブグリップが継手内でスムーズに回転しチューブの回転によるチューブ切れを防止します
・シール材は全て耐水性NBR
・O-リング、V-シールは耐水性NBRを使用しています
・シールテープ不要
・R（PT）ネジ部はシール加工され、シールテープは必要ありません
・R（PT）ネジ部と樹脂部結合部が回転
・エルボ・テーなどのR（PT）ネジ部と樹脂部結合部が回転し、セット後のチューブ配管方向が自由にとれ、又、樹脂部分を固定したまま、ネジの締め付けが可能です

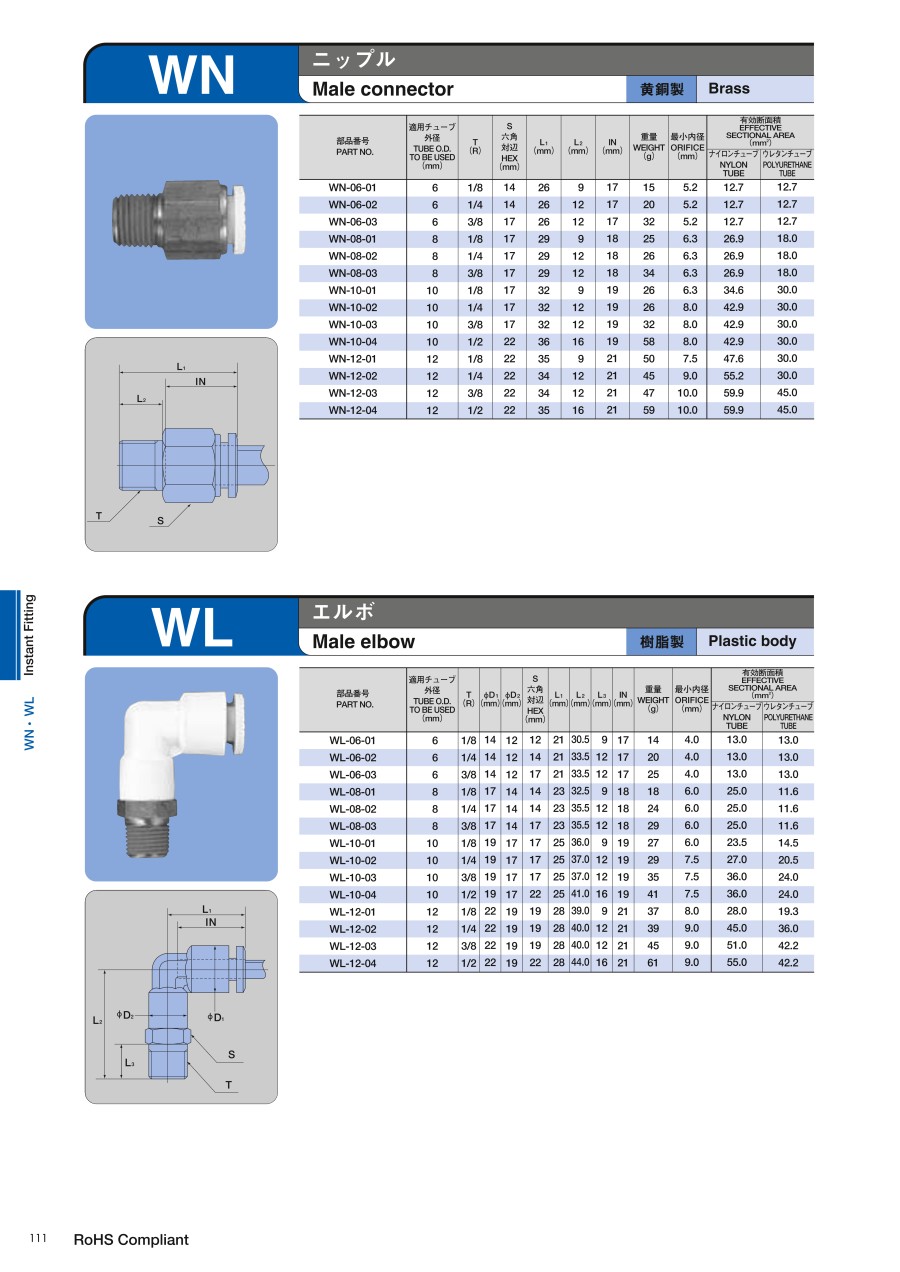

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
