ジュンロンワンタッチ継手Mシリーズ（一般配管用）ストッププラグ
- 通常単価(税別)
- 113円～174円
- 税込単価
- 124円～191円
【特長】・チューブグリップ回転機構付。・チューブグリップが継手内でスムーズに回...
詳細情報を確認する商品情報
外形図
製品仕様
材質
| 部品名 | 材質 |
|---|---|
| 本体（樹脂部） | PBT |
| 本体（金属部） | 黄銅（ニッケルメッキ付） |
| 端部ネジ | 黄銅（ニッケルメッキ付） |
| 押えリング | 黄銅（ニッケルメッキ付） |
| チューブグリップ | リン青銅 |
| V-シールリング | 耐水NBR |
| リリースリング | PBT |
| Oリング | 耐水NBR |
構造

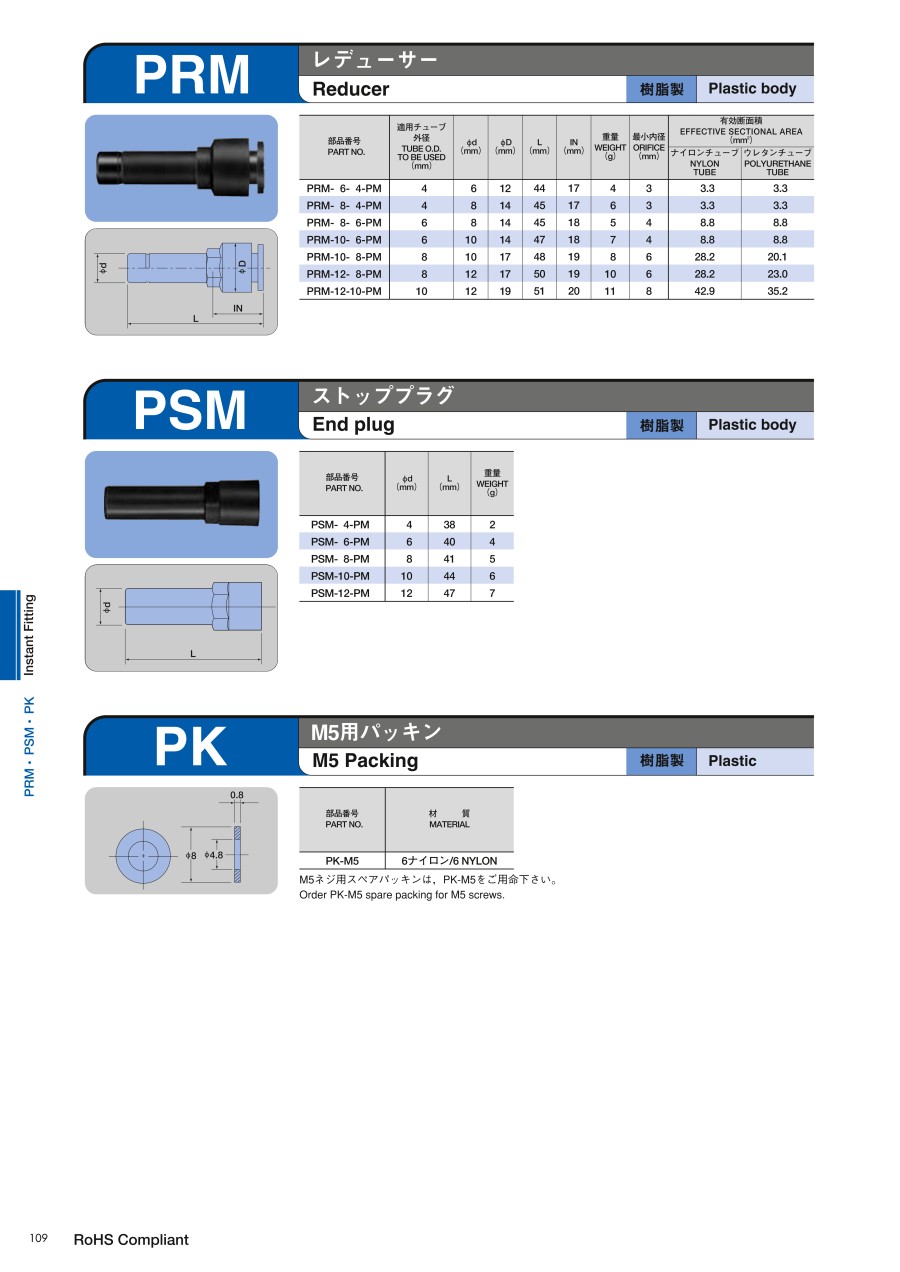

規格表
PUM-10-PMとPUM-12-PMには取り付け穴はありません。
R（PT）ネジ別の色シールによるネジの判別
管用ネジ推奨締付トルク
使用例
ワンタッチ継手の装着・離脱方法
ワンタッチ継手、スピードコントローラのチューブ接続方法は,すべて写真の説明通りです。
ワンタッチ継手の装着方法
チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。
ワンタッチ継手の離脱方法
チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。
注意・禁止事項
着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
継手とチューブのセット後,接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。
