潤工社

ジュンロンワンタッチ継手Mシリーズ（一般配管用）隔壁メスユニオン

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 845円～1,850円

税込単価: 930円～2,035円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンロンワンタッチ継手Mシリーズ（一般配管用）エルボ

通常価格(税別)： 312円 (税込価格：343円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンロンワンタッチ継手Mシリーズ（一般配管用）ニップル

通常価格(税別)： 385円 (税込価格：424円)

通常出荷日：在庫品1日目

【特長】・金属部には無電解ニッケルメッキを標準化しています。・Mシリーズのニッ...

詳細情報を確認する

本体材質
黄銅(ニッケルメッキ付)
端部ネジ材質
黄銅(ニッケルメッキ付)
V-シールリング材質
耐水NBR
使用温度範囲 (℃)
0::+60
使用流体
水 / 空気
継手種類
ねじ取付接続
ねじ取付方向
隔壁メスユニオン
種類
ワンタッチ継手

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

部品名	材質
本体（樹脂部）	PBT
本体（金属部）	黄銅（ニッケルメッキ付）
端部ネジ	黄銅（ニッケルメッキ付）
押えリング	黄銅（ニッケルメッキ付）
チューブグリップ	リン青銅
V-シールリング	耐水NBR
リリースリング	PBT
Oリング	耐水NBR

構造

規格表

PUM-10-PMとPUM-12-PMには取り付け穴はありません。

R（PT）ネジ別の色シールによるネジの判別

管用ネジ推奨締付トルク

使用例

ワンタッチ継手の装着・離脱方法

ワンタッチ継手、スピードコントローラのチューブ接続方法は,すべて写真の説明通りです。

ワンタッチ継手の装着方法

チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。

ワンタッチ継手の離脱方法

チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。

注意・禁止事項

着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
継手とチューブのセット後,接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

端部ネジT(インチ系)

(inch)

端部ネジT(ミリ系)

(mm)

最小発注数量

4	-	M5	1個
4	1/8	-	1個
6	-	M5	1個
6	1/4	-	1個
6	1/8	-	1個
8	1/4	-	1個
8	3/8	-	1個
10	1/4	-	1個
10	3/8	-	1個
12	1/2	-	1個
12	1/4	-	1個
12	3/8	-	1個

通常単価(税別) (税込単価)	通常出荷日

953円 ( 1,048円 )	5日目
845円 ( 930円 )	5日目
1,092円 ( 1,201円 )	在庫品1日目当日出荷可能
1,045円 ( 1,150円 )	在庫品1日目当日出荷可能
1,009円 ( 1,110円 )	5日目
1,135円 ( 1,249円 )	在庫品1日目当日出荷可能
1,282円 ( 1,410円 )	5日目
1,430円 ( 1,573円 )	5日目
1,743円 ( 1,917円 )	在庫品1日目当日出荷可能
1,757円 ( 1,933円 )	5日目
1,850円 ( 2,035円 )	7日目
1,829円 ( 2,012円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・金属部には無電解ニッケルメッキを標準化しています。
・Mシリーズのニップル及びプラスチックボディの黄銅部は全てニッケルメッキが標準化されています。
・ネジ識別用色シール付。
・R（PT）ネジには、ネジが一目で判別できるR（PT）ネジ別の色シールが塗布されています（PAT.NO.1820889）。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

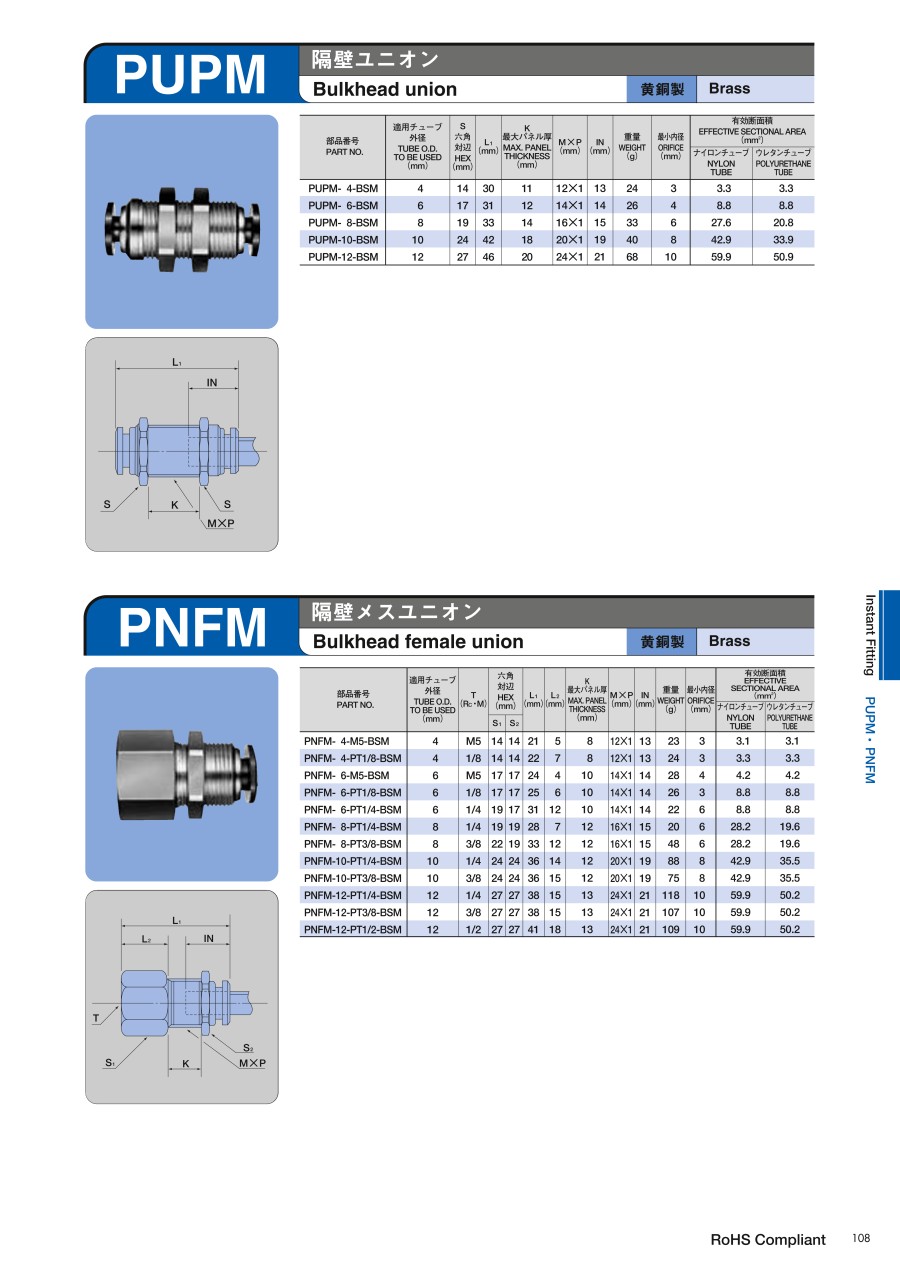

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
