ジュンロンワンタッチ継手Mシリーズ（一般配管用）異径ユニオン
- 通常単価(税別)
- 439円～504円
- 税込単価
- 483円～554円
【特長】・チューブグリップ回転機構付。・チューブグリップが継手内でスムーズに回...
詳細情報を確認する商品情報
外形図
製品仕様
材質
| 部品名 | 材質 |
|---|---|
| 本体（樹脂部） | PBT |
| 本体（金属部） | 黄銅（ニッケルメッキ付） |
| 端部ネジ | 黄銅（ニッケルメッキ付） |
| 押えリング | 黄銅（ニッケルメッキ付） |
| チューブグリップ | リン青銅 |
| V-シールリング | 耐水NBR |
| リリースリング | PBT |
| Oリング | 耐水NBR |
構造

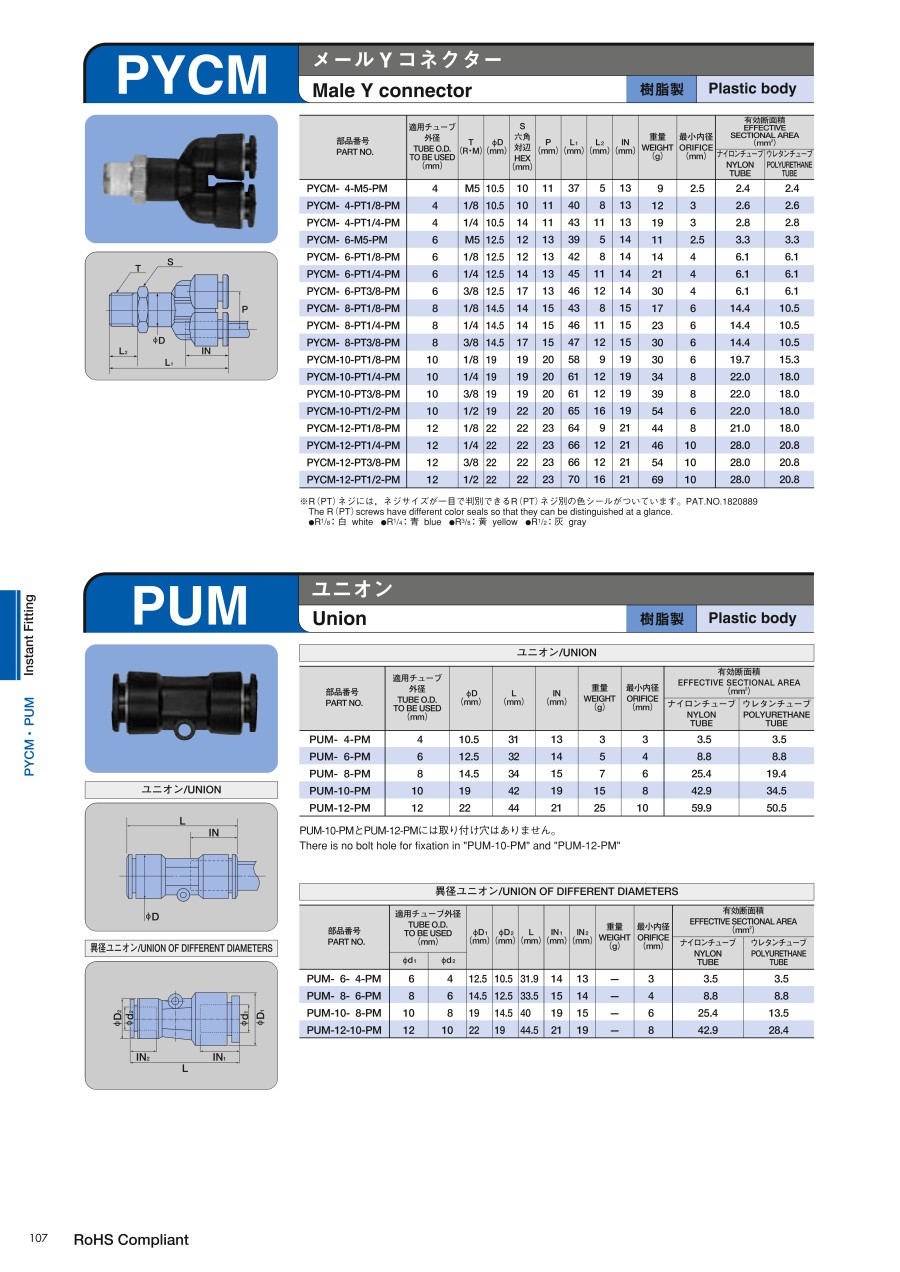

規格表
PUM-10-PMとPUM-12-PMには取り付け穴はありません。
R（PT）ネジ別の色シールによるネジの判別
管用ネジ推奨締付トルク
使用例
ワンタッチ継手の装着・離脱方法
ワンタッチ継手、スピードコントローラのチューブ接続方法は,すべて写真の説明通りです。
ワンタッチ継手の装着方法
チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。
ワンタッチ継手の離脱方法
チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。
注意・禁止事項
着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
継手とチューブのセット後,接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
478円 ( 526円 ) | 5日目 |
504円 ( 554円 ) | 4日目 |
詳細情報
基本情報
【特長】
・チューブグリップ回転機構付。
・チューブグリップが継手内でスムーズに回転しますので、チューブの回し切れを防止します。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
