ジュンロンワンタッチ継手Mシリーズ（一般配管用）ユニオンエルボ
- 通常単価(税別)
- 313円～528円
- 税込単価
- 344円～581円
通常出荷日：5日目～7日目
【特長】・チューブグリップ回転機構付。・チューブグリップが継手内でスムーズに回転しますので、チューブの...
詳細を確認未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
特長
- 金属部には無電解ニッケルメッキを標準化しています。
- Mシリーズのニップル及びプラスチックボディの黄銅部は全てニッケルメッキが標準化されています。
- ネジ識別用色シール付。
R（PT）ネジには、ネジが一目で判別できるR（PT）ネジ別の色シールが塗布されています。PAT.NO.1820889 - チューブの取り出し方向に合わせてボディの位置ぎめができます。
エルボ・テー等のR（PT）ネジ部と樹脂結合部が回転し、継手取付後のチューブの取り出し方向に合わせて自由に位置ぎめができ、そのうえ樹脂部を固定したままネジの締付けが可能です。
種類・用途
- 一般空気圧・水圧用配管
- ロボット・省力化機器
構造
材質
| 部品名 | 材質 |
|---|---|
| 本体（樹脂部） | PBT |
| 本体（金属部） | 黄銅（ニッケルメッキ付） |
| 端部ネジ | 黄銅（ニッケルメッキ付） |
| 押えリング | 黄銅（ニッケルメッキ付） |
| チューブグリップ | リン青銅 |
| V-シールリング | 耐水NBR |
| リリースリング | PBT |
| O-リング | 耐水NBR |
製品仕様
| 種類 | 使用流体 | 使用 温度範囲※1 | 最高 使用圧力※2 | 使用 真空圧力 | 適用チューブ※3 | 使用流体 |
|---|---|---|---|---|---|---|
| ジュンロンワンタッチ継手Mシリーズ | 空気 | 0℃～+60℃ | ＜0.97MPa | 1.4kPa＜ | ジュンロンAS1（ナイロンチューブ） | 空気・水 |
| ジュンロンAS4（ナイロンチューブ） | 空気 | |||||
| 水 | 0℃～+30℃ | ＜0.19MPa | - | ジュンロンUH（ポリウレタンチューブ） | 空気 | |
| ジュンロンUF（ポリウレタンチューブ） | 空気 |
※1 凍結させないで下さい。
※2 チューブの最高使用圧力が上記圧力より低い場合は、チューブの最高使用圧力以下でご使用下さい。
※3 ジュンロンチューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。

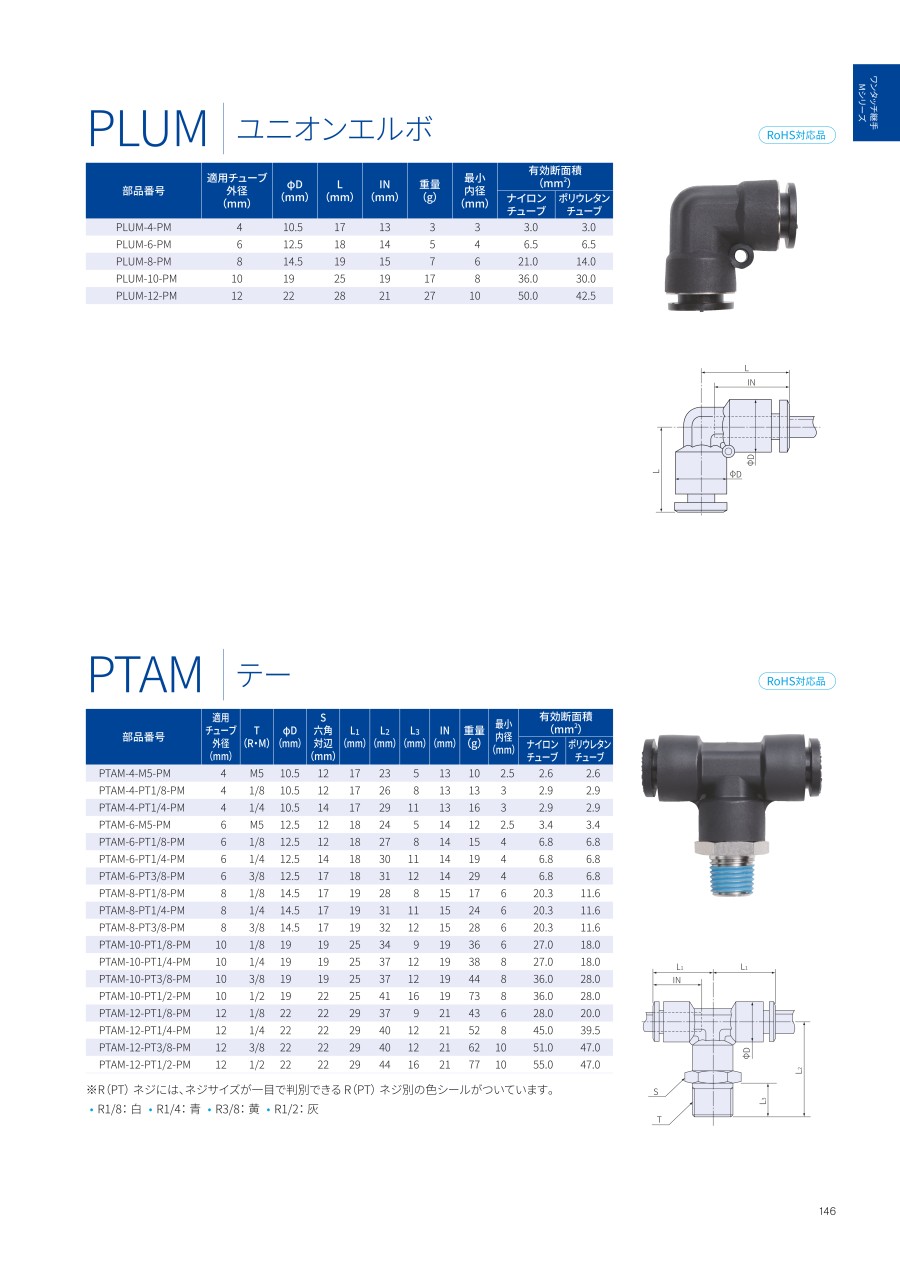

規格表
| 型番 | 適用チューブ 外径 （mm） | φD （mm） | L （mm） | IN （mm） | 重量 （g） | 最小内径 （mm） | 有効断面積（mm2） | |
|---|---|---|---|---|---|---|---|---|
| ナイロンチューブ | ウレタンチューブ | |||||||
| PLUM-4-PM | 4 | 10.5 | 17 | 13 | 3 | 3 | 3.0 | 3.0 |
| PLUM-6-PM | 6 | 12.5 | 18 | 14 | 5 | 4 | 6.5 | 6.5 |
| PLUM-8-PM | 8 | 14.5 | 19 | 15 | 7 | 6 | 21.0 | 14.0 |
| PLUM-10-PM | 10 | 19 | 25 | 19 | 17 | 8 | 36.0 | 30.0 |
| PLUM-12-PM | 12 | 22 | 28 | 21 | 27 | 10 | 50.0 | 42.5 |
使用例
装着・離脱方法
- 装着方法
チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んでください。これで接続完了です。
- 離脱方法
チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。
注意・禁止事項
- 着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
- 継手とチューブのセット後、接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。
挿入長の2倍以上のストレート部分が必要です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
313円 ( 344円 ) | 7日目 |
326円 ( 359円 ) | 5日目 |
391円 ( 430円 ) | 5日目 |
519円 ( 571円 ) | 7日目 |
528円 ( 581円 ) | 7日目 |
