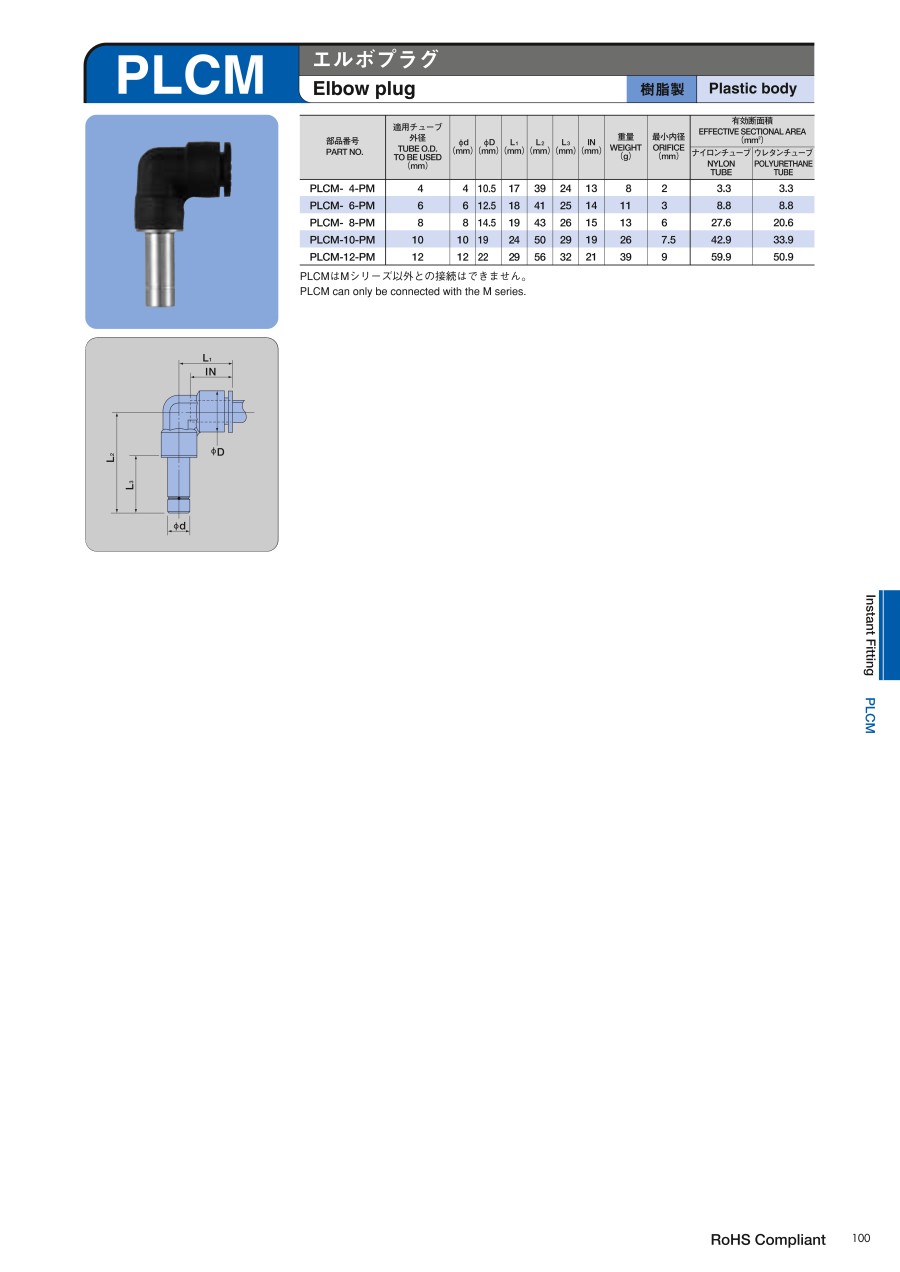

型番	適用チューブ外径（mm）	φd （mm）	φD （mm）	L₁ （mm）	L₂ （mm）	L₃ （mm）	IN （mm）	重量（g）	最小内径（mm）	有効断面積（mm²）
型番	適用チューブ外径（mm）	φd （mm）	φD （mm）	L₁ （mm）	L₂ （mm）	L₃ （mm）	IN （mm）	重量（g）	最小内径（mm）	ナイロンチューブ	ウレタンチューブ
PLCM-4-PM	4	4	10.5	17	39	24	13	8	2	3.3	3.3
PLCM-6-PM	6	6	12.5	18	41	25	14	11	3	8.8	8.8
PLCM-8-PM	8	8	14.5	19	43	26	15	13	6	27.6	20.6
PLCM-10-PM	10	10	19	24	50	29	19	26	7.5	42.9	33.9
PLCM-12-PM	12	12	22	29	56	32	21	39	9	59.9	50.9

構造

材質

部品名	材質
本体（樹脂部）	PBT
本体（金属部）	黄銅（ニッケルメッキ付）
端部ネジ	黄銅（ニッケルメッキ付）
押えリング	黄銅（ニッケルメッキ付）
チューブグリップ	リン青銅
V-シールリング	耐水NBR
リリースリング	PBT
O-リング	耐水NBR

R（PT）ネジ別の色シールによるネジの判別

R（PT）	ネジシールの色
1/8	白
1/4	青
3/8	黄
1/2	灰

使用例

ワンタッチ継手の装着・離脱方法

■ワンタッチ継手の装着方法

チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。

■ワンタッチ継手の離脱方法

チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。

注意・禁止事項

着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
継手とチューブのセット後、接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。

管用ネジ推奨締付トルク

-	R（PT）	N・m
R（PT）ネジ締付トルク	1/8	6.8～8.8
	1/4	11.8～13.7
	3/8	21.6～23.5
	1/2	27.5～32.4

注意・禁止事項

PLCMはMシリーズ以外との接続はできません。

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

最小発注数量

4	1個
6	1個
8	1個
10	1個
12	1個

通常単価(税別) (税込単価)	通常出荷日

680円 ( 748円 )	5日目
699円 ( 769円 )	5日目
448円 ( 493円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	5日目
784円 ( 862円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・金属部には無電解ニッケルメッキを標準化しています。
・Mシリーズのニップル及びプラスチックボディの黄銅部は全てニッケルメッキが標準化されています。
・ネジ識別用色シール付。
・R（PT）ネジには、ネジが一目で判別できるR（PT）ネジ別の色シールが塗布されています（PAT.NO.1820889）。
・チューブの取出し方向に合せてボディの位置ぎめができます。
・エルボ・テー等のR（PT）ネジ部と樹脂結合部が回転し、継手取付後のチューブの取り出し方向に合せて自由に位置ぎめができ、そのうえ樹脂部を固定したままネジの締付けが可能です。
・チューブグリップ回転機構付。
・チューブグリップが継手内でスムーズに回転しますので、チューブの回し切れを防止します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
