ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が23型番あります。
数量:

商品情報

外形図

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 外形図

BSM

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 外形図

BSMC

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 外形図

BHM

製品仕様

材質

部品名材質
本体(樹脂部)PBT
本体(金属部)黄銅(ニッケルメッキ付)
端部ネジ黄銅(ニッケルメッキ付)
押えリング黄銅(ニッケルメッキ付)
チューブグリップリン青銅
V-シールリング耐水NBR
リリースリングPBT
Oリング耐水NBR

構造

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 構造

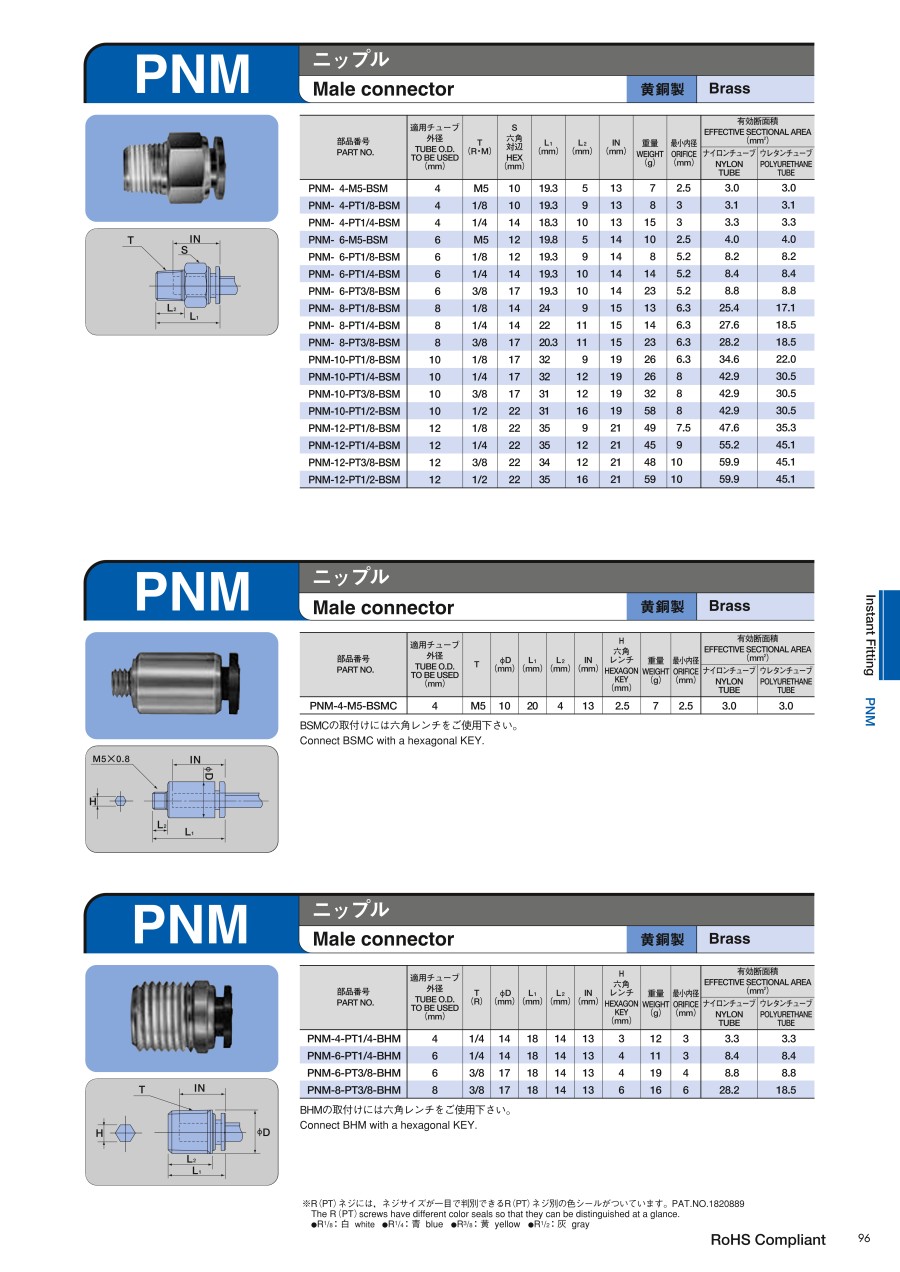

規格表

BSM

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 規格表

BSMC

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 規格表

BSMCの取付けには六角レンチをご使用下さい。

BHM

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 規格表

BHMの取付けには六角レンチをご使用下さい。

R(PT)ネジ別の色シールによるネジの判別

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 R(PT)ネジ別の色シールによるネジの判別
ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 R(PT)ネジ別の色シールによるネジの判別

管用ネジ推奨締付トルク

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】

使用例

ワンタッチ継手の装着・離脱方法

ワンタッチ継手、スピードコントローラのチューブ接続方法は,すべて写真の説明通りです。

ワンタッチ継手の装着方法

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 ワンタッチ継手の装着方法

チューブを直角に切断して下さい。次にチューブをチューブエンドまで確実に差し込んで下さい。これで接続完了です。

ワンタッチ継手の離脱方法

ジュンロンワンタッチ継手Mシリーズ(一般配管用)ニップル【1~50個入り】 ワンタッチ継手の離脱方法

チューブを抜くときは一度チューブを押してからリリースリングを平行に押しながらチューブを引抜くだけで簡単に離脱できます。

注意・禁止事項

着脱をくり返す場合はチューブの先端を3mm以上切除して下さい。
継手とチューブのセット後,接続部からチューブを曲げて配管する場合は曲げ半径にゆとりをもたせて下さい。挿入長の2倍以上のストレート部分が必要です。

型番リスト

表示件数

ねじ取付 方向

適用チューブ外径1

(φ)

端部ネジT(インチ系)

(inch)

端部ネジT(ミリ系)

(mm)

長さL1

(mm)

六角レンチ取付け

最小発注数量
ストレート
4
-
M5
19.3
1個
六角穴付きストレート
4
-
M5
20
-
1パック

50個入り

六角穴付きストレート
4
1/4
-
18
-
1パック

50個入り

ストレート
4
1/4
-
18.3
1個
ストレート
4
1/8
-
19.3
1個
ストレート
6
-
M5
19.8
1個
六角穴付きストレート
6
1/4
-
18
-
1パック

50個入り

ストレート
6
1/4
-
19.3
1個
ストレート
6
1/8
-
19.3
1個
六角穴付きストレート
6
3/8
-
18
-
1パック

50個入り

ストレート
6
3/8
-
19.3
1個
ストレート
8
1/4
-
22
1個
ストレート
8
1/8
-
24
1個
六角穴付きストレート
8
3/8
-
18
-
1パック

40個入り

ストレート
8
3/8
-
20.3
1個
ストレート
10
1/2
-
31
不可
1個
ストレート
10
1/4
-
32
不可
1個
ストレート
10
1/8
-
32
不可
1個
ストレート
10
3/8
-
31
不可
1個
ストレート
12
1/2
-
35
不可
1個
ストレート
12
1/4
-
35
不可
1個
ストレート
12
1/8
-
35
不可
1個
ストレート
12
3/8
-
34
不可
1個
通常単価(税別) (税込単価)
通常出荷日
529
( 582 )
在庫品1日目当日出荷可能
13,898
( 15,288 )
5日目
13,898
( 15,288 )
5日目
385
( 424 )
5日目
442
( 486 )
5日目
572
( 629 )
5日目
14,724
( 16,196 )
5日目
468
( 515 )
在庫品1日目当日出荷可能
408
( 449 )
在庫品1日目当日出荷可能
15,711
( 17,282 )
5日目
491
( 540 )
5日目
642
( 706 )
5日目
484
( 532 )
5日目
14,452
( 15,897 )
5日目
591
( 650 )
5日目
698
( 768 )
5日目
534
( 587 )
5日目
530
( 583 )
5日目
654
( 719 )
在庫品1日目当日出荷可能
718
( 790 )
5日目
649
( 714 )
5日目
773
( 850 )
在庫品1日目当日出荷可能
649
( 714 )
5日目

詳細情報

基本情報

【特長】
・金属部には無電解ニッケルメッキを標準化しています
・Mシリーズのニップル及びプラスチックボディの黄銅部は全てニッケルメッキが標準化されています
・ネジ識別用色シール付
・R(PT)ネジには、ネジが一目で判別できるR(PT)ネジ別の色シールが塗布されています(PAT.NO.1820889)
・チューブの取出し方向に合せてボディの位置ぎめができます
・エルボ・テー等のR(PT)ネジ部と樹脂結合部が回転し、継手取付後のチューブの取り出し方向に合せて自由に位置ぎめができ、そのうえ樹脂部を固定したままネジの締付けが可能です
・チューブグリップ回転機構付
・チューブグリップが継手内でスムーズに回転しますので、チューブの回し切れを防止します

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
