タイプ
~mm
- N-US2
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
- 5日以内
- 7日以内

潤工社

ジュンロンステンレス継手柔軟チューブ用US2シリーズニップル

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,102円～3,684円

税込単価: 2,312円～4,052円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンロンステンレス継手ニップル

通常価格(税別)： 2,149円 (税込価格：2,364円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

潤工社

ジュンロンステンレス継手柔軟チューブ用US2シリーズエルボ

通常価格(税別)： 2,936円 (税込価格：3,230円)

通常出荷日：在庫品1日目

【特長】・ジュンロンUチューブ、THVチューブ等の柔軟チューブ対応のステンレス...

詳細情報を確認する

種類
ニップル
接続種類
管⇔ねじ
ねじ種類
R
材質
ステンレス

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

種類	使用流体	使用温度範囲^※2	最高使用圧力	使用真空圧力	適用チューブ	使用流体
ジュンロンステンレス継手 US2シリーズ	空気	-20℃～+60℃	チューブ最高使用圧力に準拠	0.014KPa<	ジュンロンU_S, U_H （ポリウレタンチューブ）	空気・ふっ素系冷媒液
					ジュンロンU_F （ポリウレタンチューブ）	空気・水・ふっ素系冷媒液
					ジュンロンU_FL （低摩擦ポリウレタンチューブ）	空気・水・ふっ素系冷媒液
					ジュンロンU_E （半導電性ポリウレタンチューブ）	空気・水・ふっ素系冷媒液
	水・ふっ素系冷媒液^※1	-0℃～+50℃		-	ジュンロンU_C（半導電性透明ポリウレタンチューブ）	空気・水・ふっ素系冷媒液
					ジュンロンUP1（内層ふっ素ポリマー柔軟二層チューブ）	空気・水・ふっ素系冷媒液
					THVチューブ^※3	空気・水

※1 凍結させないで下さい。
※2 チューブの使用温度範囲が継手の使用温度範囲内である場合は、チューブの使用温度範囲を優先して下さい。
※3 THVチューブに関しては別途ご相談下さい。

構造

規格表

管用ネジ推奨締付トルク

使用例

チューブ接続方法

●チューブを直角に切断します。袋ナットを外し、チューブを挿入して下さい。その後,本体突起部の根本までチューブを挿入し袋ナットを本体に突き当るまでスパナで締込んで下さい。

注意・禁止事項

●チューブを外して再接続する場合はチューブ先端を10mm程度切除して下さい。

型番リスト

表示件数

型番

適用管外径 1

(mm)

ねじの呼び

適用チューブ内径

(mm)

最小発注数量

4	1/8	2.5	1個
4	1/4	2.5	1個
6	1/8	4	1個
6	1/4	4	1個
6	3/8	4	1個
8	1/8	5	1個
8	1/4	5	1個
8	3/8	5	1個
10	1/4	6.5	1個
10	3/8	6.5	1個
10	1/2	6.5	1個
12	1/4	8	1個
12	3/8	8	1個
12	1/2	8	1個

通常単価(税別) (税込単価)	通常出荷日

2,102円 ( 2,312円 )	7日目
2,458円 ( 2,704円 )	7日目
2,203円 ( 2,423円 )	5日目
2,268円 ( 2,495円 )	7日目
2,243円 ( 2,467円 )	5日目
2,537円 ( 2,791円 )	5日目
2,650円 ( 2,915円 )	7日目
2,761円 ( 3,037円 )	5日目
3,325円 ( 3,658円 )	在庫品1日目当日出荷可能
3,393円 ( 3,732円 )	5日目
3,684円 ( 4,052円 )	7日目
3,458円 ( 3,804円 )	5日目
3,458円 ( 3,804円 )	5日目
3,684円 ( 4,052円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・ジュンロンUチューブ、THVチューブ等の柔軟チューブ対応のステンレス継手です
・独自の機構を採用したスリーブ内蔵の袋ナットにより配管時のチューブのねじれを解消しました
・袋ナットの締めトルクの管理が不要です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

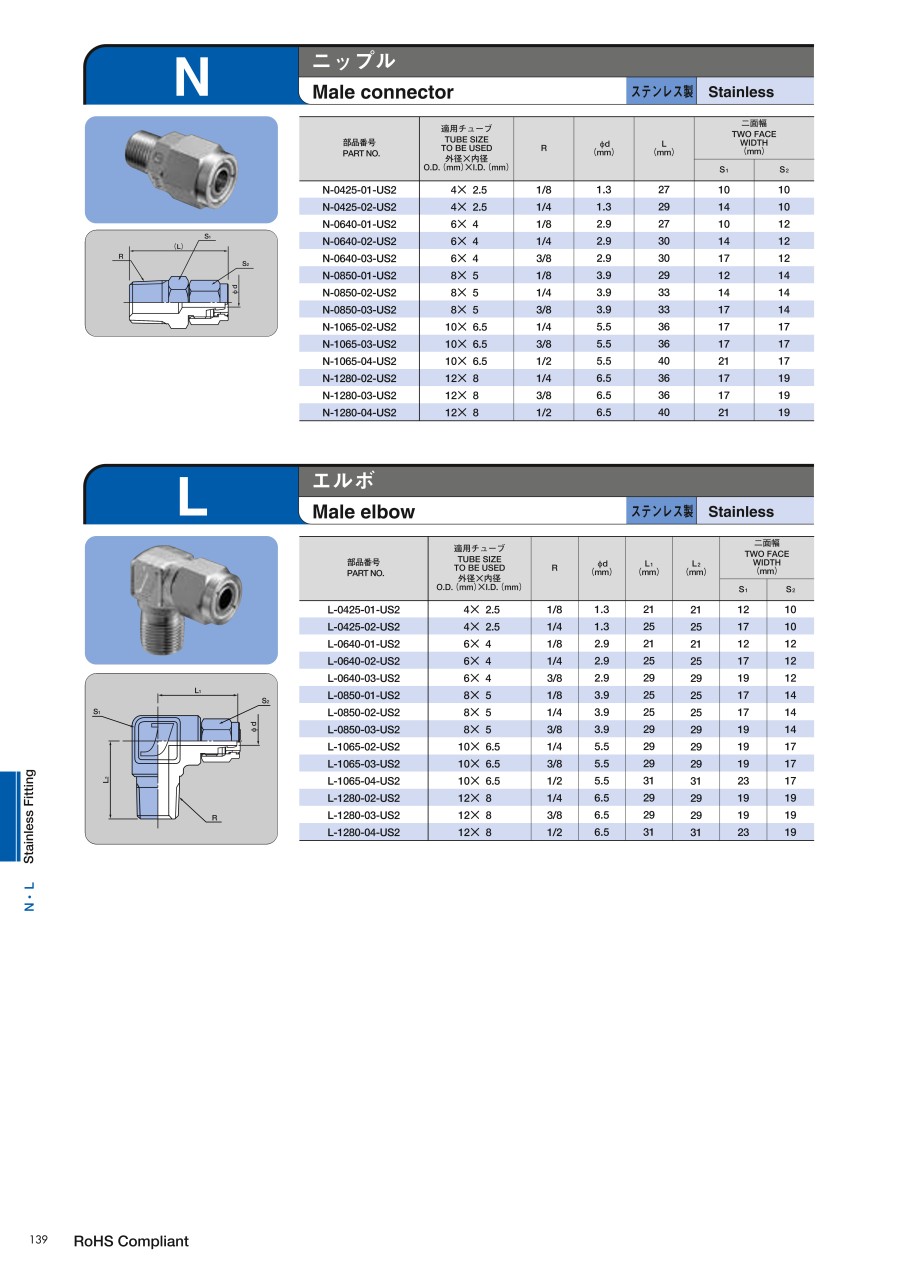

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
