ジュンロンステンレス継手ポジショナブルエルボ
- 通常単価(税別)
- 4,076円～6,948円
- 税込単価
- 4,484円～7,643円
【特長】・耐食性の高いSUS316で構成されていますので低温から高温までの広い...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 種類 | 使用流体 | 使用温度範囲※1 | 最高使用圧力 | 使用真空圧力 | 適用チューブ | 使用流体 |
|---|---|---|---|---|---|---|
| ジュンロンステンレス製継手 ポジショナブルエルボ | 空気 | -10℃～+150℃ （フッ素ゴム）標準品 -40℃～+60℃ （EPDM） | チューブ最高使用圧力に準拠 | 0.014KPa< | ジュンロンAS1 （ナイロンチューブ） | 空気・水 |
| ジュンロンAS4 （ナイロンチューブ） | 空気・水 | |||||
| 水・腐食性流体 | - | ジュンロンAP1 （内層ふっ素ポリマーチューブ） | 空気・水・腐食性流体 | |||
| ジュンロンAP4 （内層ふっ素ポリマーチューブ） | 空気・水・腐食性流体 | |||||
| ジュンフロンチューブ（ふっ素ポリマーチューブ） | 空気・水・腐食性流体 |
規格表
※1チューブの使用温度範囲が継手の使用温度範囲内である場合は、チューブの使用温度範囲を優先して下さい。
使用例

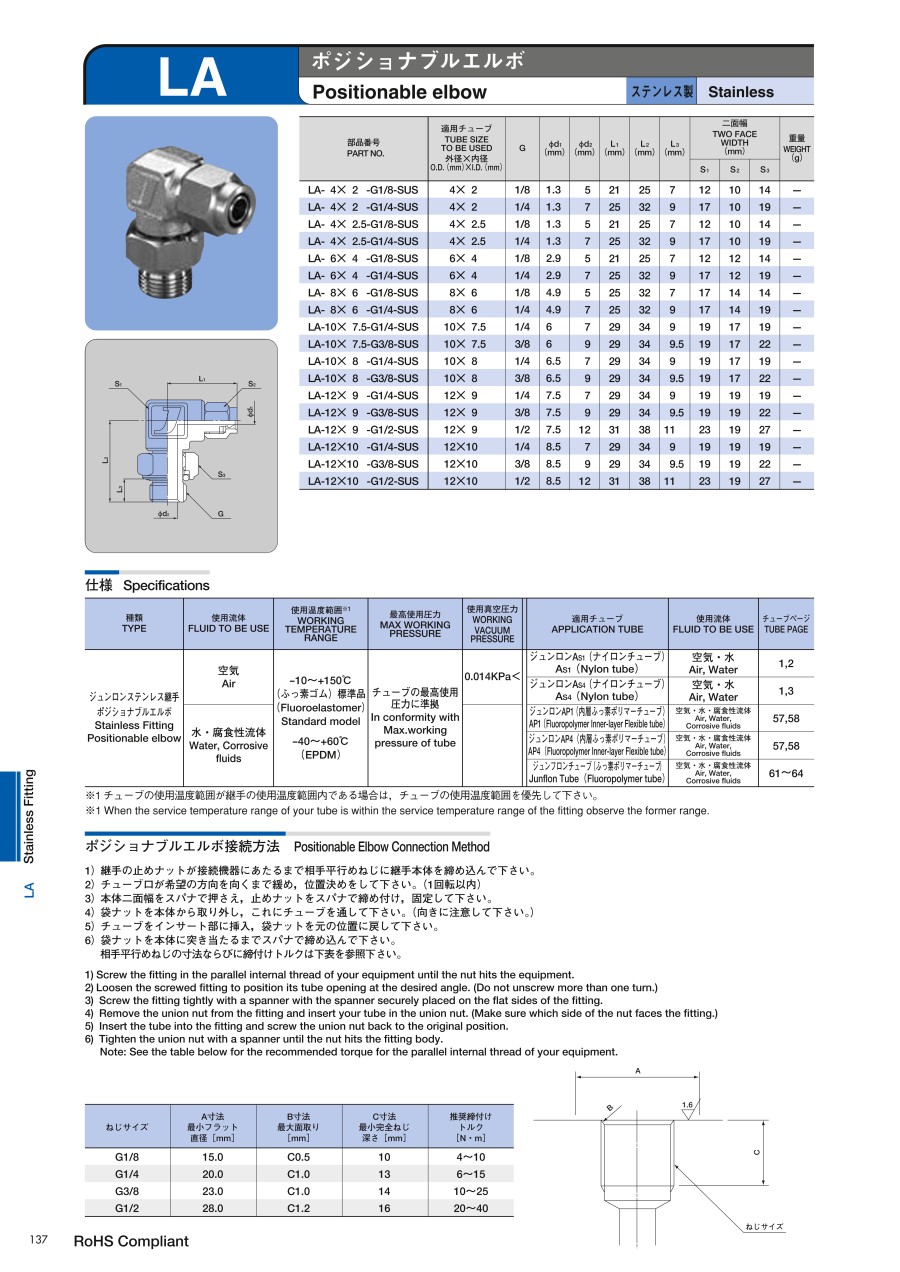

ポジショナブルエルボ接続方法
1） 継手の止めナットが接続機器にあたるまで相手平行めねじに継手本体を締め込んで下さい。
2） チューブロが希望の方向を向くまで緩め、位置決めをして下さい。（1回転以内）
3） 本体二面幅をスパナで押さえ、止めナットをスパナで締め付け,固定して下さい。
4） 袋ナットを本体から取り外し、これにチューブを通して下さい。（向きに注意して下さい。）
5） チューブをインサート部に挿入、袋ナットを元の位置に戻して下さい。
6） 袋ナットを本体に突き当たるまでスパナで締め込んで下さい。
相手平行めねじの寸法ならびに締付けトルクは下表を参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,718円 ( 5,190円 ) | 5日目 |
4,076円 ( 4,484円 ) | 5日目 |
5,001円 ( 5,501円 ) | 5日目 |
4,076円 ( 4,484円 ) | 5日目 |
4,587円 ( 5,046円 ) | 5日目 |
4,397円 ( 4,837円 ) | 在庫品1日目当日出荷可能 |
4,903円 ( 5,393円 ) | 5日目 |
4,903円 ( 5,393円 ) | 5日目 |
5,469円 ( 6,016円 ) | 5日目 |
5,836円 ( 6,420円 ) | 5日目 |
5,797円 ( 6,377円 ) | 5日目 |
5,469円 ( 6,016円 ) | 5日目 |
6,948円 ( 7,643円 ) | 5日目 |
5,791円 ( 6,370円 ) | 5日目 |
5,791円 ( 6,370円 ) | 5日目 |
6,948円 ( 7,643円 ) | 5日目 |
5,791円 ( 6,370円 ) | 5日目 |
詳細情報
基本情報
【特長】
・耐食性の高いSUS316で構成されていますので低温から高温までの広い温度範囲で使用できます
・ふっ素ポリマー・ナイロンの樹脂チューブ専用に設計されていますので袋ナットの締めすぎ等によるチューブの喰いちぎりがありません
・チューブが破裂するまで接続部分に異常はありません
・袋ナットの締めトルクの管理が不要です
・SUS316を使用していますので錆にくい継手です
【用途】
・腐食性流体の配管
・水圧配管
・防錆配管
