潤工社

ジュンロンステンレス継手ユニオンテー

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,115円～10,498円特別価格

税込単価: 5,627円～11,548円特別価格

【特長】・耐食性の高いSUS316で構成されていますので低温から高温までの広い...

詳細情報を確認する

種類
ユニオンティー
接続種類
管⇔管同径
材質
SUS316

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

種類	使用流体	使用温度範囲^※1	最高使用圧力	使用真空圧力	適用チューブ	使用流体
ジュンロンステンレス製継手	空気	-65℃～+180℃	チューブ最高使用圧力に準拠	0.014KPa<	ジュンロンAS1 （ナイロンチューブ）	空気・水
	空気	-65℃～+180℃		0.014KPa<	ジュンロンAS4 （ナイロンチューブ）	空気・水
	水・腐食性流体	0 （-65℃）～ +180℃		-	ジュンロンAP1 （内層ふっ素ポリマーチューブ）	空気・水・腐食性流体
					ジュンロンAP4 （内層ふっ素ポリマーチューブ）	空気・水・腐食性流体
					ジュンフロンチューブ（ふっ素ポリマーチューブ）	空気・水・腐食性流体

※1 チューブの使用温度範囲が継手の使用温度範囲内である場合は、チューブの使用温度範囲を優先して下さい。

構造

規格表

管用ネジ推奨締付トルク

使用例

チューブ接続方法

●チューブを直角に切断します。袋ナットを外し、チューブを挿入して下さい。その後,本体突起部の根本までチューブを挿入し袋ナットを本体に突き当るまでスパナで締込んで下さい。

注意・禁止事項

●チューブを外して再接続する場合はチューブ先端を10mm程度切除して下さい。

型番リスト

表示件数

型番

適用管外径 1

(mm)

適用チューブ内径

(mm)

最小発注数量

12.7	9.56	1個
6.35	4.57	1個
6.35	3.96	1個
9.53	6.99	1個
9.53	6.35	1個
4	2	1個
4	2.5	1個
6	4	1個
8	6	1個
10	7.5	1個
10	8	1個
12	9	1個
12	10	1個
16	13	1個

通常単価(税別) (税込単価)	通常出荷日

9,765円 ( 10,742円 )	5日目
5,362円 ( 5,898円 )	5日目
5,790円 ( 6,369円 )	5日目
7,895円 ( 8,685円 )	5日目
8,290円 ( 9,119円 )	5日目
5,254円 ( 5,779円 )	5日目
5,254円 ( 5,779円 )	7日目
5,115円 ( 5,627円 )	5日目
6,138円 ( 6,752円 )	5日目
8,290円 ( 9,119円 )	7日目
8,290円 ( 9,119円 )	5日目
9,901円9,108円 ( 10,019円 )	7日目
8,406円 ( 9,247円 )	7日目
10,498円9,658円 ( 10,624円 )	7日目

詳細情報

基本情報

基本情報

【特長】
・耐食性の高いSUS316で構成されていますので低温から高温までの広い温度範囲で使用できます。
・ふっ素ポリマー・ナイロンの樹脂チューブ専用に設計されていますので、袋ナットの締めすぎ等によるチューブの喰いちぎりがありません。
・チューブが破裂するまで接続部分に異常はありません。
・袋ナットの締めトルクの管理が不要です。
・SUS316を使用していますので錆ににくい継手です。
【用途】
・腐食性流体の配管。
・水圧配管。
・防錆配管。

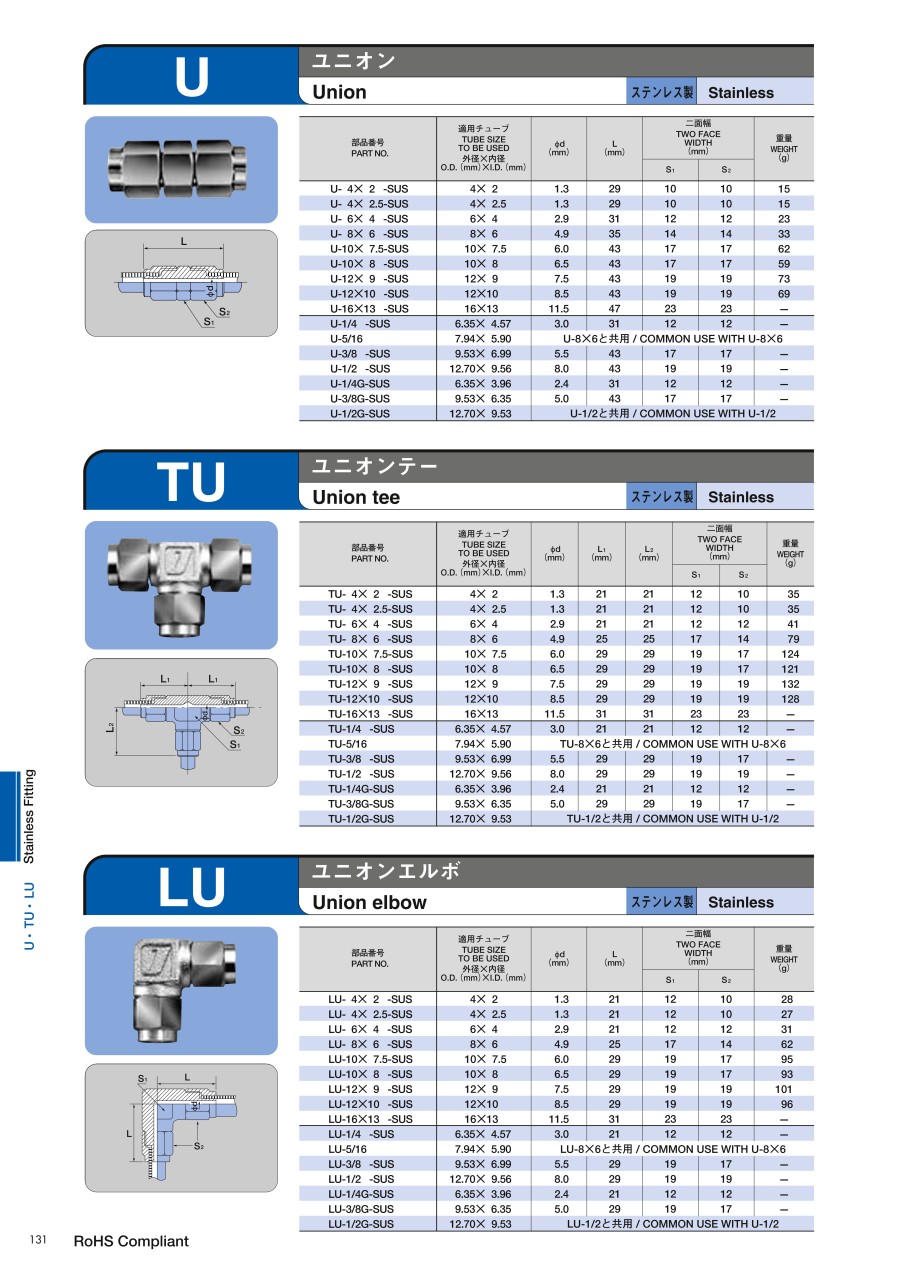

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
