ジュンロン黄銅製継手ユニオンエルボ

外形図

製品仕様

製品仕様

※1 使用流体が空気の場合+80℃まで水・油の場合は+70℃までご使用頂けますが、別売の金属スリーブをご使用下さい。又凍結させないで下さい。
※2 ジュンロンU_Sは除く
※3 ジュンロンチューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径・最小外径が0.2mm以内のチューブをご使用下さい。

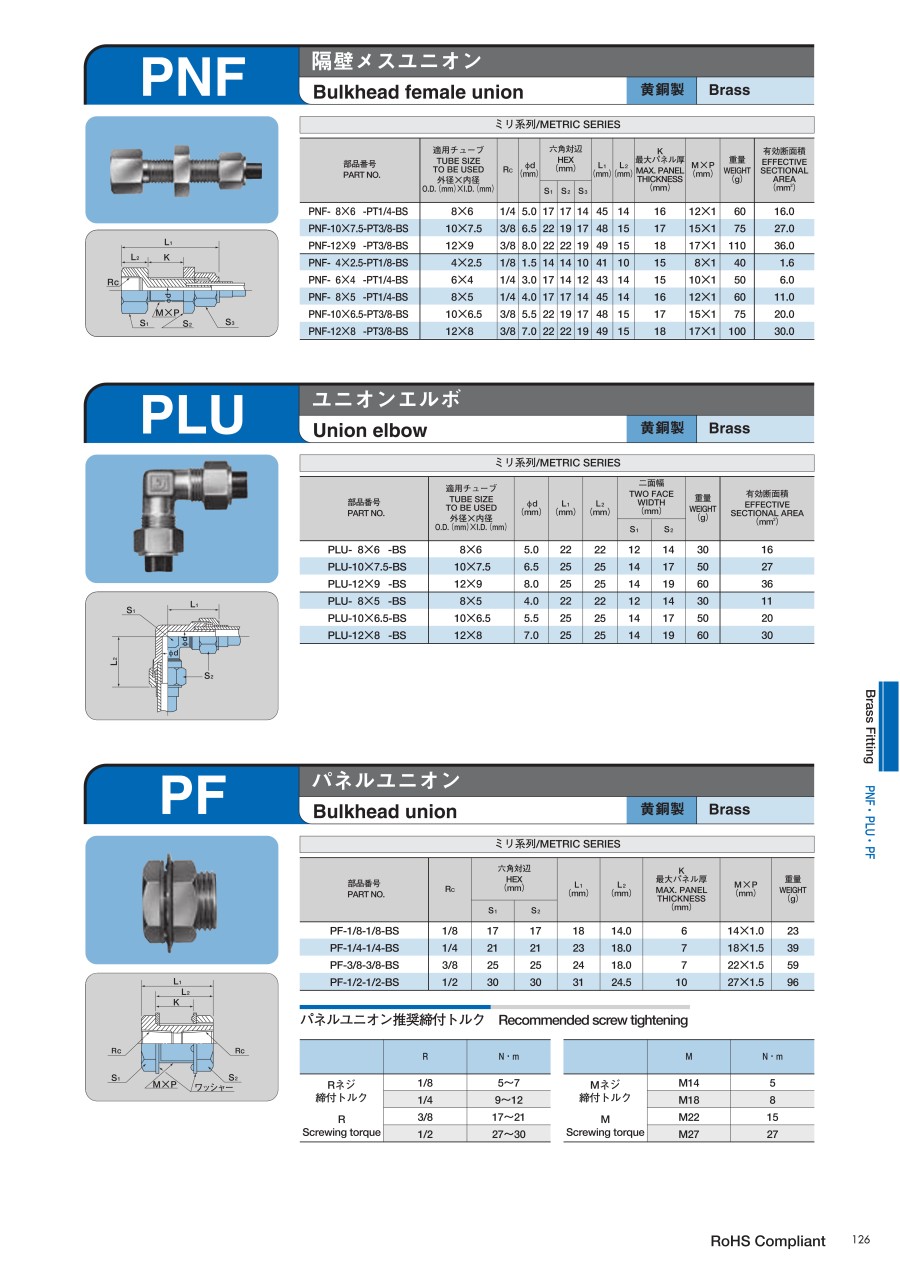

規格表

ミリ系列

使用例

使用方法

【チューブ接続方法】

• チューブを直角に切断し、袋ナットを多少ゆるめ、チューブを本体の底にあたるまで挿し込み、袋ナットの手締めを行って下さい。その後スパナにて本締めして下さい。ジュンロンA（ナイロンチューブ）SP₄チューブの場合手締後スパナで1.5回転、ジュンロンU（ウレタンチューブ）の場合2回転締付けて下さい。

商品特長詳細

構造

• 標準品には樹脂スリーブがセットされています。
  （PN16×12-PT1/2-BSおよびPL16×12-PT1/2-BSは、金属スリーブのみです。）
• ミリ系列とインチ系列の見分け方は、ミリ系列のスリーブがグレー、インチ系列のスリーブが黒となっています。又、インチ系列の袋ナットには”切カキ”が入っています。

管用ネジ推奨締付トルク

注意・禁止事項

注意・禁止事項

• チューブを外して再接続する場合は、チューブ先端を10mm程度切除し、スリーブを交換して下さい。
