メカニカル部品技術窓口
ジュンロン黄銅製継手エルボ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 320円～1,174円
- 税込単価
- 352円～1,291円
【特長】・ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」...
詳細情報を確認する商品情報
外形図
R（PT） ネジ別の色シール
R（PT）にはネジが一目で判別できるR（PT）ネジ毎の色シールがついています。
●R1/8:白 ●R1/4:青
●R3/8:黄 ●R1/2:灰
製品仕様
| 種類 | 使用流体 | 使用温度範囲※1 | 最高使用圧力 | 使用真空圧力※2 | 適用チューブ※3 | 使用流体 |
|---|---|---|---|---|---|---|
| ジュンロン黄銅製継手 | 空気 | -20℃～+60℃ | チューブ最高使用圧力に準拠 | 0.014KPa< | ジュンロンA （ナイロンチューブ） | 空気・水・油 |
| ジュンロンUS, UH （ポリウレタンチューブ） | 空気 | |||||
| ジュンロンUF （ポリウレタンチューブ） | 空気・水 | |||||
| ジュンロンUE （半導電性ポリウレタンチューブ） | 空気 | |||||
| ジュンロンUC （ポリウレタンチューブ） | 空気 | |||||
| 水・（油） | 0 （-20℃） ～ +60℃ | ジュンロンUFL （ポリウレタンチューブ） | 空気・水 | |||
| ジュンロンAP1,AP4 | 空気・水・油・有機溶剤 | |||||
| ジュンロンUP1 | 空気・水・油・有機溶剤 | |||||
| ジュンロンSP4,SPF （スパッターチューブ） | 空気・水 |
※1 使用流体が空気の場合+80℃まで水・油の場合は+70℃までご使用頂けますが、別売の金属スリーブをご使用下さい。又、凍結させないで下さい。
※2 ジュンロンUsは除く
※3 ジュンロンチューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。
構造
●標準品には樹脂スリーブがセットされています。（PN16×12-PT1/2-BSおよびPL16×12-PT1/2-BSは、金属スリーブのみです。）
●ミリ系列とインチ系列の見分け方は,ミリ系列のスリーブがグレー、インチ系列のスリーブが黒となっています。又、インチ系列の袋ナットには“切カキ”が入っています。

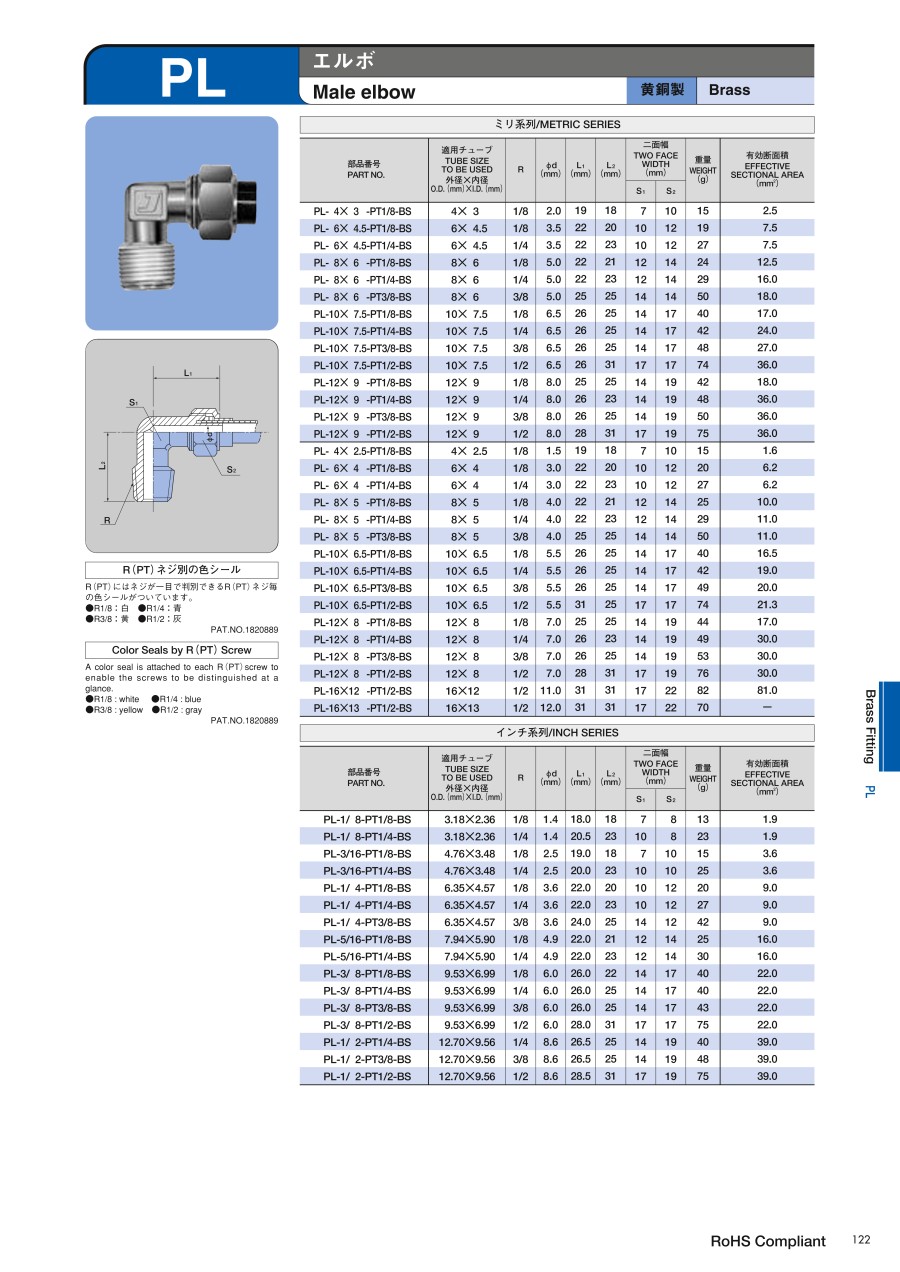

規格表
ミリ系列
インチ系列
管用ネジ推奨締付トルク
使用例
チューブ接続方法
チューブを直角に切断し、袋ナットを多少ゆるめ、チューブを本体の底にあたるまで挿し込み、袋ナットの手締めを行って下さい。その後スパナにて本締めして下さい。ジュンロンA（ナイロンチューブ）SP4チューブの場合手締後スパナで1.5回転、ジュンロンU（ウレタンチューブ）の場合2回転締付けて下さい。
注意・禁止事項
チューブを外して再接続する場合は、チューブ先端を10mm程度切除し、スリーブを交換して下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
844円 ( 928円 ) | 5日目 |
630円 ( 693円 ) | 7日目 |
595円 ( 655円 ) | 9日目 |
403円 ( 443円 ) | 7日目 |
371円 ( 408円 ) | 5日目 |
600円 ( 660円 ) | 7日目 |
355円 ( 391円 ) | 7日目 |
355円 ( 391円 ) | 7日目 |
698円 ( 768円 ) | 5日目 |
498円 ( 548円 ) | 5日目 |
522円 ( 574円 ) | 7日目 |
580円 ( 638円 ) | 7日目 |
507円 ( 558円 ) | 7日目 |
320円 ( 352円 ) | 7日目 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 5日目 |
390円 ( 429円 ) | 7日目 |
449円 ( 494円 ) | 7日目 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 7日目 |
368円 ( 405円 ) | 5日目 |
476円 ( 524円 ) | 在庫品1日目当日出荷可能 |
414円 ( 455円 ) | 7日目 |
568円 ( 625円 ) | 5日目 |
476円 ( 524円 ) | 在庫品1日目当日出荷可能 |
448円 ( 493円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
773円 ( 850円 ) | 5日目 |
540円 ( 594円 ) | 5日目 |
498円 ( 548円 ) | 7日目 |
594円 ( 653円 ) | 5日目 |
792円 ( 871円 ) | 7日目 |
538円 ( 592円 ) | 在庫品1日目当日出荷可能 |
518円 ( 570円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
713円 ( 784円 ) | 5日目 |
644円 ( 708円 ) | 在庫品1日目当日出荷可能 |
578円 ( 636円 ) | 5日目 |
618円 ( 680円 ) | 5日目 |
820円 ( 902円 ) | 5日目 |
618円 ( 680円 ) | 在庫品1日目当日出荷可能 |
604円 ( 664円 ) | 5日目 |
683円 ( 751円 ) | 在庫品1日目当日出荷可能 |
1,174円 ( 1,291円 ) | 5日目 |
1,061円 ( 1,167円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します
・チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます
・チューブが破壊するまで接続部分に異常はありません
・R（PT）ネジサイズ別のカラーネジシールつきです
【用途】
・空気圧配管・水圧・油圧
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
