メカニカル部品技術窓口
ジュンロン黄銅製継手ニップル
商品情報
外形図
R（PT） ネジ別の色シール
R（PT）にはネジが一目で判別できるR（PT）ネジ毎の色シールがついています。
●R1/8:白 ●R1/4:青
●R3/8:黄 ●R1/2:灰
製品仕様
| 種類 | 使用流体 | 使用温度範囲※1 | 最高使用圧力 | 使用真空圧力※2 | 適用チューブ※3 | 使用流体 |
|---|---|---|---|---|---|---|
| ジュンロン黄銅製継手 | 空気 | -20℃～+60℃ | チューブ最高使用圧力に準拠 | 0.014KPa< | ジュンロンA （ナイロンチューブ） | 空気・水・油 |
| ジュンロンUS, UH （ポリウレタンチューブ） | 空気 | |||||
| ジュンロンUF （ポリウレタンチューブ） | 空気・水 | |||||
| ジュンロンUE （半導電性ポリウレタンチューブ） | 空気 | |||||
| ジュンロンUC （ポリウレタンチューブ） | 空気 | |||||
| 水・（油） | 0 （-20℃） ～ +60℃ | ジュンロンUFL （ポリウレタンチューブ） | 空気・水 | |||
| ジュンロンAP1,AP4 | 空気・水・油・有機溶剤 | |||||
| ジュンロンUP1 | 空気・水・油・有機溶剤 | |||||
| ジュンロンSP4,SPF （スパッターチューブ） | 空気・水 |
※1 使用流体が空気の場合+80℃まで水・油の場合は+70℃までご使用頂けますが、別売の金属スリーブをご使用下さい。又、凍結させないで下さい。
※2 ジュンロンUsは除く
※3 ジュンロンチューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。
構造
●標準品には樹脂スリーブがセットされています。（PN16×12-PT1/2-BSおよびPL16×12-PT1/2-BSは、金属スリーブのみです。）
●ミリ系列とインチ系列の見分け方は,ミリ系列のスリーブがグレー、インチ系列のスリーブが黒となっています。又、インチ系列の袋ナットには“切カキ”が入っています。

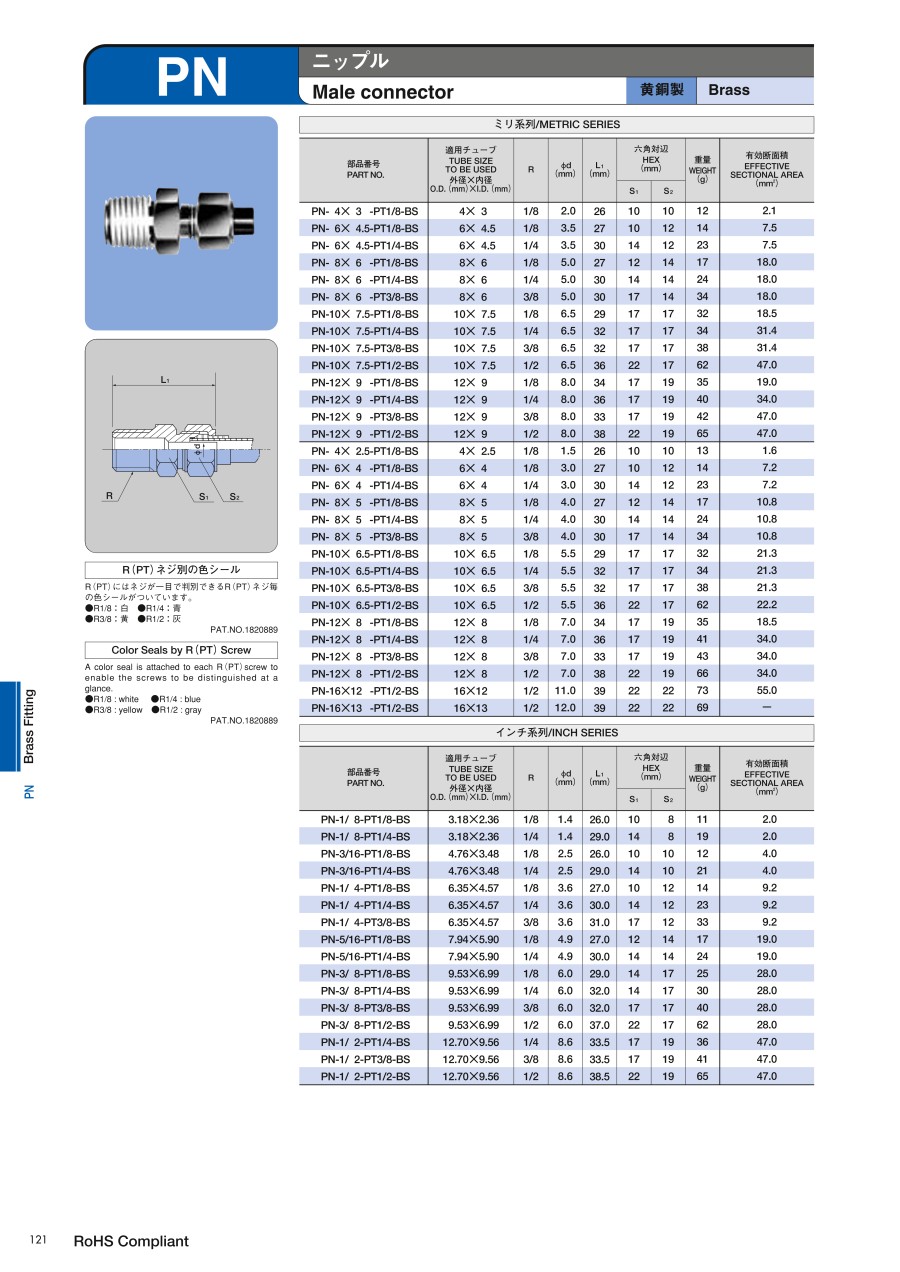

規格表
ミリ系列
インチ系列
管用ネジ推奨締付トルク
使用例
チューブ接続方法
チューブを直角に切断し、袋ナットを多少ゆるめ、チューブを本体の底にあたるまで挿し込み、袋ナットの手締めを行って下さい。その後スパナにて本締めして下さい。ジュンロンA（ナイロンチューブ）SP4チューブの場合手締後スパナで1.5回転、ジュンロンU（ウレタンチューブ）の場合2回転締付けて下さい。
注意・禁止事項
チューブを外して再接続する場合は、チューブ先端を10mm程度切除し、スリーブを交換して下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
558円 ( 614円 ) | 4日目 |
428円 ( 471円 ) | 4日目 |
438円 ( 482円 ) | 4日目 |
228円 ( 251円 ) | 5日目 |
178円 ( 196円 ) | 5日目 |
307円 ( 338円 ) | 4日目 |
268円 ( 295円 ) | 4日目 |
188円 ( 207円 ) | 4日目 |
518円 ( 570円 ) | 5日目 |
288円 ( 317円 ) | 5日目 |
333円 ( 366円 ) | 5日目 |
358円 ( 394円 ) | 7日目 |
271円 ( 298円 ) | 7日目 |
188円 ( 207円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 在庫品1日目当日出荷可能 |
217円 ( 239円 ) | 5日目 |
270円 ( 297円 ) | 4日目 |
242円 ( 266円 ) | 4日目 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
223円 ( 245円 ) | 7日目 |
188円 ( 207円 ) | 7日目 |
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
268円 ( 295円 ) | 7日目 |
358円 ( 394円 ) | 5日目 |
298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
518円 ( 570円 ) | 7日目 |
347円 ( 382円 ) | 5日目 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
515円 ( 567円 ) | 7日目 |
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
347円 ( 382円 ) | 5日目 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
527円 ( 580円 ) | 5日目 |
438円 ( 482円 ) | 4日目 |
355円 ( 391円 ) | 4日目 |
438円 ( 482円 ) | 4日目 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
438円 ( 482円 ) | 在庫品1日目当日出荷可能 |
958円 ( 1,054円 ) | 5日目 |
822円 ( 904円 ) | 7日目 |
詳細情報
基本情報
【特長】
・ミリ系列、黄銅製継手は日本工業規格JIS B8381「空気圧管継手」に適合します
・チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます
・チューブが破壊するまで接続部分に異常はありません
・R（PT）ネジサイズ別のカラーネジシールつきです
【用途】
・空気圧配管・水圧・油圧
