中空糸 膜式エアードライヤー フィルターセット MD
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 334,336円～971,062円特別価格
- 税込単価
- 367,770円～1,068,168円特別価格
他社の冷凍式ドライヤーを設置しているにもかかわらず、末端より水分が発生してお困...
詳細情報を確認する商品情報

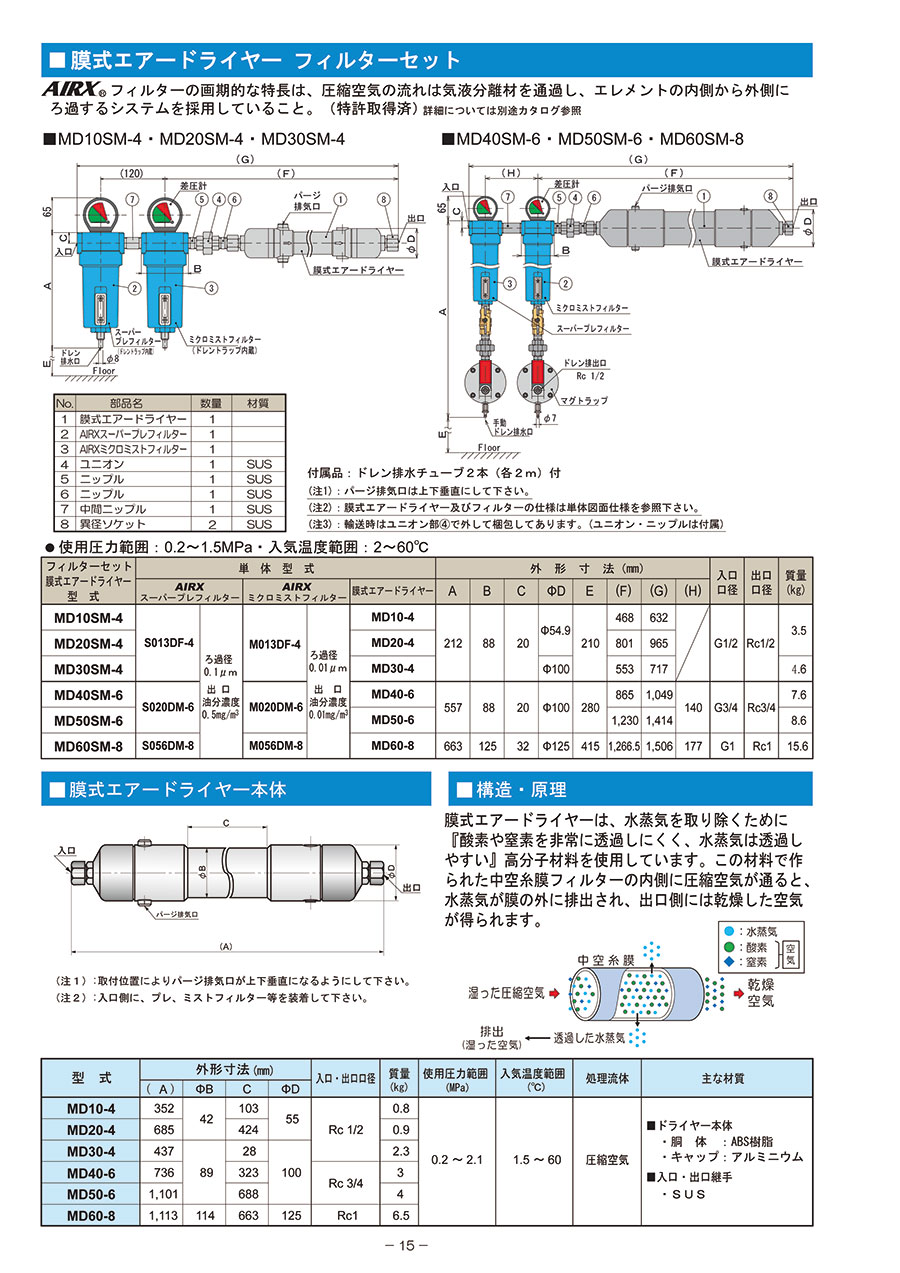

外形図
MD30SM-4
MD40SM-6、MD50SM-6、MD60SM-8
（注1）：パージ排気口は上下垂直にして下さい。
（注2）：輸送時はユニオン部（4）で外して梱包してあります。（ユニオン・ニップルは付属）
製品仕様
- 使用圧力範囲：0.2～1.5MPa
- 入気温度範囲：+2～+60℃
- 付属品：ドレン排水チューブ2本（各2m）付
| No. | 部品名 | 数量 | 材質 |
|---|---|---|---|
| 1 | 膜式エアードライヤー | 1 | - |
| 2 | AIRXスーパープレフィルター | 1 | |
| 3 | AIRXミクロミストフィルター | 1 | |
| 4 | ユニオン | 1 | SUS |
| 5 | ニップル | 1 | |
| 6 | ニップル | 1 | |
| 7 | 中間ニップル | 1 | |
| 8 | 異径ソケット | 2 |
製品仕様
| 型番 | MD30SM-4 | MD40SM-6 | MD50SM-6 | MD60SM-8 | |
|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||
| 使用条件範囲 | 入口空気圧力（MPa） | 0.2～1.5 | |||
| 入口空気温度（℃） | +1.5～+60（但し、凍結しないこと） | ||||
| 使用周囲温度（℃） | +1.5～+60（但し、凍結しないこと） | ||||
| 基準定格 | 出口空気露点（℃） | -25℃大気圧下（圧力下0.5℃） | |||
| 入口空気流量（L/min） | 220 | 447 | 753 | 1,313 | |
| 出口空気流量（L/min） | 187 | 380 | 640 | 1,088 | |
| パージ空気流量（L/min） | 33 | 67 | 113 | 225 | |
| 入口空気圧力（MPa） | 0.7 | ||||
| 入口空気温度（℃） | 25 | ||||
| 入口空気飽和温度（℃） | 25 | ||||
| 周囲温度（℃） | 25 | ||||
| 接続口径 | Rc1/2 | Rc3/4 | Rc1 | ||
| 質量（kg） | 4.6 | 7.6 | 8.6 | 15.6 | |
※基準定格内の出口露点の値は、1時間後の到達露点です。（フクハラ社試験値）
（注）分離膜透過圧縮空気は、酸素濃度が若干低くなりますので、呼吸器のエアー源や規定濃度で使用する機器には絶対に使用しないで下さい。また、作業環境に分離膜透過圧縮空気が流れる場合は、充分に換気を行って下さい。
規格表
使用例
取付例
詳細情報
基本情報
他社の冷凍式ドライヤーを設置しているにもかかわらず、末端より水分が発生してお困りの方。
低露点を必要としている方。
省エネを考えている方。
【特長】
・AIRXフィルターの画期的な特長は、圧縮空気の流れは気液分離材を通過し、エレメントの内側から外側にろ過するシステムを採用していること（特許取得済）。
・膜式エアードライヤーは、水蒸気を取り除くために『酸素や窒素を非常に透過しにくく、水蒸気は透過しやすい』高分子材料を使用しています。
・この材料で作られた中空糸膜フィルターの内側に圧縮空気が通ると、水蒸気が膜の外に排出され、出口側には乾燥した空気が得られます。
