ニッタ

キャンパカタイプ油圧用プッシュワン継手 CA【1～10個入り】

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,397円～13,926円

税込単価: 2,637円～15,319円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

リューザブルタイプ管用テーパオスねじ継手 A

通常価格(税別)： 798円 (税込価格：878円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

キャンパカタイプ油圧用プッシュワン継手 CE（F3130シリーズ専用）

通常価格(税別)： 2,560円 (税込価格：2,816円)

通常出荷日：在庫品1日目

キャンパカ継手は、ホースと継手のアセンブリがプッシュワン接続で完了する継手です...

詳細情報を確認する

種類
ストレート
接続形態
おねじ×管
接続種類
R
材質
スチール

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：スチール
使用温度範囲：-20～+100℃
適用アダプタ：030、130

規格表

商品特長詳細

キャンパカの特長とアセンブリ機構

1 プッシュワン接続

2 ホースの取り外し可能

3 ホースの巻きぐせ方向の修正

作業時間短縮（当社従来比50%減）。
作業時間短縮（当社従来比50%減）。
専用加締機不要（誰でも簡単に作業できる）。
現場での長さ合わせに最適。
緊急補修に便利。専用加締機不要（誰でも簡単に作業できる）。
現場での長さ合わせに最適。
緊急補修に便利。

配管時の長さ調整のための取り外し可能。
取り外し治具（TRL）も用意。
注意：加圧後は取り外しできません。

配管後に最適な方向へ巻きぐせが修正で
きる。
注意：加圧後は取り外しできません。

4 ニップル戻り止め機構

キャンパカのアセンブリ機構

当社独自のロックリングによるラチェット
機構採用。
可動配管でも安定した性能。
圧力変動にも対応。

加圧することにより、内圧に比例した加締力が得られます。

加圧後、ロックリングの働きにより加締めが戻ることを防止している。

注意・禁止事項

落下させると、ニップル部がホース挿入側に飛び出し、ロックしてしまう可能性があります。取り扱いにご注意ください。

型番リスト

表示件数

型番

接続ねじの呼び

適用ホース内径

(mm)

適用ホース外径

(mm)

最小内径

(φD)

1000・1400ホース

3130-02ホース

最小発注数量

R 1/8	3.6	8.3	1.5	-	対応	1パック 10個入り
R 1/4	6.3	10.4	3.5	対応	-	1個
R 3/8	9.5	14.0	6.0	対応	-	1個
R 1/2	12.7	17.4	9.0	対応	-	1個

通常単価(税別) (税込単価)	通常出荷日

13,926円 ( 15,319円 )	3日目
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
2,757円 ( 3,033円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

キャンパカ継手は、ホースと継手のアセンブリがプッシュワン接続で完了する継手です。加締機は必要なく、誰でも簡単・確実に現場アセンブリが可能です。

【特長】
・プッシュワン接続
・作業時間短縮
・現場での長さ合わせに最適
・緊急補修に便利
・ホースの取り外し可能
・配管時の長さ調整のための取り外し可能（注意：加圧後は取り外しできません）
・取り外し治具（TRL）も用意
・ホースの巻きぐせ方向の修正
・配管後に最適な方向へ巻きぐせが修正できる（注意：加圧後は取り外しできません）
・ニップル戻り止め機構
・独自のロックリングによるラチェット機構採用
・可動配管でも安定した性能
・圧力変動にも対応

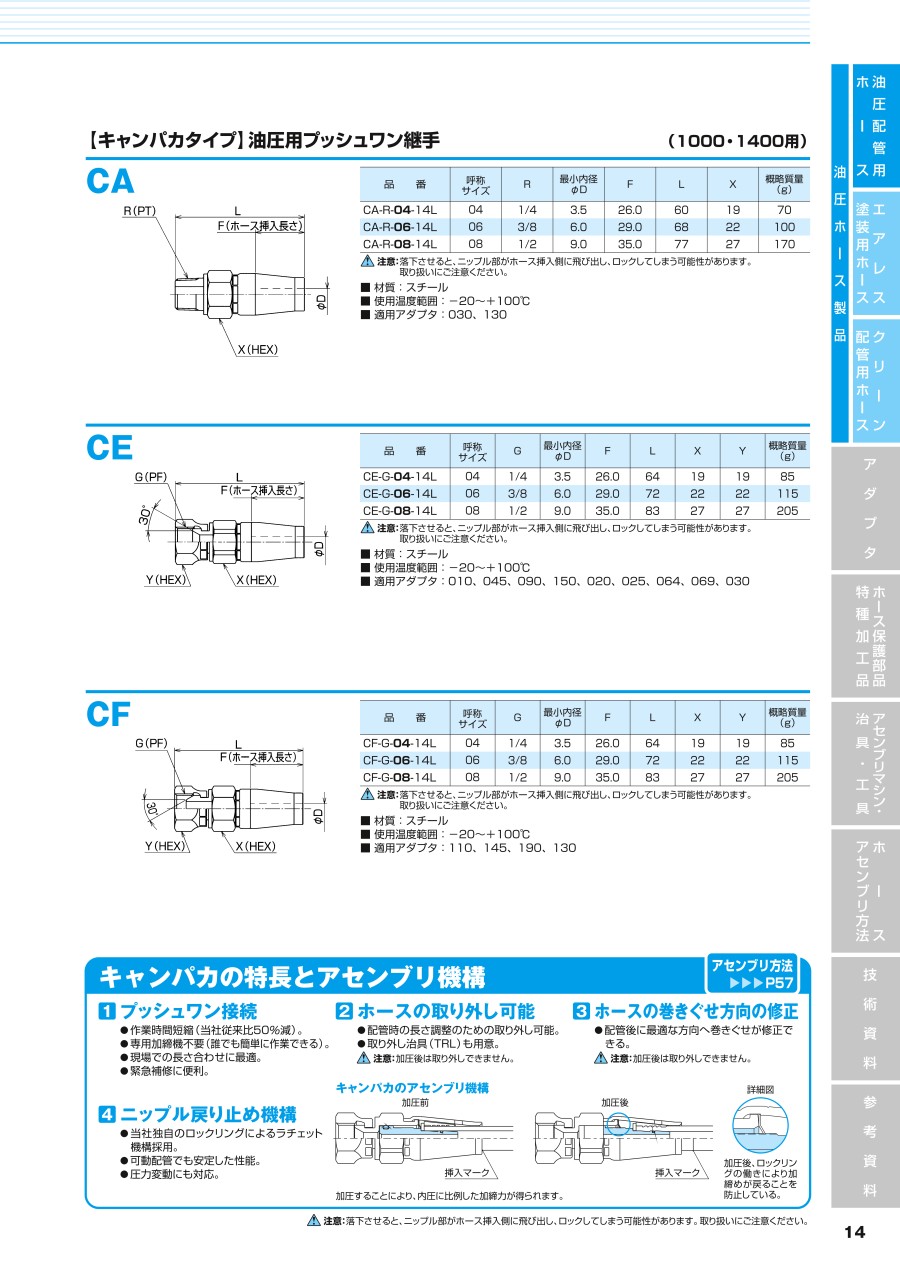

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
