ニッタ

スウェイジタイプ管用テーパオスねじ継手 SA

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 663円～9,176円

税込単価: 729円～10,094円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

スウェイジタイプ管用平行メスねじユニオン継手（30°オスシート付） SF

通常価格(税別)： 720円 (税込価格：792円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

スウェイジタイプ管用平行メスねじユニオン継手（30°メスシート付） SE

通常価格(税別)： 775円 (税込価格：853円)

通常出荷日：在庫品1日目

スウェイジ継手は、ホースに加締めて使用する継手です。ホースとの加締め（アセンブ...

詳細情報を確認する

種類
ストレート
接続形態
おねじ×管
接続種類
R
接続ねじの呼び
R 1/4

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

スチールタイプ

材質：スチール
適用アダプタ：030、130

ステンレスタイプ

材質：ステンレススチール SUS304
適用アダプタ：030、130

規格表

スチールタイプ

※1000-08はSP14-08、1100-08はSP10-08をご使用ください。

ステンレスタイプ

型番リスト

表示件数

型番

材質

適用ホース内径

(mm)

適用ホース外径

(mm)

最小内径

(φD)

LF70ホース

1000・1100・1400・1500ホース

N3130・3130・3000・3700ホース

N3000・HTホース

3R80ホース

最小発注数量

スチール	4.8	10.4～10.5	2.8	-	-	対応	-	-	1個
スチール	4.8	12.7	2.8	-	-	-	-	対応	5個
スチール	5.1	8.8	3.0	-	対応	-	-	-	5個
[ステンレス] SUS304	4.8	10.4～10.5	3.0	-	-	対応	-	-	1個
スチール	6.3～6.4	12.4～13.3	3.9	-	-	対応	対応	-	5個
スチール	6.3	15.5	3.9	-	-	-	-	対応	5個
[ステンレス] SUS304	6.3	15.5	3.9	-	-	-	-	対応	1個
スチール	6.3～6.4	10.3～11.1	3.5	対応	対応	-	-	-	1個
[ステンレス] SUS304	6.3	10.4～11.1	3.5	-	対応	-	-	-	1個
[ステンレス] SUS304	6.3～6.4	12.4～13.3	3.9	-	-	対応	対応	-	1個
スチール	7.9～8.1	13.8～14.7	5.6	-	-	対応	-	-	5個
スチール	9.5～9.8	16.0～16.4	6.8	-	-	対応	-	-	1個
スチール	9.5	13.9	6.8	対応	対応	-	-	-	5個
[ステンレス] SUS304	9.5	14.0～15.1	6.8	-	対応	-	-	-	1個
スチール	9.5	17.5～19.1	6.8	-	-	-	対応	対応	5個
[ステンレス] SUS304	9.5	17.5～19.1	6.8	-	-	-	対応	対応	1個
[ステンレス] SUS304	9.5～9.8	16.0～16.4	6.8	-	-	対応	-	-	1個
スチール	12.7～12.8	19.8～20.3	10.0	-	-	対応	-	-	1個
スチール	12.7	17.4	9.5	対応	対応	-	-	-	5個
[ステンレス] SUS304	12.7	17.4～18.8	9.5	-	対応	-	-	-	1個
スチール	12.7	21.3～22.2	10.0	-	-	-	対応	対応	5個
[ステンレス] SUS304	12.7	21.3～22.2	10.0	-	-	-	対応	対応	1個
[ステンレス] SUS304	12.7～12.8	19.8～20.3	10.0	-	-	対応	-	-	1個
スチール	15.9	25.5	13.0	-	-	-	対応	-	5個
スチール	19.0～19.2	26.2～26.6	16.0	-	-	対応	-	-	1個
スチール	19.0	28.6	16.0	-	-	-	-	対応	5個
[ステンレス] SUS304	19.0～19.2	26.2～26.6	16.0	-	-	対応	-	-	1個
スチール	25.4～25.7	33.0～33.4	20.9	-	-	対応	-	-	5個
スチール	25.4	36.9	20.9	-	-	-	-	対応	5個
[ステンレス] SUS304	25.4～25.7	33.0～33.4	20.9	-	-	対応	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

807円 ( 888円 )	4日目
825円 ( 908円 )	4日目
690円 ( 759円 )	4日目
2,965円 ( 3,262円 )	4日目
930円 ( 1,023円 )	4日目
909円 ( 1,000円 )	4日目
4,211円 ( 4,632円 )	4日目
663円 ( 729円 )	4日目
3,406円 ( 3,747円 )	4日目
2,872円 ( 3,159円 )	4日目
909円 ( 1,000円 )	4日目
1,127円 ( 1,240円 )	4日目
721円 ( 793円 )	4日目
3,701円 ( 4,071円 )	4日目
1,010円 ( 1,111円 )	4日目
7,056円 ( 7,762円 )	4日目
2,965円 ( 3,262円 )	4日目
1,234円 ( 1,357円 )	4日目
934円 ( 1,027円 )	4日目
5,034円 ( 5,537円 )	4日目
1,226円 ( 1,349円 )	4日目
7,563円 ( 8,319円 )	4日目
3,886円 ( 4,275円 )	4日目
1,630円 ( 1,793円 )	4日目
1,812円 ( 1,993円 )	4日目
1,719円 ( 1,891円 )	4日目
6,186円 ( 6,805円 )	4日目
1,885円 ( 2,074円 )	4日目
2,021円 ( 2,223円 )	4日目
9,176円 ( 10,094円 )	4日目

詳細情報

基本情報

基本情報

スウェイジ継手は、ホースに加締めて使用する継手です。ホースとの加締め（アセンブリ）は専用の手動式アセンブリツール［マーク10］、油圧式アセンブリマシン［マーク9］を使用することにより誰でも簡単に行えます。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

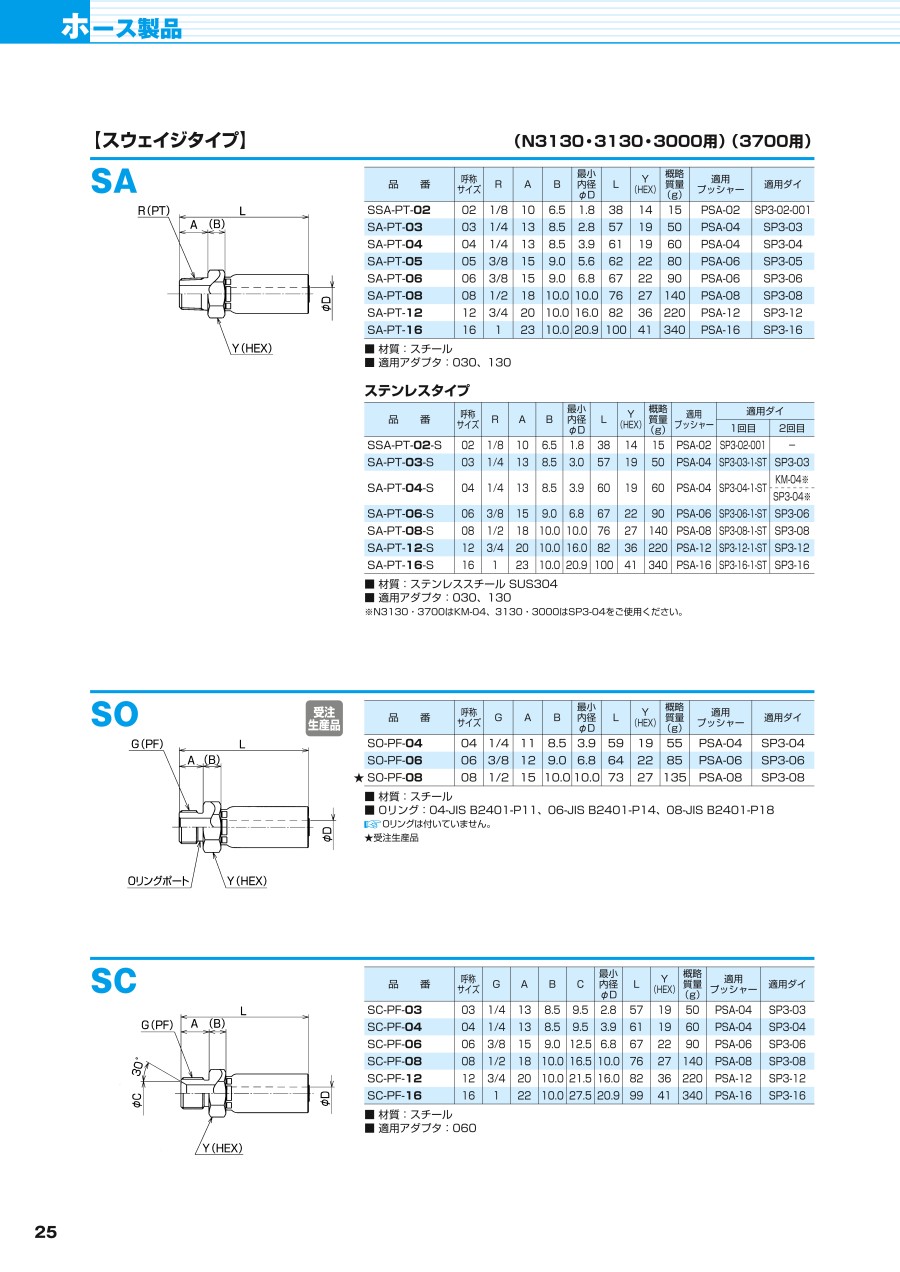

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
