日本ケミカルスクリュー

PVC（ポリ塩化ビニル）六角ボルト

PVC（ポリ塩化ビニル）六角ボルト
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
138円～177円
税込単価
152円～195円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

PP（ポリプロピレン） 六角ボルト

日本ケミカルスクリュー

PP（ポリプロピレン） 六角ボルト
5
通常価格(税別)： 141円 (税込価格：155円)

通常出荷日：在庫品1日目

耐酸性・耐アルカリ性・耐水性に優れるPVC製の六角ボルト。【特長】・優れた耐水...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
数量：

型番リスト

表示件数
  • 1
    • 型番
    PVC/BT-M5-L15
    PVC/BT-M16-L40

    ねじの呼び(M)

    長さL、またはl(mm)

    ピッチ

    (mm)

    B

    H

    		RoHS?最小発注数量
    5
    15
    0.8
    8
    3.5
    10
    1個
    16
    40
    2
    24
    10
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    177円
    ( 195円 )
    在庫品1日目当日出荷可能
    138円
    ( 152円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    耐酸性・耐アルカリ性・耐水性に優れるPVC製の六角ボルト。
    【特長】
    ・優れた耐水性・耐酸性・耐アルカリ性・耐溶剤性を持ち、配水管等に使われる。
    ・耐熱性に劣り、燃焼時には塩素ガス等の有害物質が発生する。
    ・耐候性にも優れるため、屋外環境にも最適。
    【用途】
    ・配管部材、半導体製造装置、洗浄装置に最適。
    ・土木建築部材としての使用に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品情報

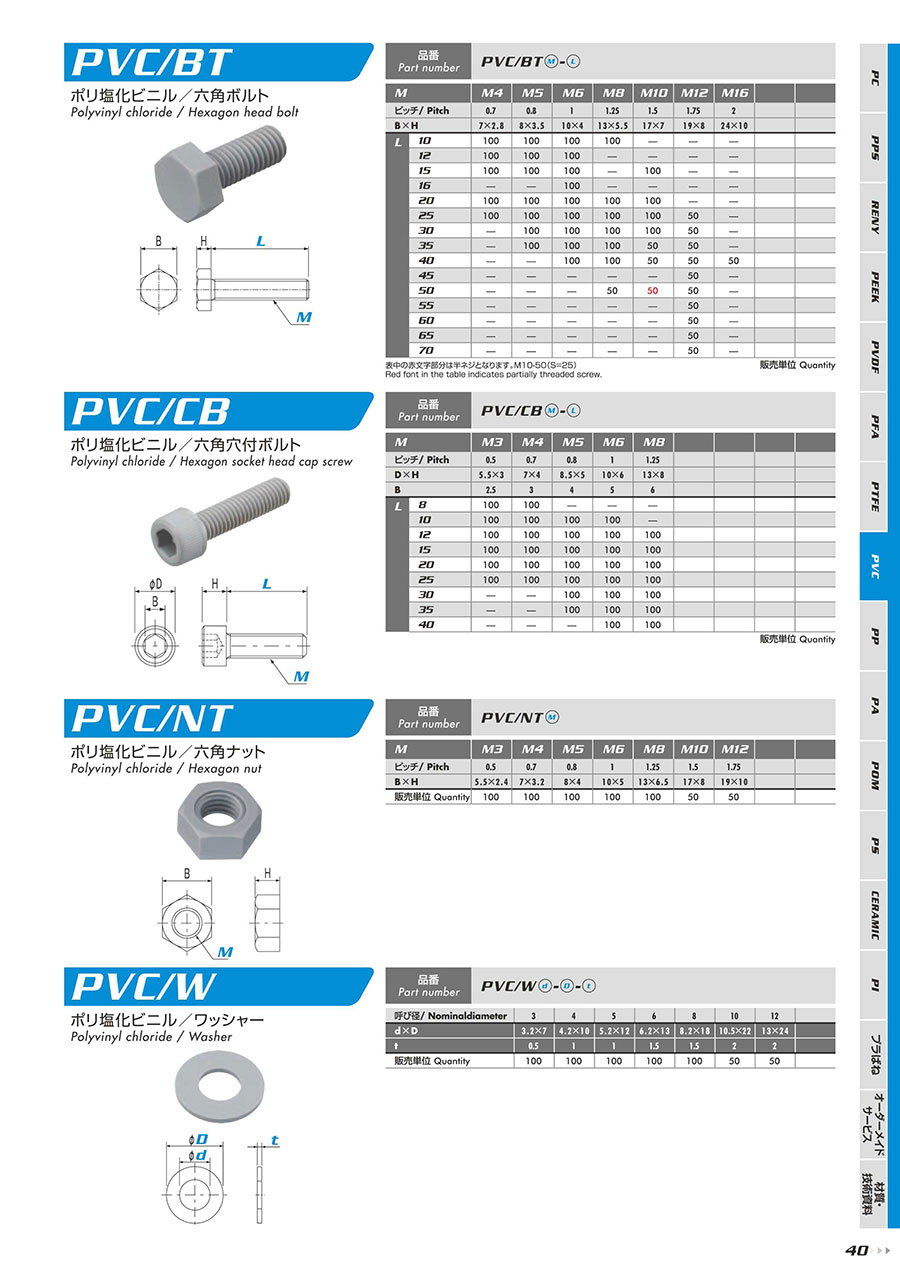

    外形図

    外形図
    M4568101216
    B×H7×2.88×3.510×413×5.517×719×824×10
    ピッチ0.70.811.251.51.752
    L(mm)10100100100────
    12100100100────
    15100100100─100──
    20100100100100100──
    2510010010010010050─
    30─10010010010050─
    35─1001001005050─
    40──100100505050
    45─────50─
    50───5050(*)50─
    55─────50─
    60─────50─
    65─────50─
    70─────50─
    • ※ 表中の(*)部分は半ネジとなります。M10-50（S=25）

    ねじり破断トルク

    単位／UnitM1.7M2M2.6M3M4M5M6M8M10M12M16
    N • m----0.330.60.962.174.368.579.15

    引張破断荷重

    単位／UnitM1.7M2M2.6M3M4M5M6M8M10M12M16
    N----4236668551605261838234111
    • 外観に黒点（スラッジ）が入ることがありますが性能には影響ありません。
    • 成形時にネジのピッチズレが生じるため、同材質のナットと組み合わせてご使用ください。
    • ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください。
    • ネジ先端部のゲート残りは0.2mm以下です。
    • 表中の数値は参考値であり保証値ではありません。
    • 締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50%です。
    • 耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
    • ロット、各種条件により若干変色することがあります。
    • ワッシャーは若干のソリが出る場合があります。

    開発秘話



    成形時に腐食性のガスが発生することや、金型の腐食が発生するなどの問題があり、設備や金型材質等の試行錯誤を繰り返し、製品化に至りました。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    PVC（ポリ塩化ビニル）六角ボルトのレビュー
    4.1平均満足度：4.110件のレビュー
    樹脂製品に
    4
    満足度：4.02020/06/30
    樹脂製品の固定設置に使用しました。 長年使用していますが、品質も良く、信頼のできる部品です。
    1人が参考にしています。
    電気絶縁
    5
    満足度：5.02016/07/05
    納期が早く価格も安くて選びました。電気絶縁性能も良く役立っています。
    1人が参考にしています。
    樹脂パネル固定に使用
    4
    満足度：4.02023/01/16
    軽量で美感は感じられますが、締め付け具合が気持ち悪くて、 折りそうで恐る恐るでした。
    0人が参考にしています。
    仮止め用として
    3
    満足度：3.02022/06/01
    寸法精度などは問題ありません 手で仮締めする際に、ネジ頭の六角部にシャープｴｯｼﾞがあり、痛かったです 1本から買えたの...もっと読む
    0人が参考にしています。
    製品に使用しています
    5
    満足度：5.02022/02/25
    当社で設計、製作している製品に使用しています。耐薬品性が必要な部分の部品の取り付けに、耐薬品のあるこの商品を選定しました...もっと読む
    0人が参考にしています。
    10件全て見る

    よくあるご質問（FAQ）

    Q耐熱性は良いですか？
    A
    樹脂の中で耐熱性は低い部類に入ります。耐熱温度は約35℃です。耐熱性を要求されない箇所への使用でしたら、比較的コストを抑えて使用可能です。
