ダウェルピン DP・m6【1～100個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 40円～12,528円
- 税込単価
- 44円～13,781円
【特長】プラス公差のダウエルピンです。【形状】ストレート/段付平行【材質】SK...
詳細情報を確認する未確定：候補が124型番あります。
商品情報
- 一部、下記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください
| 呼び径 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 16 | 20 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | 基準 寸法 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 16 | 20 | |
| 許 容 差 | m6 | +0.008 +0.002 | +0.012 +0.004 | +0.015 +0.006 | +0.018 +0.007 | +0.021 +0.00 | |||||||||
| R寸法 | 0.5 | 0.8 | 0.8 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2.5 | 3 | |||
| 真円度 | 2μm | 3μm | 4μm | 5μm | |||||||||||
| L公差 | ±0.2 | ||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
250円 ( 275円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
252円 ( 277円 ) | 1日目 |
253円 ( 278円 ) | 1日目 |
255円 ( 281円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
258円 ( 284円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
252円 ( 277円 ) | 1日目 |
253円 ( 278円 ) | 1日目 |
255円 ( 281円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
258円 ( 284円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
250円 ( 275円 ) | 1日目 |
252円 ( 277円 ) | 1日目 |
252円 ( 277円 ) | 1日目 |
254円 ( 279円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
258円 ( 284円 ) | 1日目 |
260円 ( 286円 ) | 1日目 |
261円 ( 287円 ) | 1日目 |
264円 ( 290円 ) | 1日目 |
264円 ( 290円 ) | 1日目 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
254円 ( 279円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
259円 ( 285円 ) | 1日目 |
261円 ( 287円 ) | 1日目 |
263円 ( 289円 ) | 1日目 |
264円 ( 290円 ) | 1日目 |
266円 ( 293円 ) | 1日目 |
4,245円 ( 4,670円 ) | 1日目 |
4,322円 ( 4,754円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
256円 ( 282円 ) | 1日目 |
40円 ( 44円 ) | 3日目 |
258円 ( 284円 ) | 1日目 |
260円 ( 286円 ) | 1日目 |
262円 ( 288円 ) | 1日目 |
56円 ( 62円 ) | 3日目 |
267円 ( 294円 ) | 1日目 |
269円 ( 296円 ) | 1日目 |
271円 ( 298円 ) | 1日目 |
258円 ( 284円 ) | 1日目 |
260円 ( 286円 ) | 1日目 |
260円 ( 286円 ) | 1日目 |
45円 ( 50円 ) | 3日目 |
264円 ( 290円 ) | 1日目 |
267円 ( 294円 ) | 1日目 |
269円 ( 296円 ) | 1日目 |
4,447円 ( 4,892円 ) | 1日目 |
272円 ( 299円 ) | 1日目 |
274円 ( 301円 ) | 1日目 |

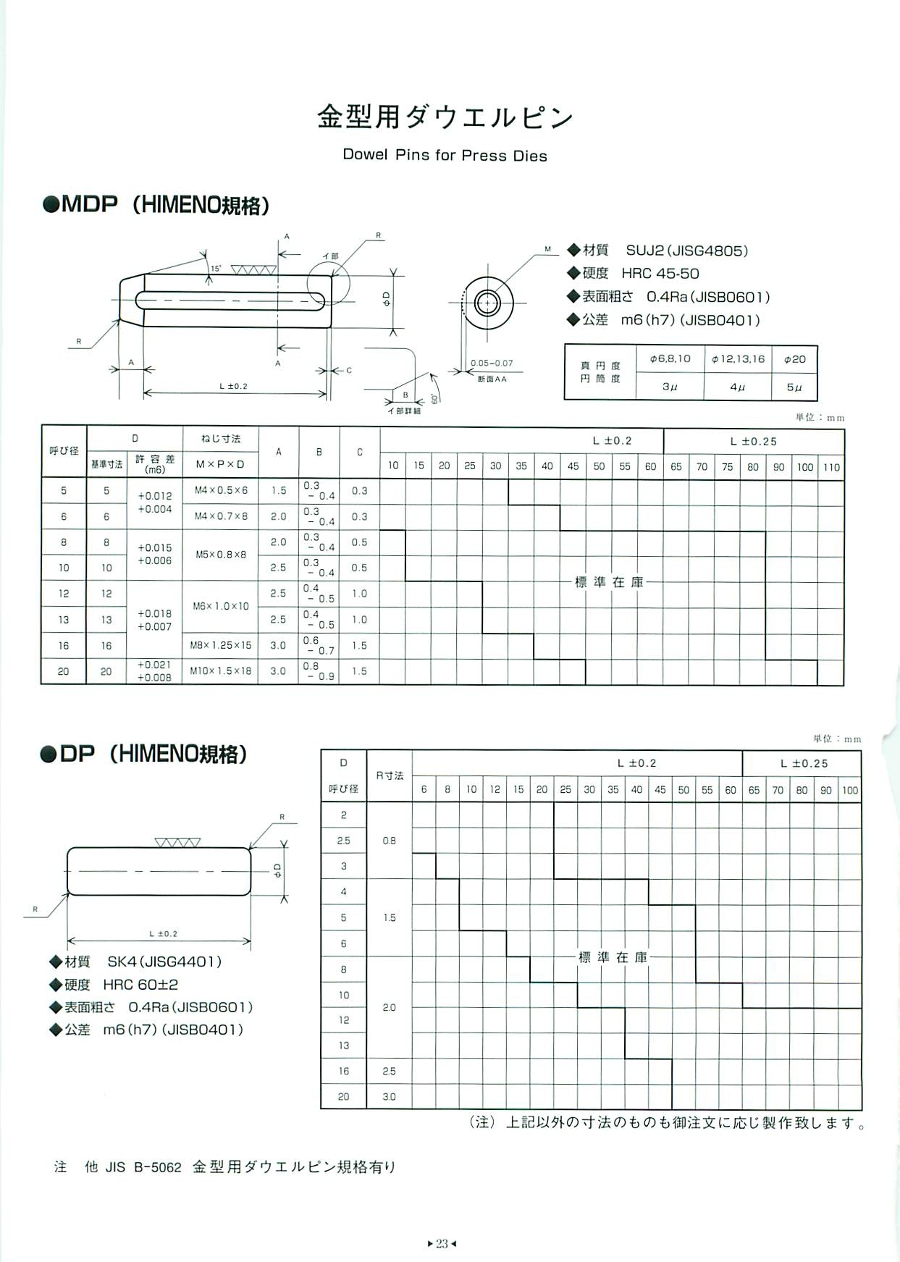

カタログ
商品担当おすすめ
ダウェルピン DP・m6のレビュー
位置決め
4
4.02021/05/25
割と安価で品質もよく、いい商品だと思いました。また機会があれば購入したいと思います。
0人が参考にしています。
