S45C-Q 内ねじ付きテーパピン【1～40個入り】

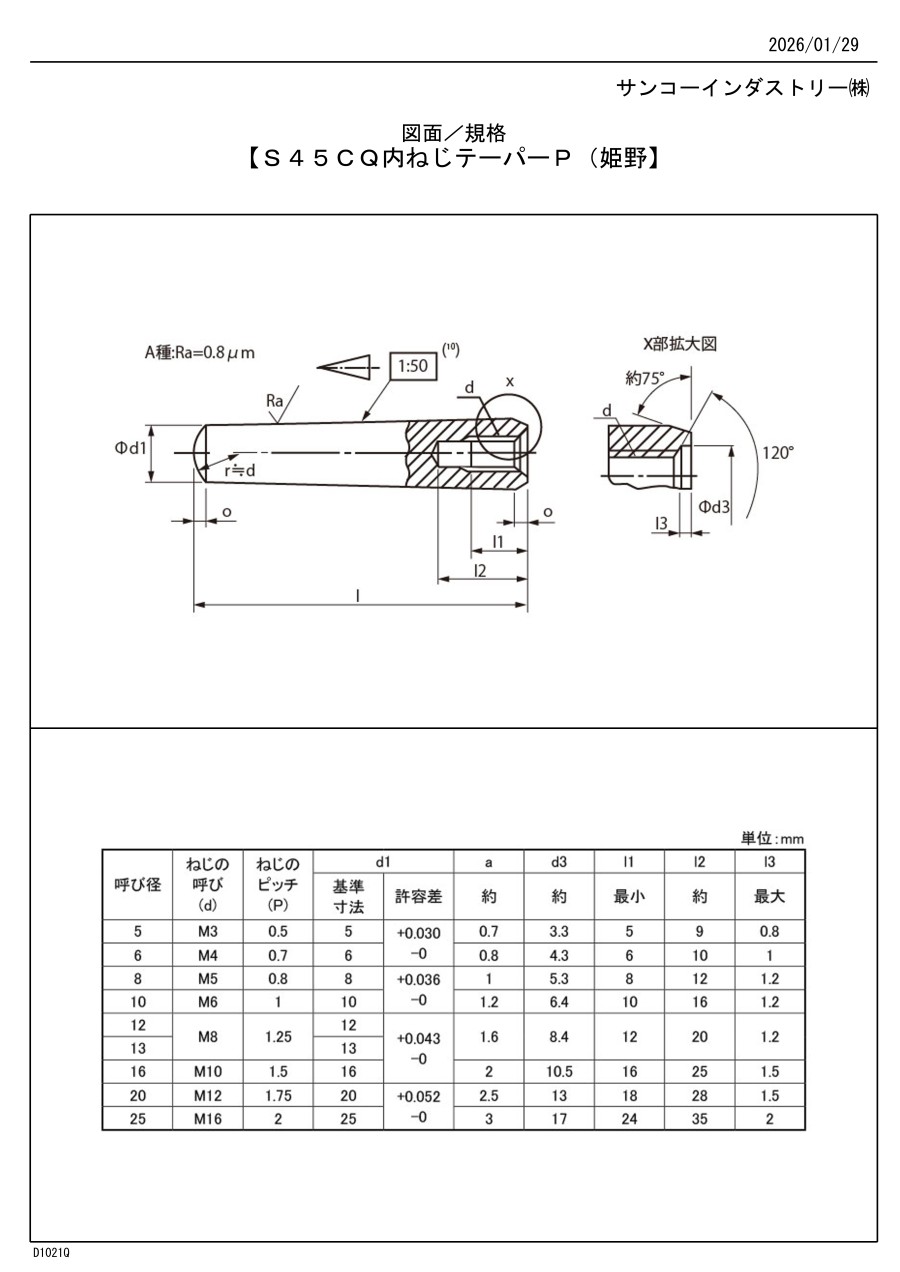

外形図

製品仕様

L寸法及び公差

商品特長詳細

1. 適用範囲

この規格は、一般に使用するテーパ1/50の鋼製テーパピン（以下、鋼ピンという。）及びステンレス鋼製テーパピン（以下、ステンレスピンという。）について規定する。なお、この規格で鋼ピン及びステンレスピンを総称する場合は、単にピンという。

2. 等級

ピンの特級は、テーパの許容差によって、1級及び2級に区別する。

3. 硬さ

ピンの硬さは、表1（JIS規格参照）による。

4. 形状・寸法及び精度

ピンの形状・寸法は、付表による。ただし、テーパ精度は表2（JIS規格参照）による。

5. 外観

ピンには、使用上有害な割れ、きず、かえり、さびなどの欠陥がなく、テーパ部の表面粗さは、1級のものは、JIS B 0601（表面粗さ）の3.2S、2級のものは、6.2Sとする。

6. 熱処理及び材料

ピンの熱処理及び材料は、原則として表3による。

7. 表面処理

ピンの表面処理は、一般に施さない。ただし、鋼ピンの場合は、供給時にさび止め油を塗布する。なお、めっきその他の表面処理を必要とする場合は、注文者が指定する。

8. 検査

（1）硬さ検査
ピンの硬さ検査は、JIS Z 2244（ビッカース硬さ試験方法）又は JIS Z 2245（ロックウェル硬さ試験方法）に規定する試験方法によって行い、ピンの端部又はテーパ部の硬さが 3.の規定に適合し なければならない。
なお、ピンの硬さは、ビッカース硬さ又はロックウェル硬さのいずれによってもよいが、硬さの測定値に疑義が生じた場合は、ビッカース硬さによって合否を決める。

（2）形状・寸法検査
ピンの形状・寸法検査は、直接測定、限界ゲージその他の方法によって行い、4. の規定に適合しなけれはならない。

（3）外観検査
ピンの外観検査は、目視によって行い、5.の規定に適合しなければならない。ただし、テーパ部の表面粗さは、JIS B 1071（ねじ部品の精度測定方法）に規定する表面粗さの測定方法又はこれに代わる方法によって行う。

（4）受渡検査
受渡時のロットに対する抜取検査方式は、受渡当事者間の協定による。

9. 適用範囲

ピンの呼び方は、規格番号又は規格名称、等級、呼び径×長さ（l）及び材料による。ただし、特に指定事項のある場合は、その後に付け加える。

10. 包装の表示

包装には、外面に次の事項を表示しなければならない。

（1）規格名称
（2）等級
（3）呼び径×長さ
（4）材料
（5）数量・指定事項
（6）製造業者名又はその略号

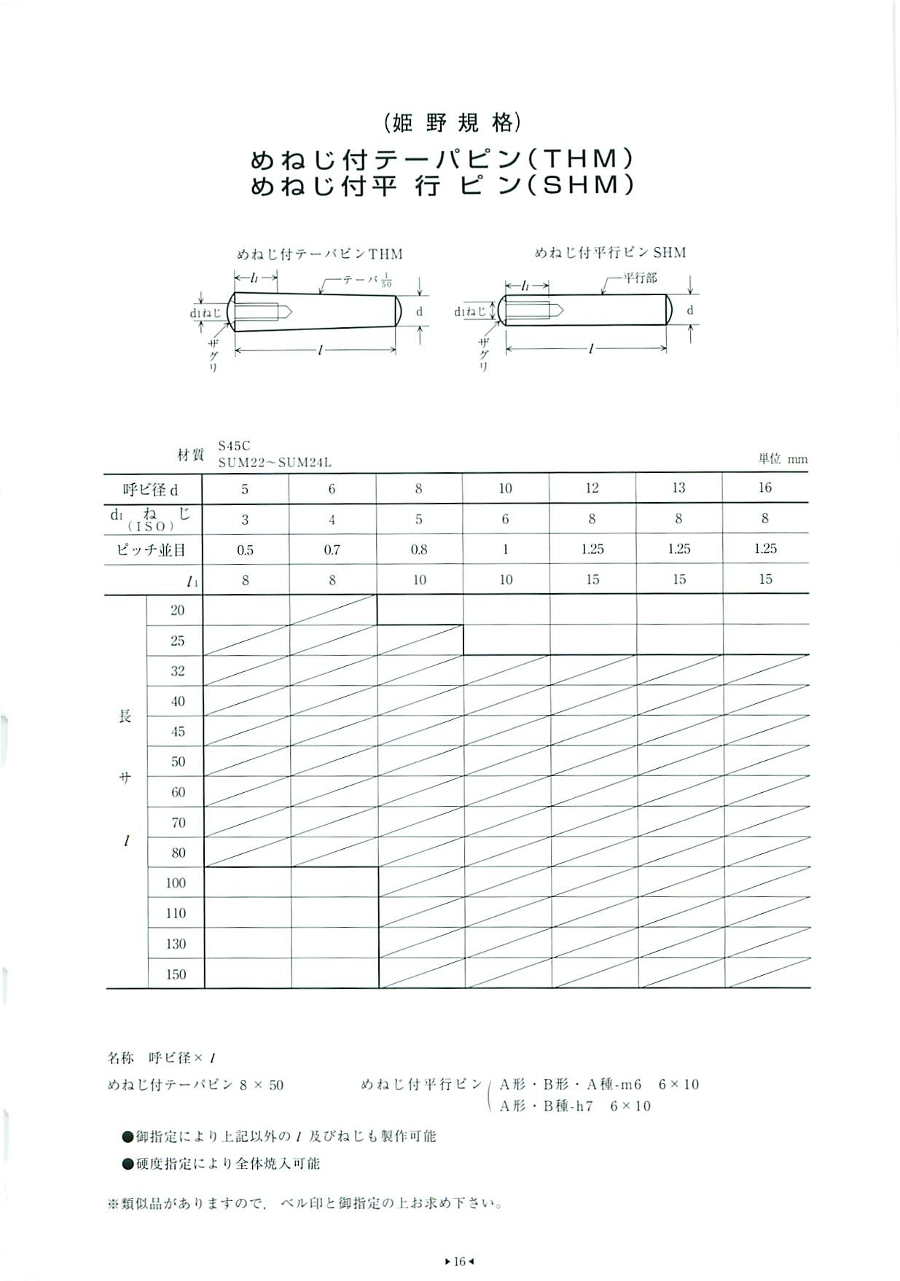

付表

単位: mm
