S45C-Q 内ねじ付 平行ピン m6
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 204円～1,600円
- 税込単価
- 224円～1,760円
平行ピンの一種で、内部にねじ（タップ穴）がついている。【特長】・内ねじ加工がさ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- ただいま本製品において受注増に伴い品薄状態のため納期不安定な状況が続いております。代替品として下記製品をご検討いただけますと幸いです。
内ねじ付平行ピン【m6】
未確定：候補が121型番あります。
商品情報

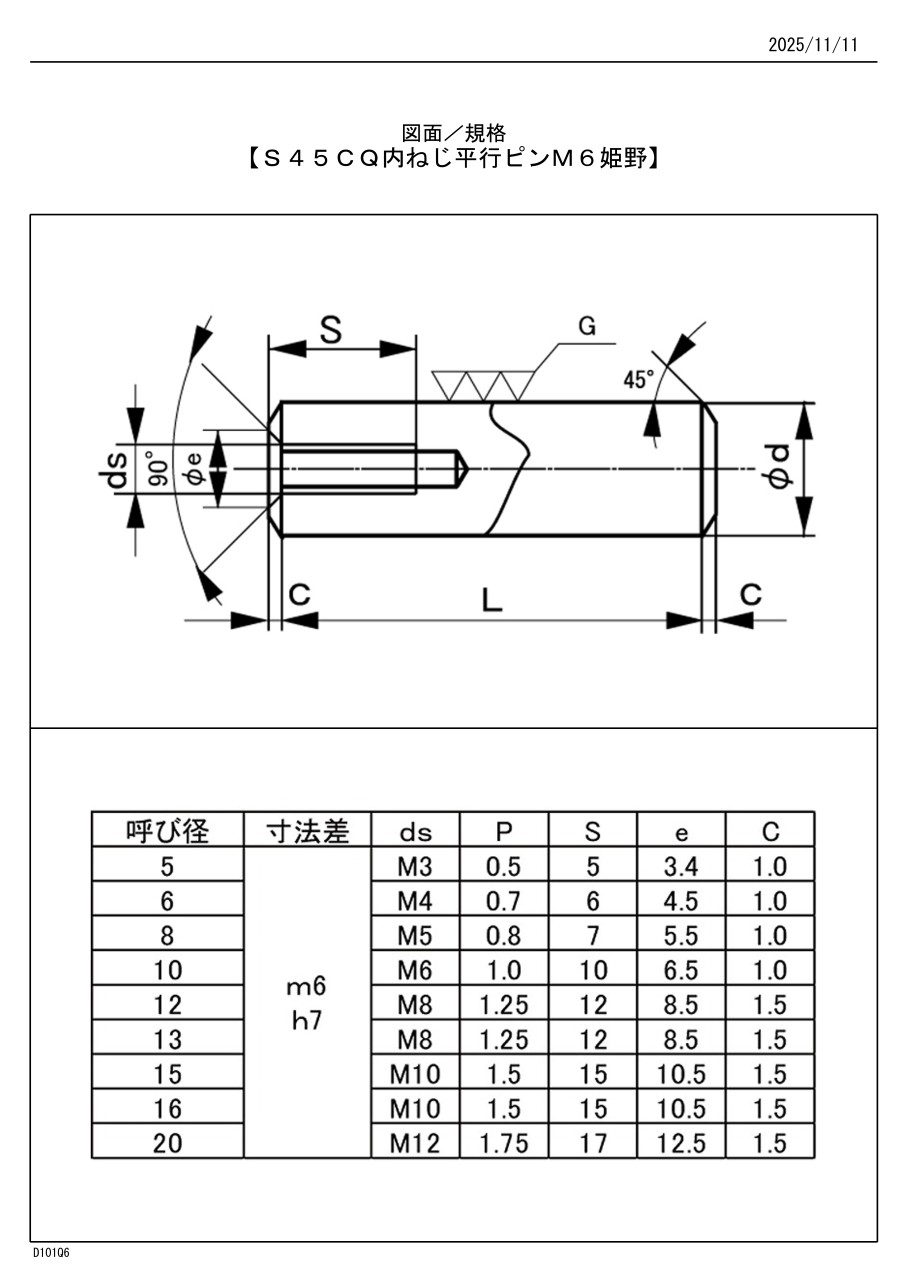

外形図
規格表
| 呼び径 | 寸法差 | ds | P | S | e | C |
|---|---|---|---|---|---|---|
| 5 | m6 | M3 | 0.5 | 5 | 3.4 | 1.0 |
| 6 | M4 | 0.7 | 6 | 4.5 | 1.0 | |
| 8 | M5 | 0.8 | 7 | 5.5 | 1.0 | |
| 10 | M6 | 1.0 | 10 | 6.5 | 1.0 | |
| 12 | M8 | 1.25 | 12 | 8.5 | 1.5 | |
| 13 | M8 | 1.25 | 12 | 8.5 | 1.5 | |
| 15 | M10 | 1.5 | 15 | 10.5 | 1.5 | |
| 16 | M10 | 1.5 | 15 | 10.5 | 1.5 | |
| 20 | M12 | 1.75 | 17 | 12.5 | 1.5 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
409円 ( 450円 ) | 在庫品1日目当日出荷可能 |
447円 ( 492円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
336円 ( 370円 ) | 1日目 |
388円 ( 427円 ) | 在庫品1日目当日出荷可能 |
388円 ( 427円 ) | 在庫品1日目当日出荷可能 |
379円 ( 417円 ) | 在庫品1日目当日出荷可能 |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
204円 ( 224円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
303円 ( 333円 ) | 在庫品1日目当日出荷可能 |
371円 ( 408円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 1日目 |
297円 ( 327円 ) | 1日目 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 1日目 |
362円 ( 398円 ) | 1日目 |
386円 ( 425円 ) | 1日目 |
499円 ( 549円 ) | 1日目 |
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
352円 ( 387円 ) | 2日目 |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
313円 ( 344円 ) | 在庫品1日目当日出荷可能 |
375円 ( 413円 ) | 在庫品1日目当日出荷可能 |
384円 ( 422円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
469円 ( 516円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 在庫品1日目当日出荷可能 |
338円 ( 372円 ) | 1日目 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
380円 ( 418円 ) | 1日目 |
456円 ( 502円 ) | 1日目 |
689円 ( 758円 ) | 1日目 |
689円 ( 758円 ) | 1日目 |
613円 ( 674円 ) | 在庫品1日目当日出荷可能 |
411円 ( 452円 ) | 在庫品1日目当日出荷可能 |
849円 ( 934円 ) | 1日目 |
477円 ( 525円 ) | 在庫品1日目当日出荷可能 |
477円 ( 525円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
531円 ( 584円 ) | 1日目 |
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
314円 ( 345円 ) | 1日目 |
469円 ( 516円 ) | 1日目 |
471円 ( 518円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 1日目 |
459円 ( 505円 ) | 在庫品1日目当日出荷可能 |
501円 ( 551円 ) | 1日目 |
625円 ( 688円 ) | 在庫品1日目当日出荷可能 |
661円 ( 727円 ) | 1日目 |
591円 ( 650円 ) | 1日目 |
637円 ( 701円 ) | 1日目 |
637円 ( 701円 ) | 1日目 |
1,362円 ( 1,498円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
平行ピンの一種で、内部にねじ（タップ穴）がついている。
【特長】
・内ねじ加工がされていて取り付け、取り外しが容易
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- ただいま本製品において受注増に伴い品薄状態のため納期不安定な状況が続いております。代替品として下記製品をご検討いただけますと幸いです。
内ねじ付平行ピン【m6】
