姫野精工所

平行ピン B種【1～1000個入り】

Name: 平行ピン B種【1～1,000個入り】
Brand: 姫野精工所
SKU: 221000596803
Rating: 4.7 (67 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（67件）

通常単価(税別): 14円～15,681円

税込単価: 15円～17,249円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

姫野精工所

平行ピン A種

4.7

通常価格(税別)： 26円 (税込価格：29円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

姫野精工所

ダウェルピン DP・h7

通常価格(税別)： 91円 (税込価格：100円)

通常出荷日：在庫品1日目

h7（マイナス公差）の平行ピンです。WebではM径25、長さ150ｍｍまで展開...

詳細情報を確認する

種類
平行ピン
ねじ/ねじ穴有無
なし
末端形状
両端テーパ/面取
軸径公差
マイナス公差
エアベント有無
なし
JIS規格
新JIS
表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
材質はメーカーカタログをご参照ください。
ただいま本製品において受注増に伴い品薄状態のため納期不安定な状況が続いております。
代替品として下記製品をご検討いただけますと幸いです。
平行ピン B種・h7 SUS303

未確定：候補が506型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TYPE	［Ｍ］材質	熱処理	［Ｈ］硬度
TYPE	［Ｍ］材質	熱処理	ピッカーズ硬さ	ロックウェル硬さ
HPB	S45C相当	無	HV 125~245	HRB 70~HRC 21 (HRB98.5)
HPB-▢X▢-SUS	SUS303	無	HV 208~280	HRB 93~HRC 27 (HRB103.0)

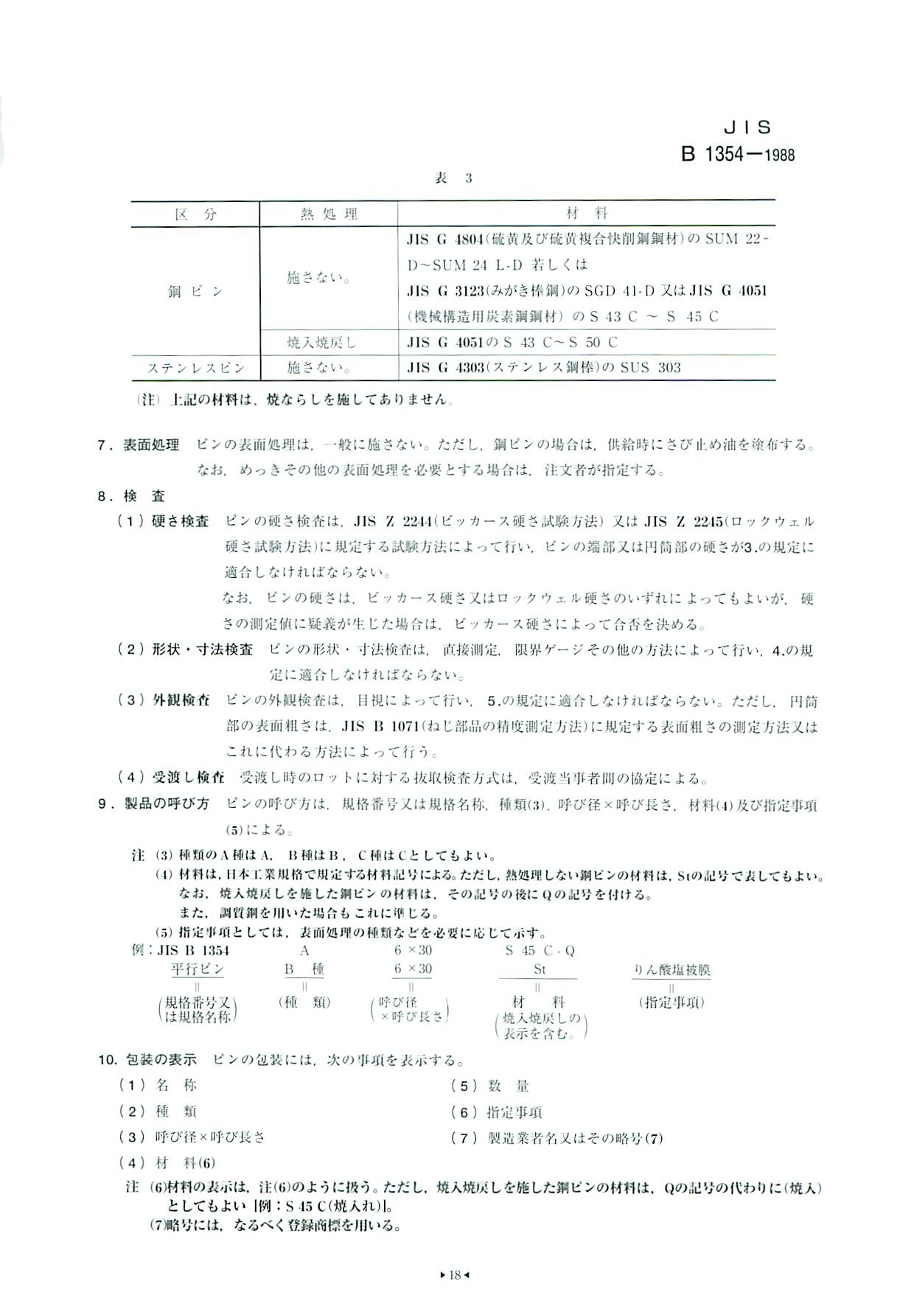

[ ! ]JIS B 1354: 1988 に準拠。
硬さ換算表は>>こちら

規格表

呼び径 d	基準寸法	B種（h7）	c
呼び径 d	基準寸法	許容差	約
1	1	0 -0.010	0.2
1.2	1.2		0.25
1.5	1.5		0.3
1.6	1.6		0.3
2	2		0.35
2.5	2.5		0.4
3	3		0.5
4	4	0 -0.012	0.63
5	5		0.8
6	6		1.2
7	7	0 -0.015	1.2
8	8		1.6
9	9		1.8
10	10		2
12	12	0 -0.018	2.5
13	13		2.5
14	14		2.7
15	15		2.7
16	16		3
20	20	0 -0.021	3.5
25	25	0 -0.021	4

型番リスト

表示件数

...

型番

材質	呼び径	長さ	許容差	販売単位	RoHS?	最小発注数量

[スチール] S45C	1	4	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1	4	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1	5	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1	5	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1	6	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1	6	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1	8	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1	8	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1	10	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1	10	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1	12	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1	12	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1	14	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1	15	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.2	4	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.2	4	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.2	5	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.2	5	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.2	6	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.2	8	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.2	8	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.2	10	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.2	10	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.2	12	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.2	12	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.2	16	0/-0.010	箱・パック	10	1パック 1000個入り
[スチール] S45C	1.2	20	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	4	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	4	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	5	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	5	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	6	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	8	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	8	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	10	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	12	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	12	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	14	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	14	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	15	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	15	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	16	0/-0.010	箱・パック	10	1パック 1000個入り
ステンレス	1.5	16	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	18	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.5	20	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.5	22	0/-0.010	バラ（1個から購入可能）	-	1個
ステンレス	1.6	3	0/-0.010	バラ（1個から購入可能）	-	1個
[スチール] S45C	1.6	4	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.6	4	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.6	5	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.6	6	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.6	6	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.6	8	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.6	8	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.6	10	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.6	12	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.6	12	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.6	14	0/-0.010	バラ（1個から購入可能）	10	1個
ステンレス	1.6	14	0/-0.010	バラ（1個から購入可能）	10	1個
[スチール] S45C	1.6	15	0/-0.010	バラ（1個から購入可能）	10	1個

通常単価(税別) (税込単価)	通常出荷日

249円 ( 274円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	1日目
253円 ( 278円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	1日目
255円 ( 281円 )	1日目
12,320円 ( 13,552円 )	1日目
251円 ( 276円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	1日目
253円 ( 278円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
255円 ( 281円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	1日目
255円 ( 281円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	在庫品1日目当日出荷可能
257円 ( 283円 )	在庫品1日目当日出荷可能
13,260円 ( 14,586円 )	1日目
257円 ( 283円 )	在庫品1日目当日出荷可能
249円 ( 274円 )	1日目
251円 ( 276円 )	在庫品1日目当日出荷可能
412円 ( 453円 )	1日目
446円 ( 491円 )	1日目
246円 ( 271円 )	1日目
251円 ( 276円 )	在庫品1日目当日出荷可能
251円 ( 276円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
251円 ( 276円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	在庫品1日目当日出荷可能
251円 ( 276円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	1日目
246円 ( 271円 )	1日目
252円 ( 277円 )	在庫品1日目当日出荷可能
246円 ( 271円 )	1日目
254円 ( 279円 )	1日目
247円 ( 272円 )	1日目

...

基本情報

基本情報

h7（マイナス公差）の平行ピンです。WebではM径25、長さ150ｍｍまで展開してます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
材質はメーカーカタログをご参照ください。
ただいま本製品において受注増に伴い品薄状態のため納期不安定な状況が続いております。
代替品として下記製品をご検討いただけますと幸いです。
平行ピン B種・h7 SUS303

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

瓜生製作
リベッティングハンマ（ストレート・レバー/ピストル）
「平行ピン B種」を打ち込む際に使用するハンマードリルです。
トラスコ中山
ピンポンチセット
「平行ピン B種」を抜き取る際に使用する工具です。
栄工舎
超硬ステンレス用リーマ CSUSR-A
「平行ピン B種」を使用する際に穴加工を施すリーマです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
