銅管直管専用型
- 通常単価(税別)
- 7,500円～20,899円
- 税込単価
- 8,250円～22,989円
銅管直管のピンホールや、腐食漏れの箇所を修理することができます。
詳細情報を確認する- 材質
- ダクタイル鋳鉄
- 耐熱温度 (℃)
- -30～80
- 耐圧力 (MPa)
- 1
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
耐圧力：1MPa（10kgf/cm2）
耐熱温度：-30℃～+80℃
規格表
| 型番 | D1 | D2 | W | L | 使用六角レンチ（mm） |
|---|---|---|---|---|---|
| CPL15A | 16 | 35 | 68 | 50 | 6 |
| CPL20A | 22 | 42 | 75 | 50 | 6 |
| CPL25A | 29 | 51 | 84 | 50 | 6 |
| CPL32A | 35 | 57 | 99 | 55 | 8 |
| CPL40A | 41 | 66 | 112 | 65 | 8 |
| CPL50A | 54 | 80 | 126 | 70 | 10 |
| CPL65A | 67 | 95 | 146 | 70 | 10 |
| CPL80A | 79 | 109 | 164 | 70 | 10 |
（注）パイプの突き合わせ接続はできませんのでご注意ください。
注意・禁止事項
直管本体にはピンホールだけではなく、長く連続して漏れが生じ、1つの圧着ソケットだけでは対応できない箇所が多くあります。
そのような場合は、補助ゴムを使用して圧着ソケットをいくつか横に並べて対応してください。
どのような長い漏れ箇所でも補修することが可能です。
【補助ゴムを使用して、圧着ソケットを2つ並べた補修例】

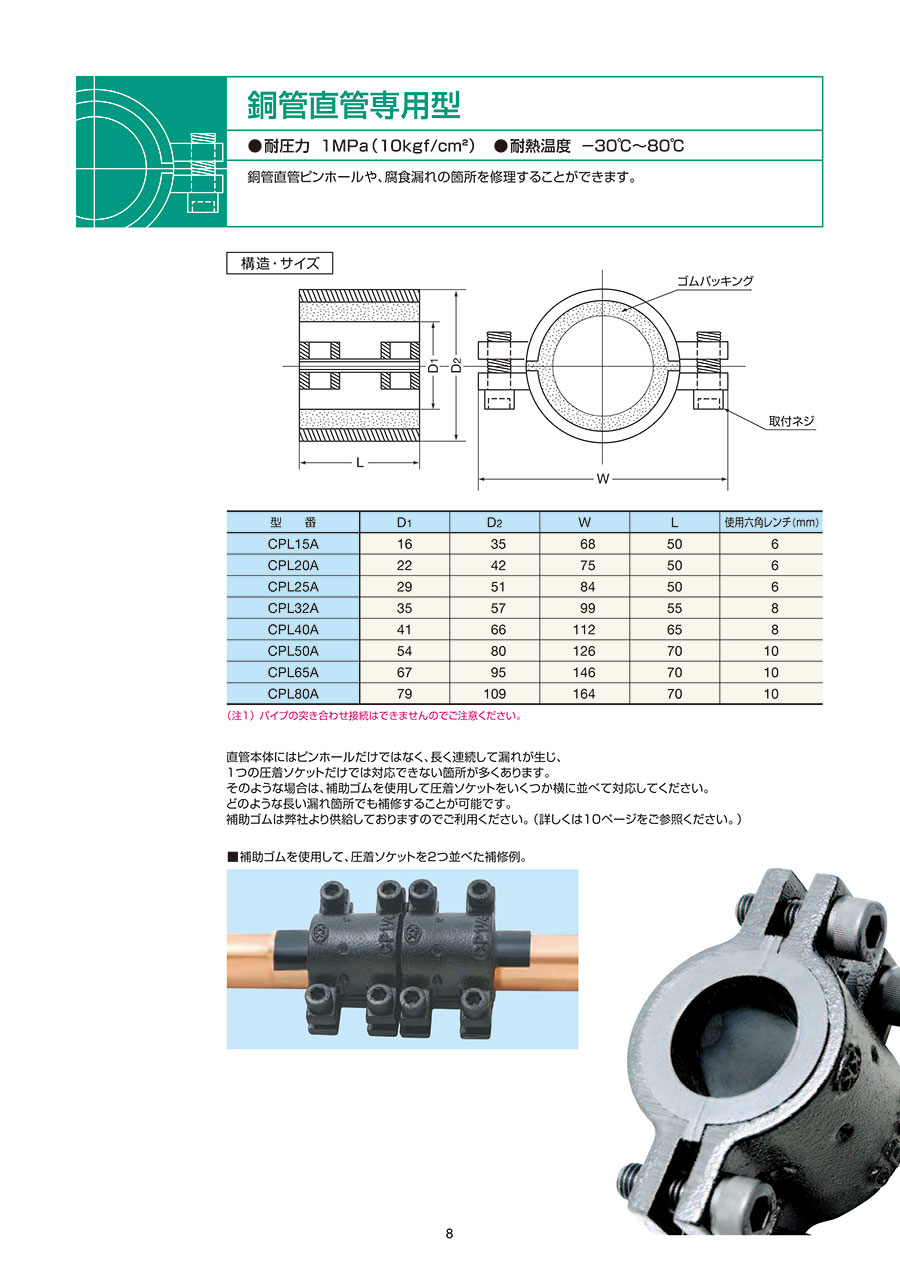

カタログ
