児玉工業

鋼管マルチ継手型

カタログ |

通常単価(税別): 9,789円～30,435円特別価格

税込単価: 10,768円～33,479円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～11日目一部当日出荷可能

【特長】・鋼管（ステンレス管を含む）と、様々なネジ込み継手との接続箇所からの漏れを修理することができま...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

通常出荷日：3 日目～

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

耐圧力：1MPa（10kgf/cm²）
耐熱温度：-30℃～+130℃

規格表

型番	D₁	D₂	W₁	W₂	L₁	L₂	使用六角レンチ（mm）
M15A	42	22	81	81	24	27	8	8
M20A	47	28	88	88	24	27	8	8
M25A	54	35	94	94	24	27	8	8
M32A	66	43	114	108	28	29	8	10
M40A	72	49	119	115	28	29	8	10
M50A	87	61	142	138	30	27	10	12
M65A	102	77	160	156	30	27	10	12
M80A	119	90	184	176	32	27	10	14
M100A	144	115	210	202	32	27	10	14

（注1）50A以上のものには六角レンチとパイプハンドルが付属しています。

使用例

鋼管マルチ継手型圧着ソケット使用方法

適用の範囲の一例

注意・禁止事項

この圧着ソケットは、従来の兼用型では対応できなかった継手箇所に幅広くご使用できますが、通常のエルボ、チーズ、ソケット等で兼用型で対応できる箇所は、できるだけそちらの方をご使用ください。
（耐圧力は兼用型は2MPa、マルチ継手型は1MPaになります。）
直管部の修理にはご使用できませんのでご注意ください。
管の腐食等により、これを取り付ける事によってその箇所が破損する恐れがある場合は、ご使用にならないでください。

型番リスト

表示件数

型番

呼び径

(mm)

トラスココード

使用六角レンチ

(mm)

最小発注数量

15A	42	22	81	81	24	27	353-7200	8	1個
20A	47	28	88	88	24	27	353-7218	8	1個
25A	54	35	94	94	24	27	353-7226	8	1個
32A	66	43	114	108	28	29	353-7234	8/10	1個
40A	72	49	119	115	28	29	353-7242	8/10	1個
50A	87	61	142	138	30	27	353-7251	10/12	1個
65A	102	77	160	156	30	27	850-8005	10/12	1個
80A	119	90	184	176	32	27	850-8006	10/14	1個
100A	144	115	210	202	32	27	-	10/14	1個

通常単価(税別) (税込単価)	通常出荷日

9,789円 ( 10,768円 )	11日目
9,797円 ( 10,777円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	11日目
10,347円 ( 11,382円 )	在庫品1日目当日出荷可能
13,899円6,254円 ( 6,879円 )	在庫品1日目当日出荷可能
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
23,899円 ( 26,289円 )	4日目
25,871円 ( 28,458円 )	4日目
30,435円 ( 33,479円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・鋼管（ステンレス管を含む）と、様々なネジ込み継手との接続箇所からの漏れを修理することができます。
・継手の端面（ふち）のみを押さえる為、継手の寸法や形状に関係なくご使用できます。
・水・湯・オイル・蒸気の各流体の漏れ止めに最適です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

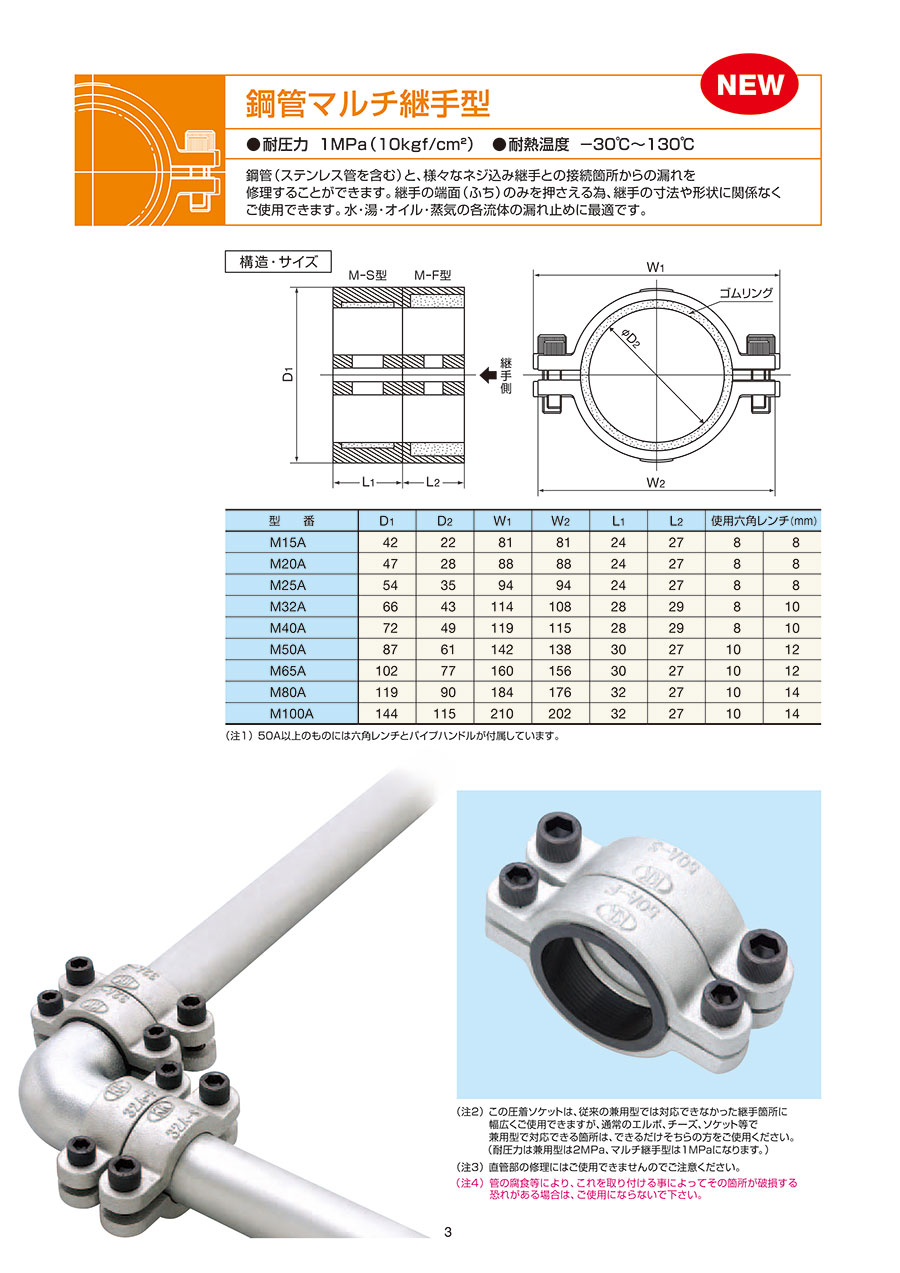

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
