酒井製作所

精密軸継手-板ばね式 LCD-T7シリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 19,057円～27,373円特別価格

税込単価: 20,963円～30,110円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

酒井製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

酒井製作所

通常出荷日：38 日目

【特長】・テーパクランプ仕様。小さな締め付けトルクで軸締結が可能です。

用途
標準 / サーボモータ / パルスモーター
種類
精密バネ軸継手
本体材質
S45C
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
1
最高回転数（範囲） (r/min)
10,001～30,000
板ばね
SUS304
最高回転数 (r/min)
10000
分類
カップリング本体

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

高剛性・高トルク！最高の回転伝達を実現！サカイ精密継手-板バネ式LA,TA,TC,LCシリーズ

軸継手自体の高剛性化と加工精度の向上に加え、軸締結部にダブルボルトクランプ式を採用し優れた回転伝達を実現！

従来品よりもねじり剛性が高い！
C型クランプ構造の場合でも、トルク伝達が遅れず位置決め誤差が出ない！

LCシリーズ：高剛性・高トルク伝達に適した炭素鋼ハブを採用し、独自の流線型形状により慣性モーメントを低減。中・大型モータに最適。

外径：45～155mm
穴径：8～60mm
容トルク：12～800N・ｍ
特長：独自の流線型形状により慣性モーメントを低減

精密軸継手―板ばね式の特長

軸継手の左側にトルク伝達が偏っているC型クランプ式に対し、ダブルボルトクランプ式は板ばね全体を使ったトルク伝達なので優れた回転制度！

C型クランプではクランプの為のスリットが軸締結部の片側に大きく入るので、ねじり剛性は大きく低下してしまうのに対し、ダブルボルトクランプの場合は左右にスリットが入り中央部を残す構造のためねじり剛性の低下を小さくします！

製品比較情報

ダブル板ばね式　（代表図：LAD-C）

2組の積層板ばねにより、自在性が高く心合わせも容易な汎用性の高さと、高精度の回転伝達を両立した精密軸継手！対象シリーズ：ＬＡＤ、ＴＡＤ、ＴＣＤ、ＬＣＤ

シングル板ばね式　（代表図：LAS-D）

ダブル板ばね式の約2倍の高いねじり剛性と低慣性！高応答性が要求される制御系にも最適。軸方向長さが短いため、取付け機器の小型化が可能！対象シリーズ：ＬＡＳ、ＴＡＳ、ＴＣＳ、ＬＣＳ

酒井製作所より～

弊社補正式軸継手のユーザー様より、「既存の板バネ式軸継手はねじり剛性が低下するので、サカイ独自の高剛性の板ばね式はできないでしょうか？」との問い合わせがあり開発しました。

製品バリエーション

精密軸継手-板ばね式　LCS-T7シリーズ

精密軸継手-板ばね式　LCS-T7シリーズ　特長：テーパクランプ仕様の低慣性・高剛性仕様　

精密軸継手-板ばね式　LCS-Mシリーズ

精密軸継手-板ばね式　LCS-Mシリーズ　特長：1/10テーパシャフト仕様とボルトクランプ仕様の軸締結を組み合せています　

精密軸継手-板ばね式　TCS-Bシリーズ

精密軸継手-板ばね式　TCS-Bシリーズ　特長：独自板ばねのシングル式により高ねじり剛性化。制御応答性を向上。

精密軸継手-板ばね式　LCD-Bシリーズ

精密軸継手-板ばね式　LCD-Bシリーズ　特長：流線型ボディーによる低慣性仕様。自在性に優れ高精度な回転伝達が可能　

型番リスト

表示件数

型番

d1(d)

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長 L(LL)

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

軸方向変位(±)

(mm)

許容偏心範囲

(mm)

RoHS?

最小発注数量

18	28	50.01～100.00	80	80	98	9.11X10^-4	0.33	1.15	0.21～0.40	10	1個
24	35	50.01～100.00	80	80	98	9.11X10^-4	0.33	1.15	0.21～0.40	10	1個
25	25	100.01～500.00	90	180	111	1.76X10^-3	0.45	1.27	0.41～1.0	10	1個
30	35	100.01～500.00	100	250	118	2.93X10^-3	0.47	1.43	0.41～1.0	10	1個
35	40	100.01～500.00	100	250	118	2.93X10^-3	0.47	1.43	0.41～1.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,057円17,532円 ( 19,285円 )	38日目
19,057円17,532円 ( 19,285円 )	38日目
23,185円21,330円 ( 23,463円 )	38日目
27,373円24,635円 ( 27,099円 )	38日目
27,373円24,635円 ( 27,099円 )	38日目

詳細情報

基本情報

基本情報

【特長】
・テーパクランプ仕様。小さな締め付けトルクで軸締結が可能です。

カタログ

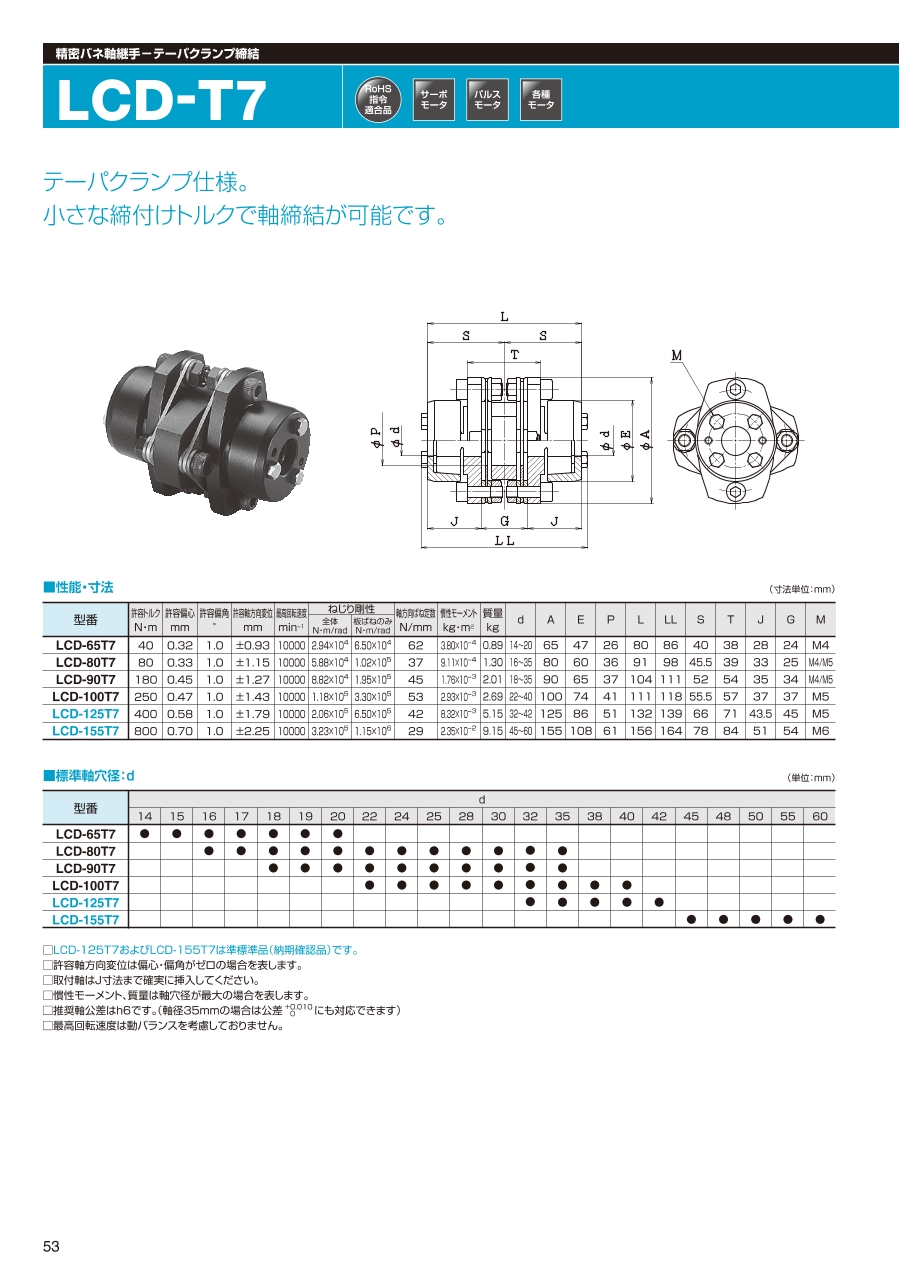

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
