未確定：候補が9型番あります。
外径 A(φ)
~mm- 34
- 38
- 45
- 55
- 65
- 80
- 100
- 125
- 155
全長 L(LL)(mm)
~mm- 40
- 50
- 64
- 80
- 90
- 110
- 140
- 170
- 200
許容トルク(N・m)
~mm- 2.5
- 5
- 10
- 20
- 40
- 80
- 160
- 320
- 640
最大トルク(N・m)
~mm- 5
- 10
- 20
- 40
- 80
- 160
- 320
- 640
- 1280
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 7日以内
- 15日以内

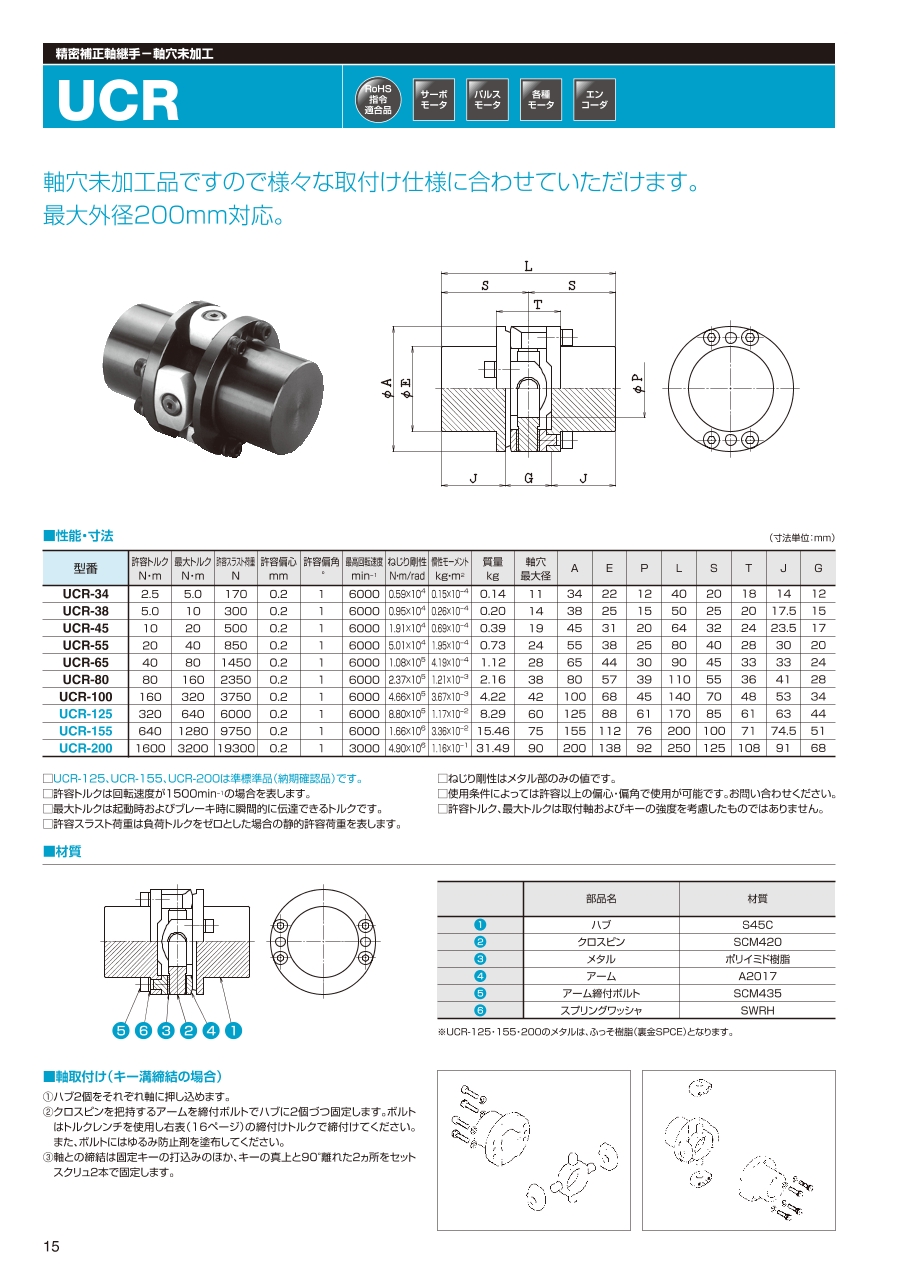

精密軸継手-補正式 UCRシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,436円～46,269円
- 税込単価
- 7,080円～50,896円
軸穴未加工品で最大外形200mmまで対応【特長】・軸穴未加工品ですので様々な取...
詳細情報を確認する- 許容ミスアラインメント
- 偏角 / 偏心
- 本体材質
- S45C
- 許容偏心範囲 (mm)
- 0.02～0.2
- 許容偏心 (mm)
- 0.2
- 最高回転数 (r/min)
- 6000
- 最高回転数範囲 (r/min)
- 4001～10000
- 許容偏角 (deg)
- 1
未確定：候補が9型番あります。
商品情報
外形図
製品仕様
性能表
- UCR-125、UCR-155は準標準品（納期確認品）です。
- 許容トルクは回転速度が1,500min-1の場合を表します。
- 最大トルクは起動時およびブレーキ時に瞬間的に伝達できるトルクです。
- 許容スラスト荷重は負荷トルクをゼロとした場合の静的許容荷重を表します。
- ねじり剛性はメタル部のみの値です。
- 使用条件によっては許容以上の偏心・偏角で使用が可能です。
- 許容トルク、最大トルクは取付軸およびキーの強度を考慮したものではありません。
材質
| 番号 | 部品名 | 材質 |
|---|---|---|
| （1） | ハブ | S45C |
| （2） | クロスピン | SCM420 |
| （3） | メタル | ポリイミド樹脂 |
| （4） | アーム | A2017 |
| （5） | アーム締付ボルト | SCM435 |
| （6） | スプリングワッシャ | SWRH |
※UCR-125・155のメタルは、ふっそ樹脂（裏金SPCE）となります。
