オンダ製作所

ステンレス継手異径チーズ SFRT型・SMRT型

Name: ステンレス継手 異径チーズ SFRT型・SMRT型
Brand: オンダ製作所
SKU: 221000590571
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 912円～6,861円

税込単価: 1,003円～7,547円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オンダ製作所

ステンレス継手ブッシング SFB型・SMB型

4.3

通常価格(税別)： 292円 (税込価格：321円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オンダ製作所

ステンレス継手エルボ SFL4型・SML4型

4.8

通常価格(税別)： 479円 (税込価格：527円)

通常出荷日：在庫品1日目

配管を分岐させる際に分岐側を小径にするためのステンレス製チーズ。【特長】・JI...

詳細情報を確認する

種類
継手
接続種類
ねじ⇔ねじ異径
接続形状
チーズ
ねじの種類1
Rc
ねじの種類2（異径または異種ねじの場合）
Rc
ねじの種類3（異径または異種ねじの場合）
Rc
表面処理
なし
最高使用圧力区分
2.0Mpa以下
最高許容圧力 (MPa)
2
使用流体
冷温水 / エアー / 蒸気 / ガス(可燃性・毒性以外) / 油
内面樹脂ライニング
なし
販売単位数量
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

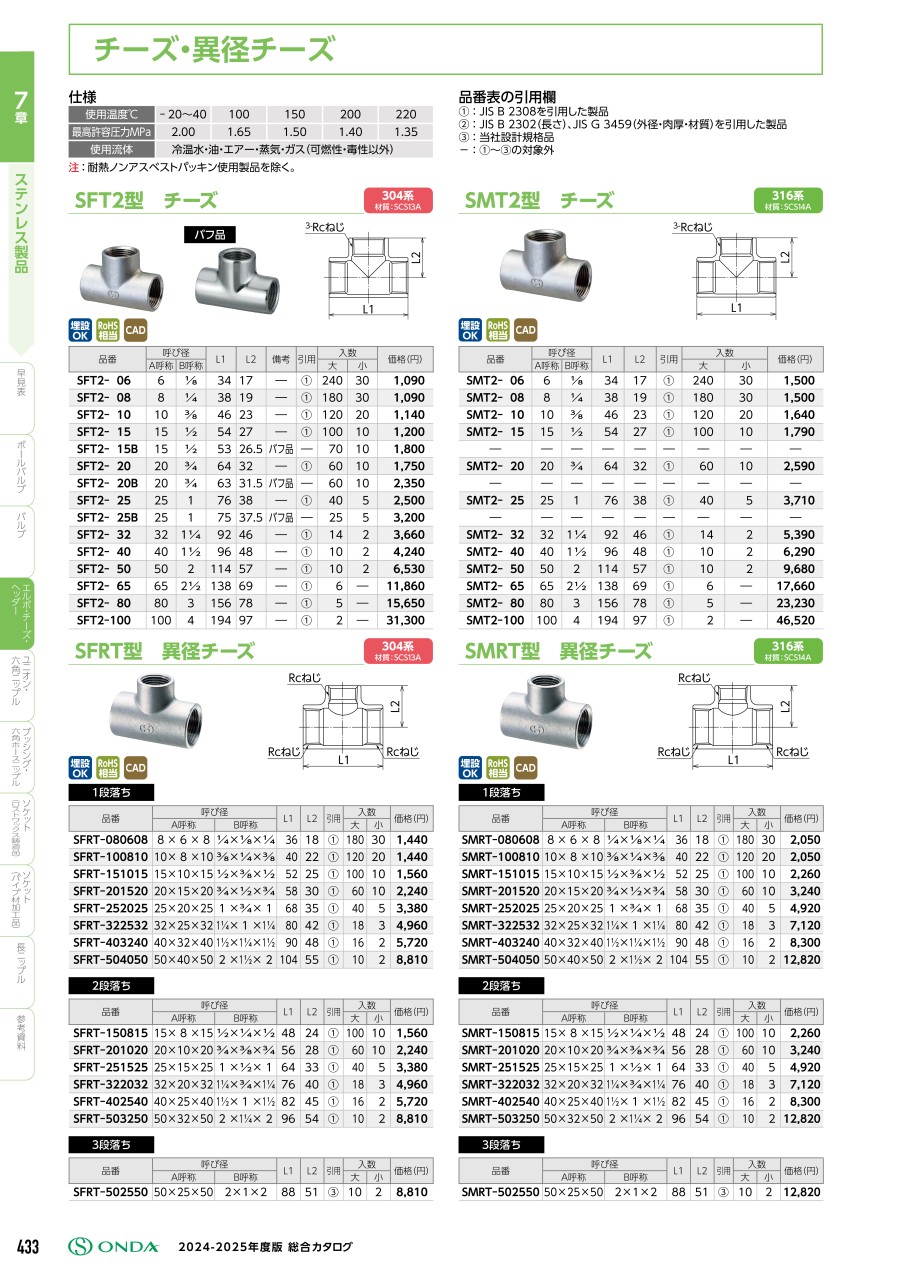

ステンレス製品異径チーズの仕様

使用温度℃	- 20〜40	100	150	200	220
最高許容圧力MPa	2.00	1.65	1.50	1.40	1.35
使用流体	冷温水・油・エアー・蒸気・ガス（可燃性・毒性以外）

※ 耐熱ノンアスベストパッキン使用製品を除く。

SFRT型の仕様

SFRT型の外観。

SFRT型の寸法図。

品番	呼び径		L1	L2
品番		小径	L1	L2
SFRT-080608	1/4	1/8	36	18
SFRT-100810	3/8	1/4	40	22
SFRT-131013	1/2	3/8	52	25
SFRT-201320	3/4	1/2	58	30
SFRT-252025	1	3/4	68	35
SFRT-322532	1 1/4	1	80	42
SFRT-403240	1 1/2	1 1/4	90	48
SFRT-504050	2	1 1/2	104	55

1段落ち
JISB2308を引用した製品。

品番	呼び径		L1	L2
品番		小径	L1	L2
SFRT-130813	1/2	1/4	48	24
SFRT-201020	3/4	3/8	56	28
SFRT-251325	1	1/2	64	33
SFRT-322032	1 1/4	3/4	76	40
SFRT-402540	1 1/2	1	82	45
SFRT-503250	2	1 1/4	96	54

2段落ち
JISB2308を引用した製品。

品番	呼び径		L1	L2
品番		小径	L1	L2
SFRT-502550	2	1	88	51

3段落ち
設計規格品。

製品仕様

SMRT型の外観。

SMRT型の寸法図。

品番	呼び径		L1	L2
品番		小径	L1	L2
SMRT-080608	1/4	1/8	36	18
SMRT-100810	3/8	1/4	40	22
SMRT-131013	1/2	3/8	52	25
SMRT-201320	3/4	1/2	58	30
SMRT-252025	1	3/4	68	35
SMRT-322532	1 1/4	1	80	42
SMRT-403240	1 1/2	1 1/4	90	48
SMRT-504050	2	1 1/2	104	55

1段落ち
JISB2308を引用した製品。

品番	呼び径		L1	L2
品番		小径	L1	L2
SMRT-130813	1/2	1/4	48	24
SMRT-201020	3/4	3/8	56	28
SMRT-251325	1	1/2	64	33
SMRT-322032	1 1/4	3/4	76	40
SMRT-402540	1 1/2	1	82	45
SMRT-503250	2	1 1/4	96	54

2段落ち
JISB2308を引用した製品。

品番	呼び径		L1	L2
品番		小径	L1	L2
SMRT-502550	2	1	96	54

3段落ち
設計規格品。

型番リスト

表示件数

型番

ねじの呼び1	ねじの呼び2（異径または異種ねじの場合）	ねじの呼び3（異径または異種ねじの場合）	材質	最小発注数量

1/4B(8A)	1/4B(8A)	1/8B(6A)	[ステンレス] SCS13	1個
3/8B(10A)	3/8B(10A)	1/4B(8A)	[ステンレス] SCS13	1個
[1/2B(15A)] 1/2B(15A)	[1/2B(15A)] 1/2B(15A)	1/4B(8A)	[ステンレス] SCS13	1個
[1/2B(15A)] 1/2B(15A)	[1/2B(15A)] 1/2B(15A)	3/8B(10A)	[ステンレス] SCS13	1個
3/4B(20A)	3/4B(20A)	3/8B(10A)	[ステンレス] SCS13	1個
3/4B(20A)	3/4B(20A)	[1/2B(15A)] 1/2B(15A)	[ステンレス] SCS13	1個
1B(25A)	1B(25A)	[1/2B(15A)] 1/2B(15A)	[ステンレス] SCS13	1個
1B(25A)	1B(25A)	3/4B(20A)	[ステンレス] SCS13	1個
1 1/4B(32A)	1 1/4B(32A)	3/4B(20A)	[ステンレス] SCS13	1個
1 1/4B(32A)	1 1/4B(32A)	1B(25A)	[ステンレス] SCS13	1個
1 1/2B(40A)	1 1/2B(40A)	1B(25A)	[ステンレス] SCS13	1個
1 1/2B(40A)	1 1/2B(40A)	1 1/4B(32A)	[ステンレス] SCS13	1個
2B(50A)	2B(50A)	1B(25A)	[ステンレス] SCS13	1個
2B(50A)	2B(50A)	1 1/4B(32A)	[ステンレス] SCS13	1個
2B(50A)	2B(50A)	1 1/2B(40A)	[ステンレス] SCS13	1個
1/4B(8A)	1/4B(8A)	1/8B(6A)	[ステンレス] SCS14A	1個
3/8B(10A)	3/8B(10A)	1/4B(8A)	[ステンレス] SCS14A	1個
[1/2B(15A)] 1/2B(15A)	[1/2B(15A)] 1/2B(15A)	1/4B(8A)	[ステンレス] SCS14A	1個
3/4B(20A)	3/4B(20A)	3/8B(10A)	[ステンレス] SCS14A	1個
1B(25A)	1B(25A)	3/4B(20A)	[ステンレス] SCS14A	1個
1 1/4B(32A)	1 1/4B(32A)	3/4B(20A)	[ステンレス] SCS14A	1個
1 1/4B(32A)	1 1/4B(32A)	1B(25A)	[ステンレス] SCS14A	1個
1 1/2B(40A)	1 1/2B(40A)	1B(25A)	[ステンレス] SCS14A	1個
1 1/2B(40A)	1 1/2B(40A)	1 1/4B(32A)	[ステンレス] SCS14A	1個
2B(50A)	2B(50A)	1B(25A)	[ステンレス] SCS14A	1個
2B(50A)	2B(50A)	1 1/4B(32A)	[ステンレス] SCS14A	1個
2B(50A)	2B(50A)	1 1/2B(40A)	[ステンレス] SCS14A	1個

通常単価(税別) (税込単価)	通常出荷日

969円 ( 1,066円 )	在庫品1日目当日出荷可能
969円 ( 1,066円 )	在庫品1日目当日出荷可能
912円 ( 1,003円 )	4日目
912円 ( 1,003円 )	在庫品1日目当日出荷可能
1,359円 ( 1,495円 )	5日目
1,304円 ( 1,434円 )	5日目
2,082円 ( 2,290円 )	4日目
2,211円 ( 2,432円 )	在庫品1日目当日出荷可能
2,681円 ( 2,949円 )	4日目
2,747円 ( 3,022円 )	在庫品1日目当日出荷可能
3,557円 ( 3,913円 )	5日目
3,082円 ( 3,390円 )	10日目
5,005円 ( 5,506円 )	4日目
4,767円 ( 5,244円 )	4日目
4,917円 ( 5,409円 )	5日目
1,668円 ( 1,835円 )	在庫品1日目当日出荷可能
1,564円 ( 1,720円 )	4日目
1,320円 ( 1,452円 )	6日目
2,001円 ( 2,201円 )	4日目
2,994円 ( 3,293円 )	4日目
3,815円 ( 4,197円 )	4日目
3,815円 ( 4,197円 )	4日目
4,441円 ( 4,885円 )	4日目
4,441円 ( 4,885円 )	4日目
6,861円 ( 7,547円 )	4日目
6,861円 ( 7,547円 )	4日目
6,861円 ( 7,547円 )	4日目

詳細情報

基本情報

基本情報

配管を分岐させる際に分岐側を小径にするためのステンレス製チーズ。
【特長】
・JIS規格。
・日本国内で実績のあるオンダ製作所製のステンレス製品で異径チーズ SFRT型、SMRT型。
・最大3段落ちまでに対応したバリエーションを取り揃えている。
【用途】
・分岐配管（分岐側を小径とする）際に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オンダ製作所
ステンレス製品チーズ SFT2型,SMT2型
全部同径の類似商品です。冷温水、エアー、蒸気、ガス(可燃性・毒性以外)、油の配管にご使用いただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス継手異径チーズ SFRT型・SMRT型のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

生産設備の改造工事に使用しました

満足度：5.02021/08/04

当社で製作している、樹脂成型製品の成型機の冷却系に使われていた、継手類が鉄製でサビて穴がふさがっている成型機もありました...もっと読む

0人が参考にしています。

エアー配管

満足度：5.02019/09/11

エアー配管に使用しました、種類が豊富でいろいろな場面で使えるため便利です。ネジ部分も綺麗で良かったです。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QSFＲＴ型とSMＲＴ型の違いを教えてください。

ステンレスの材質違いとなります。
SFＲＴ型はSCS13、ＳＭＲＴ型はSCS14Aとなり、SCS14AはSCS13より耐食性に優れています。
