クリンチングフローティングナット SR・SRS【1～1200個入り】
- 通常単価(税別)
- 746円～375,231円
- 税込単価
- 821円～412,754円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
組み立て時の位置ずれを解消できるナット。 【特長】 ・コンパクトに設計できるメリット商品。 【用途】 ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
詳細情報
基本情報
組み立て時の位置ずれを解消できるナット。
【特長】
・コンパクトに設計できるメリット商品。
【用途】
・溶接出来ない箇所や薄板などに便利。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
この商品の概要
- 一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。

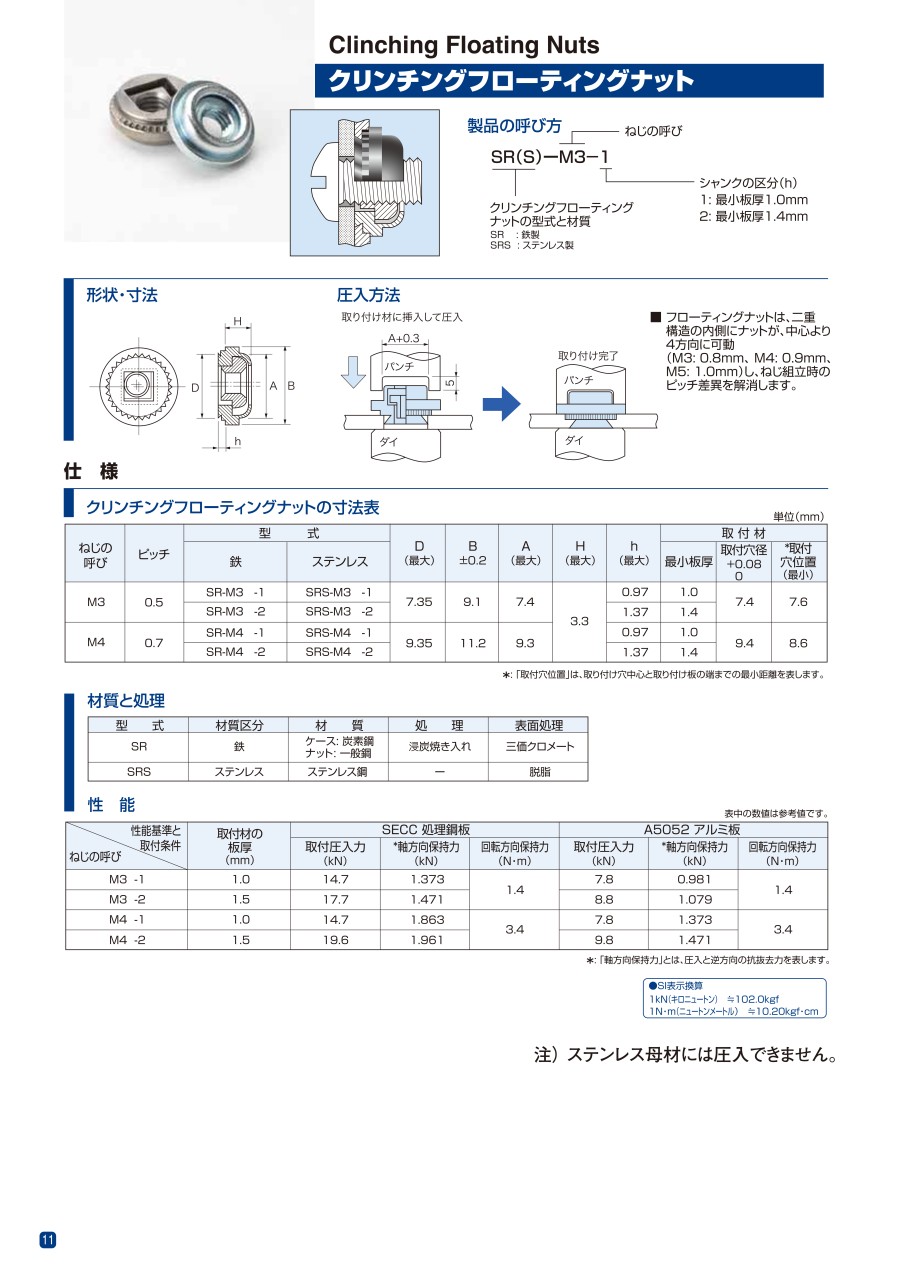

寸法図
| ねじの 呼び | ピッチ | 型式 | D (最大) | B ±0.2 | A (最大) | H (最大) | h (最大) | 取り付け材 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 鉄 | ステンレス | 最小板厚 | 取り付け 穴径 +0.08 0 | ※取り付け 穴位置 (最小) | |||||||
| M3 | 0.5 | SR-M3-1 | SRS-M3-1 | 7.35 | 9.1 | 7.4 | 3.3 | 0.97 | 1.0 | 7.4 | 7.6 |
| SR-M3-2 | SRS-M3-2 | 1.37 | 1.4 | ||||||||
| M4 | 0.7 | SR-M4-1 | SRS-M4-1 | 9.35 | 11.2 | 9.3 | 0.97 | 1.0 | 9.4 | 8.6 | |
| SR-M4-2 | SRS-M4-2 | 1.37 | 1.4 | ||||||||
| M5 | 0.8 | SR-M5-1 | SRS-M5-1 | 10.25 | 11.9 | 10.3 | 4.4 | 0.97 | 1.0 | 10.3 | 9.0 |
| SR-M5-2 | SRS-M5-2 | 1.37 | 1.4 | ||||||||
- ※ 取り付け穴位置は、取り付け穴中心と取り付け板の端までの最短距離を表す。
材質と処理
| 型式 | 材質区分 | 材質 | 処理 | 表面処理 |
|---|---|---|---|---|
| SR | 鉄 | ケース：炭素鋼 ナット：一般鋼 | 浸炭焼き入れ | 三価クロメート |
| SRS | ステンレス | ステンレス鋼 | - | 脱脂 |
圧入方法
取り付け材に挿入して圧入。フローティングナットは、二重構造の内側にナットが、中心より4方向に可動（M3:0.8mm、M4:0.9mm、M5:1.0mm）し、ねじ組立時のピッチ差異を解消。
カタログ
商品担当おすすめ
ＰＥＭ
フローティングナット
ファブエース
クリンチングナット RK・RKS
クリンチングフローティングナット SR・SRSのレビュー
溶接出来ない箇所
4
4.02023/07/29
溶接出来ない箇所に使用しました。
きっちり問題なく固定が出来ました。
0人が参考にしています。
よくあるご質問（FAQ）
QRoHSやREACHには対応してますでしょうか？
A
対応しております。
