未確定：候補が62型番あります。

ねじの呼び(M)
~mm
- 3
- 4
- 5
- 6
- 8
長さL(mm)
~mm
- 6
- 8
- 10
- 12
- 15
- 18
- 20
- 22
- 25
- 28
- 30
- 35
材質
~mm
- 鉄
- ステンレス
詳細材質
~mm
- SUS304
- SWCH相当
表面処理
~mm
- 三価クロメート
- なし
販売単位
~mm
- バラ(1個から購入可能)
- 箱・パック
タイプ
~mm
- CT
- CTS
出荷日
- すべて
- 当日出荷可能
- 1日以内
- 3日以内
- 10日以内

ファブエース

クリンチングスタッド CTS/CT【1～1000個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 235円～41,685円特別価格

税込単価: 259円～45,854円特別価格

薄板にプレス圧入するだけで、簡単に取り付けのできるスタッドボルト。【特長】・板...

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
スタッドボルト
取付穴形状
なし
ねじ山種類
メートル並目
追加形状
標準

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が62型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

材質

詳細材質

表面処理

販売単位

RoHS?

最小発注数量

3	6	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
3	8	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
3	10	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
3	12	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
3	15	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
3	20	鉄	SWCH相当	三価クロメート	箱・パック	10	1パック 1000個入り
3	25	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
4	6	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
4	8	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
4	10	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
4	12	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
4	15	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
4	18	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
4	20	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
5	10	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
5	12	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
5	15	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
5	20	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
5	30	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
6	12	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
6	18	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
6	20	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
8	15	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
8	18	鉄	SWCH相当	三価クロメート	箱・パック	10	1パック 200個入り
8	20	鉄	SWCH相当	三価クロメート	バラ(1個から購入可能)	10	1個
3	6	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
3	8	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
3	10	ステンレス	SUS304	なし	バラ(1個から購入可能)	10	1個
3	12	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
3	18	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
3	20	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	8	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	10	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	12	ステンレス	SUS304	なし	バラ(1個から購入可能)	10	1個
4	15	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	18	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	20	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	22	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	25	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	28	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
4	35	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
5	10	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
5	12	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
5	15	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
5	18	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
5	20	ステンレス	SUS304	なし	箱・パック	10	1パック 1000個入り
5	22	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
5	25	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
5	30	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
5	35	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	12	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	15	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	18	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	20	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	22	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	25	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	28	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	30	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
6	35	ステンレス	SUS304	なし	箱・パック	10	1パック 500個入り
8	25	ステンレス	SUS304	なし	箱・パック	10	1パック 200個入り

通常単価(税別) (税込単価)	通常出荷日

315円 ( 347円 )	3日目
315円 ( 347円 )	3日目
315円 ( 347円 )	3日目
317円 ( 349円 )	3日目
317円 ( 349円 )	3日目
10,817円 ( 11,899円 )	3日目
323円 ( 355円 )	3日目
317円 ( 349円 )	3日目
317円 ( 349円 )	3日目
317円 ( 349円 )	3日目
319円 ( 351円 )	3日目
319円 ( 351円 )	3日目
319円 ( 351円 )	3日目
319円 ( 351円 )	3日目
319円 ( 351円 )	3日目
321円 ( 353円 )	3日目
321円 ( 353円 )	3日目
323円 ( 355円 )	3日目
329円 ( 362円 )	3日目
325円 ( 358円 )	3日目
327円 ( 360円 )	3日目
327円 ( 360円 )	3日目
347円 ( 382円 )	3日目
6,164円 ( 6,780円 )	3日目
349円 ( 384円 )	3日目
22,901円20,610円 ( 22,671円 )	1日目
22,291円20,061円 ( 22,067円 )	1日目
235円 ( 259円 )	在庫品1日目当日出荷可能
22,897円20,607円 ( 22,668円 )	10日目
24,132円21,718円 ( 23,890円 )	10日目
24,132円21,718円 ( 23,890円 )	10日目
26,294円23,664円 ( 26,030円 )	1日目
26,294円23,664円 ( 26,030円 )	1日目
239円 ( 263円 )	在庫品1日目当日出荷可能
26,413円23,771円 ( 26,148円 )	1日目
26,413円23,771円 ( 26,148円 )	10日目
29,688円26,719円 ( 29,391円 )	10日目
29,688円26,719円 ( 29,391円 )	10日目
29,688円26,719円 ( 29,391円 )	1日目
35,203円31,682円 ( 34,850円 )	10日目
37,161円33,444円 ( 36,788円 )	10日目
32,881円29,592円 ( 32,551円 )	1日目
32,881円29,592円 ( 32,551円 )	10日目
32,881円29,592円 ( 32,551円 )	1日目
41,685円37,516円 ( 41,268円 )	10日目
41,685円37,516円 ( 41,268円 )	10日目
21,889円19,700円 ( 21,670円 )	10日目
21,889円19,700円 ( 21,670円 )	1日目
23,656円21,290円 ( 23,419円 )	10日目
26,953円24,257円 ( 26,683円 )	10日目
20,352円18,316円 ( 20,148円 )	1日目
20,352円18,316円 ( 20,148円 )	1日目
21,889円 ( 24,078円 )	10日目
21,889円 ( 24,078円 )	1日目
24,749円 ( 27,224円 )	10日目
26,167円23,550円 ( 25,905円 )	10日目
27,507円24,756円 ( 27,232円 )	10日目
27,507円24,756円 ( 27,232円 )	10日目
31,902円28,711円 ( 31,582円 )	10日目
20,074円 ( 22,081円 )	10日目

基本情報
商品情報

基本情報

薄板にプレス圧入するだけで、簡単に取り付けのできるスタッドボルト。
【特長】
・板の表面が平らで、垂直にねじが立てられる
【用途】
・溶接出来ない箇所や薄板などに便利

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

商品概要

一部規格表上にあっても、取り扱いの無い型式がございます。予めご了承下さい。

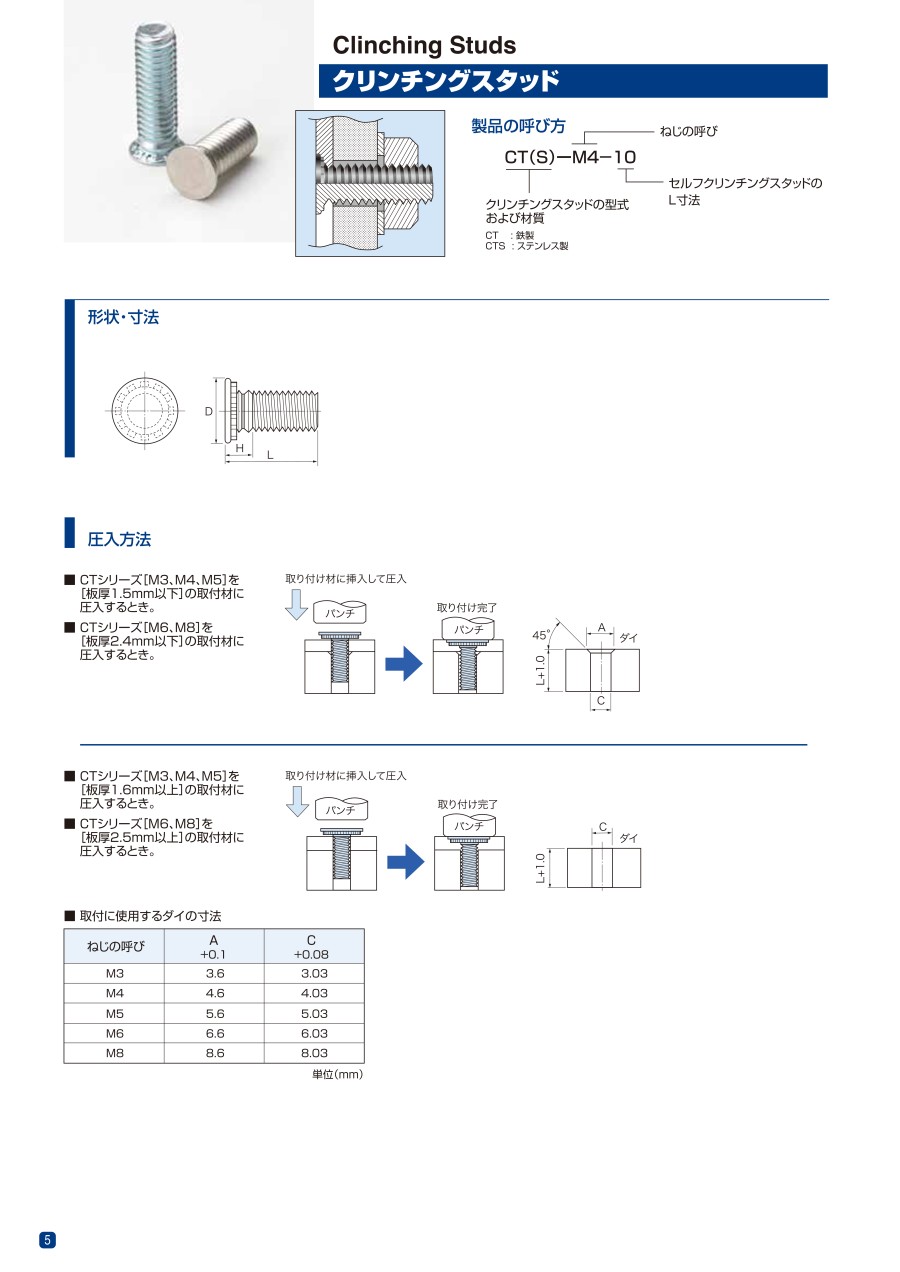

寸法図

ねじの呼び	ピッチ	型式		D ±0.4	H （最大）	取り付け材
ねじの呼び	ピッチ	鉄	ステンレス	D ±0.4	H （最大）	最小板厚	取り付け穴径 +0.08 0	※ 取り付け穴位置 (最小)
M3	0.5	CT-M3	CTS-M3	4.6	2.1	1.0	3.0	5.6
M4	0.7	CT-M4	CTS-M4	5.9	2.4		4.0	7.2
M5	0.8	CT-M5	CTS-M5	6.5	2.7		5.0	7.2
M6	1.0	CT-M6	CTS-M6	8.2	3.0	1.4	6.0	7.9
M8	1.25	CT-M8	CTS-M8	9.6	3.7	2.0	8.0	9.6

※ 取り付け穴位置は、取り付け穴中心と取り付け板の端までの最短距離を表す。

材質と処理

型式	材質区分	材質	処理	表面処理
CT	鉄	冷間圧造材	浸炭焼き入れ	三価クロメート
CTS	ステンレス	SUSXM7 （SUS304）	-	脱脂

圧入方法

CTシリーズ（M3／M4／M5）を板厚1.5mm以下の取付材に圧入するとき、 CTシリーズ（M6／M8）を板厚2.4mm以下の取付材に圧入するとき。

CTシリーズ（M3／M4／M5）を板厚1.6mm以上の取付材に圧入するとき、 CTシリーズ（M6／M8）を板厚2.4mm以上の取付材に圧入するとき。

CTシリーズ（M3／M4／M5）を板厚1.6mm以上の取付材に圧入するとき、 CTシリーズ（M6／M8）を板厚2.5mm以上の取付材に圧入するとき。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クリンチングスタッド CTS/CTのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QRoHSやREACHには対応してますでしょうか？

対応しております。

Qクリンチングスタッド CT・CTS（型番：CT-M3-6）は、相手部品が鉄材以外のアルミでも使用できますか？

はい、アルミ材にもご使用いただけます。
