【特長】
・ゆるみ止め効果を高めたスプリューです。
・スプリューコイルの中央部に数巻の山形グリップを形成してあり、グリップのスプリング作用でおねじをしっかり締め付け保持します。
・激しい振動や衝撃によるねじのゆるみを防止します。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

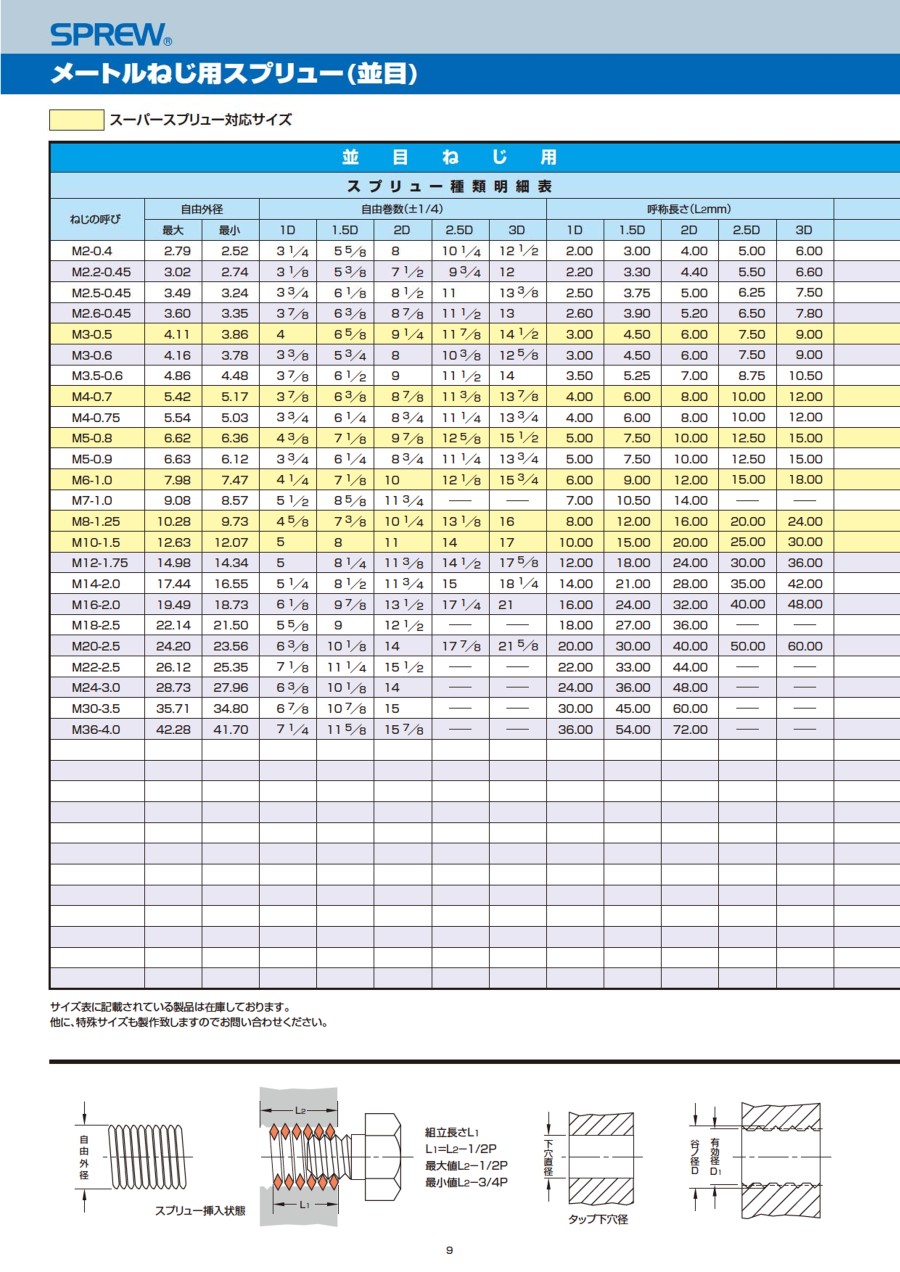

ねじの呼び	自由外径		自由巻数（±1/4）					呼称長さ					タッブ下穴		適用ドりル径
ねじの呼び	最大	最小	1D	1.5D	2D	2.5D	3D	1D	1.5D	2D	2.5D	3D	最大	最小	適用ドりル径
M2.5×0.45	3.49	3.24	3—3/4	6—1/8	8—1/2	11	13—3/8	2.50	3.75	5.00	6.25	7.50	2.65	2.60	2.6
M2.6×0.45	3.60	3.35	3—7/8	6—3/8	8—7/8	11—1/2	13	2.60	3.90	5.20	6.50	7.80	2.85	2.77	2.8
M3×0.5	4.11	3.86	4	6—5/8	9—1/4	11—7/8	14—1/2	3.00	4.50	6.00	7.50	9.00	3.20	3.12	3.1
M4×0.7	5.42	5.17	3—7/8	6—3/8	8—7/8	11—3/8	13—7/8	4.00	6.00	8.00	10.00	12.00	4.30	4.17	4.2
M5×0.8	6.62	6.36	4—3/8	7—1/8	9—7/8	12—5/6	15—1/2	5.00	7.50	10.00	12.50	15.00	5.33	5.16	5.2
M6×1.0	7.98	7.47	4—1/4	7—1/8	10	12—1/8	15—3/4	6.00	9.00	12.00	15.00	18.00	6.42	6.25	6.3
M8×1.25	10.28	9.73	4—5/8	7—3/8	10—1/4	13—1/8	16	8.00	12.00	16.00	20.00	24.00	8.52	8.31	8.4
M10×1.5	12.63	12.07	5	8	11	14	—	10.00	15.00	20.00	25.00	—	10.62	10.37	10.5
M12×1.75	14.98	14.34	5	8—1/4	11—3/8	14—1/2	—	12.00	18.00	24.00	30.00	—	12.73	12.43	12.5
M14×2.0	17.44	16.55	5—1/4	8—1/2	11—3/4	—	—	14.00	21.00	28.00	—	—	14.83	14.49	14.5
M16×2.0	19.49	18.73	6—1/8	9—7/8	13—1/2	—	—	16.00	24.00	32.00	—	—	16.83	16.49	16.5
M18×2.5	22.14	21.50	5—5/8	9	12—1/2	—	—	18.00	27.00	36.00	—	—	19.04	18.58	19.0
M20×2.5	24.20	23.56	6—3/8	10—1/8	14	—	—	20.00	30.00	40.00	—	—	21.04	20.58	21.0
M22×2.5	26.12	25.35	7—1/8	11—1/4	15—1/2	—	—	22.00	33.00	44.00	—	—	23.04	22.58	23.0
M24×3.0	28.73	27.96	6—3/8	10—1/8	14	—	—	24.00	36.00	48.00	—	—	25.25	24.70	25.0

スプリューはスプリングバッグを巧妙に利用したインサートで、信頼性の高いねじ締結を得ることが可能。
永年スプリューをご利用いただいているお客さまの主な使用目的は次の通り。

軽金属、鋳鉄、樹脂など、タップ立てしたままでは、めねじが弱くて高い締結力が得られないものにスプリューを挿入することによって、ステンレス鋼の転造めねじとなり、締結力を増大し、強力で確実なねじ締結が得られる。

摩耗、腐食、振動、熱などによるめねじの破損を防止することができ、母材の損傷を防いで信頼されるねじ締結ができる。

製造工程中に発生した不良タップ穴、損傷したタップ穴の修理にスプリューを利用すれば、簡単にもと通り以上の強力なめねじを再現することができる。

スプリューを使用することによって、おねじの径やハメアイ長さの縮小、重量、容積の軽減をもたらし、製品原価の低減、品質向上に大きく貢献する。

不良ねじ山の補修

ねじ山の破損防止

ねじのゆるみ防止（ロックタイプ）

デザインの簡素化
