セルクレストファスナー（SK30タイプ）【1～100個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,192円～75,693円
- 税込単価
- 1,311円～83,262円
従来からの機能プラス独自のフローティング機能により、片側0.5mmの可動を実現...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
※M3とM4は形状が若干異なります。
規格表
単位：mm
| 型番 | ねじの 呼び | ピッチ | h 最大 | 使用可能最小板厚 | 取付け 穴径 +0.08 -0 | P 最大 | H1±0.3 | B±0.2 | H2 | H3±0.3 | S2 | 有効ねじ寸法 | S1 | 取付穴中心と板端の最小距離 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SK30-M3-0-3.2 | M3 | 0.5 | 0.8 | 0.8 | 5.4 | 5.38 | 7.1 | 11.2 | （11.4） | 8.2 | （3.2） | （2.7） | （0.7） | 6.9 |
| SK30-M3-0-6.2 | （6.2） | （5.7） | （3.7） | |||||||||||
| SK30-M4-0-3.2 | M4 | 0.7 | 0.8 | 0.8 | 6.4 | 6.38 | 8.5 | 14.2 | （12.8） | 9.6 | （3.2） | （2.7） | （1.0） | 7.9 |
| SK30-M4-0-6.2 | （6.2） | （5.7） | （4.0） |
※表記以外のその他寸法については、お問い合わせ下さい。
使用例
従来の設備（標準プレス機）で圧入
取付方法
（1）定められた取付下穴をあける。※この時取付側の取付穴のバリ等の母材を削り取る処理はせず、そのまま圧入する。
（2）セルクレストファスナーのガイド部（パイロット部）を取付下穴に挿入する。
（3）プレスでローレット部が完全に圧入されるまで加圧する。
商品特長詳細
セルクレストファスナーの概要
セルクレストファスナーは、商品パネルの開閉部分域は引出部等に用いられる従来市販されている化粧ねじ、ツマミねじ、落としビスと言った特殊ねじのそれぞれの特徴を備え、更に抜け止め機構と内蔵されたスプリングにより、使用時の細かなトラブルを解消した、画期的なクリンチング製品。
高い押抜力、回転トルクが得られる
圧入することにより、ローレット部が相手板材を塑性変形させ、逆テーパーになったシャンクの周囲に固定されるため、高い押抜力を得ることが可能。
波形状のローレット部が、相手金属を波形に変位させるので、高い回転トルクを得ることが可能。
波形状のローレット部が、相手金属を波形に変位させるので、高い回転トルクを得ることが可能。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,192円 ( 1,311円 ) | 在庫品1日目当日出荷可能 |
1,243円 ( 1,367円 ) | 在庫品1日目当日出荷可能 |
75,693円 ( 83,262円 ) | 1日目 |
1,494円 ( 1,643円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
従来からの機能プラス独自のフローティング機能により、片側0.5mmの可動を実現。相手母材がステンレスでも苦にせず圧入可能な製品です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

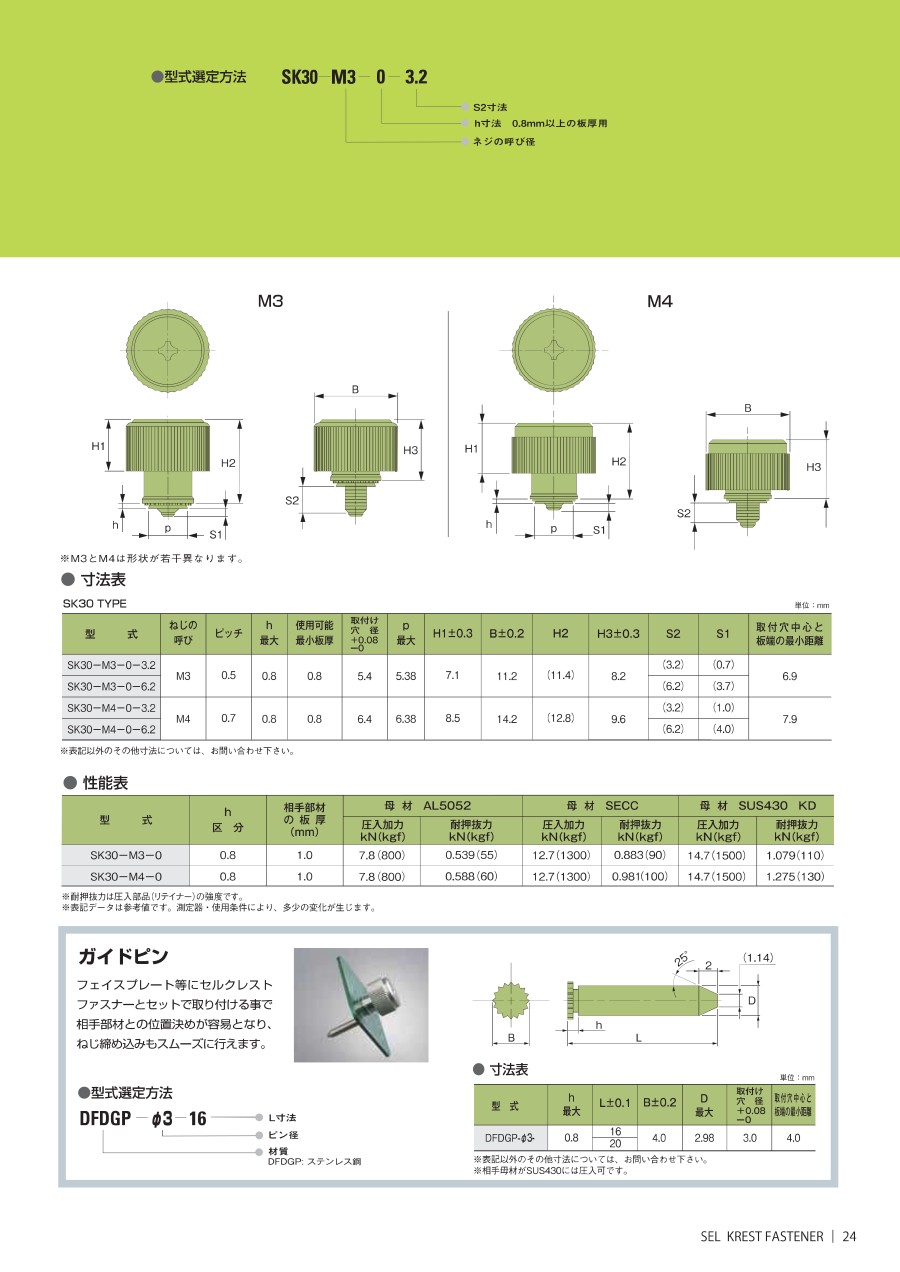

カタログ
商品担当おすすめ
セルジャパン
セルクレストファスナー
