シース外径D （mm）（測温範囲）	シース長L （cm）	補償導線の種類	リード線長 M（m）
			2M	4M
			型番	型番
φ1.0 （0～650℃）	10	EXD	TN1-1.0-10-2M	TN1-1.0-10-4M
	10	EXA	TN1-1.0-10-EXA2M	TN1-1.0-10-EXA4M
	15	EXD	TN1-1.0-15-2M	TN1-1.0-15-4M
	15	EXA	TN1-1.0-15-EXA2M	TN1-1.0-15-EXA4M
	20	EXD	TN1-1.0-20-2M	TN1-1.0-20-4M
	20	EXA	TN1-1.0-20-EXA2M	TN1-1.0-20-EXA4M
	30	EXD	TN1-1.0-30-2M	TN1-1.0-30-4M
	30	EXA	TN1-1.0-30-EXA2M	TN1-1.0-30-EXA4M
φ1.6 （0～650℃）	10	EXD	TN1-1.6-10-2M	TN1-1.6-10-4M
	10	EXA	TN1-1.6-10-EXA2M	TN1-1.6-10-EXA4M
	15	EXD	TN1-1.6-15-2M	TN1-1.6-15-4M
	15	EXA	TN1-1.6-15-EXA2M	TN1-1.6-15-EXA4M
	20	EXD	TN1-1.6-20-2M	TN1-1.6-20-4M
	20	EXA	TN1-1.6-20-EXA2M	TN1-1.6-20-EXA4M
	30	EXD	TN1-1.6-30-2M	TN1-1.6-30-4M
	30	EXA	TN1-1.6-30-EXA2M	TN1-1.6-30-EXA4M
φ3.2 （0～750℃）	10	EXD	TN1-3.2-10-2M	TN1-3.2-10-4M
	10	EXA	TN1-3.2-10-EXA2M	TN1-3.2-10-EXA4M
	15	EXD	TN1-3.2-15-2M	TN1-3.2-15-4M
	15	EXA	TN1-3.2-15-EXA2M	TN1-3.2-15-EXA4M
	20	EXD	TN1-3.2-20-2M	TN1-3.2-20-4M
	20	EXA	TN1-3.2-20-EXA2M	TN1-3.2-20-EXA4M
	30	EXD	TN1-3.2-30-2M	TN1-3.2-30-4M
	30	EXA	TN1-3.2-30-EXA2M	TN1-3.2-30-EXA4M
φ4.8 （0～800℃）	10	EXD	TN1-4.8-10-2M	TN1-4.8-10-4M
	10	EXA	TN1-4.8-10-EXA2M	TN1-4.8-10-EXA4M
	15	EXD	TN1-4.8-15-2M	TN1-4.8-15-4M
	15	EXA	TN1-4.8-15-EXA2M	TN1-4.8-15-EXA4M
	20	EXD	TN1-4.8-20-2M	TN1-4.8-20-4M
	20	EXA	TN1-4.8-20-EXA2M	TN1-4.8-20-EXA4M
	30	EXD	TN1-4.8-30-2M	TN1-4.8-30-4M
	30	EXA	TN1-4.8-30-EXA2M	TN1-4.8-30-EXA4M
φ6.4 （0～800℃）	15	EXD	TN1-6.4-15-2M	TN1-6.4-15-4M
	15	EXA	TN1-6.4-15-EXA2M	TN1-6.4-15-EXA4M
	20	EXD	TN1-6.4-20-2M	TN1-6.4-20-4M
	20	EXA	TN1-6.4-20-EXA2M	TN1-6.4-20-EXA4M
	30	EXD	TN1-6.4-30-2M	TN1-6.4-30-4M
	30	EXA	TN1-6.4-30-EXA2M	TN1-6.4-30-EXA4M
φ8.0 （0～900℃）	15	EXD	TN1-8.0-15-2M	TN1-8.0-15-4M
	15	EXA	TN1-8.0-15-EXA2M	TN1-8.0-15-EXA4M
	20	EXD	TN1-8.0-20-2M	TN1-8.0-20-4M
	20	EXA	TN1-8.0-20-EXA2M	TN1-8.0-20-EXA4M
	30	EXD	TN1-8.0-30-2M	TN1-8.0-30-4M
	30	EXA	TN1-8.0-30-EXA2M	TN1-8.0-30-EXA4M

スリーブ寸法

D	外径
φ1.0	φ8.0
φ1.6
φ3.2
φ4.8
φ6.4
φ8.0	φ10

商品特長詳細

K型シース熱電対。材質SUS316。φ1.0～φ8.0でビニール、ガラスリード線の商品です。

型番リスト

表示件数

型番

特性

リード線長さ

(m)

シース・保護管径

(φ)

シース・保護管長さ

(mm)

測温範囲

(℃)

リード線種・補償導線線種・被覆熱電対線種

RoHS?

最小発注数量

標準タイプ / 耐熱	2	1.0	100	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.0	100	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.0	100	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.0	100	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	1.0	150	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.0	150	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.0	150	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.0	150	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	1.0	200	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.0	200	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.0	200	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.0	200	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	1.0	300	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.0	300	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.0	300	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.0	300	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	1.6	100	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.6	100	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.6	100	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.6	100	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	1.6	150	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.6	150	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.6	150	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.6	150	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	1.6	200	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.6	200	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.6	200	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.6	200	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	1.6	300	0～650	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	1.6	300	0～650	耐熱ビニール	10	1個
標準タイプ	2	1.6	300	0～650	ガラスウール上シールド	10	1個
標準タイプ	4	1.6	300	0～650	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	3.2	100	0～750	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	3.2	100	0～750	耐熱ビニール	10	1個
標準タイプ	2	3.2	100	0～750	ガラスウール上シールド	10	1個
標準タイプ	4	3.2	100	0～750	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	3.2	150	0～750	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	3.2	150	0～750	耐熱ビニール	10	1個
標準タイプ	2	3.2	150	0～750	ガラスウール上シールド	10	1個
標準タイプ	4	3.2	150	0～750	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	3.2	200	0～750	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	3.2	200	0～750	耐熱ビニール	10	1個
標準タイプ	2	3.2	200	0～750	ガラスウール上シールド	10	1個
標準タイプ	4	3.2	200	0～750	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	3.2	300	0～750	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	3.2	300	0～750	耐熱ビニール	10	1個
標準タイプ	2	3.2	300	0～750	ガラスウール上シールド	10	1個
標準タイプ	4	3.2	300	0～750	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	4.8	100	0～800	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	4.8	100	0～800	耐熱ビニール	10	1個
標準タイプ	2	4.8	100	0～800	ガラスウール上シールド	10	1個
標準タイプ	4	4.8	100	0～800	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	4.8	150	0～800	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	4.8	150	0～800	耐熱ビニール	10	1個
標準タイプ	2	4.8	150	0～800	ガラスウール上シールド	10	1個
標準タイプ	4	4.8	150	0～800	ガラスウール上シールド	10	1個
標準タイプ / 耐熱	2	4.8	200	0～800	耐熱ビニール	10	1個
標準タイプ / 耐熱	4	4.8	200	0～800	耐熱ビニール	10	1個
標準タイプ	2	4.8	200	0～800	ガラスウール上シールド	10	1個
標準タイプ	4	4.8	200	0～800	ガラスウール上シールド	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	21日目
3,507円 ( 3,858円 )	21日目
2,953円 ( 3,248円 )	21日目
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	21日目
3,507円 ( 3,858円 )	21日目
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,276円 ( 3,604円 )	21日目
3,198円 ( 3,518円 )	21日目
3,692円 ( 4,061円 )	21日目
3,184円 ( 3,502円 )	21日目
3,730円 ( 4,103円 )	21日目
4,397円 ( 4,837円 )	在庫品1日目当日出荷可能
3,969円 ( 4,366円 )	21日目
3,499円 ( 3,849円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	21日目
3,682円 ( 4,050円 )	21日目
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	21日目
3,507円 ( 3,858円 )	21日目
3,597円 ( 3,957円 )	在庫品1日目当日出荷可能
3,276円 ( 3,604円 )	21日目
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,876円 ( 4,264円 )	21日目
3,184円 ( 3,502円 )	21日目
3,553円 ( 3,908円 )	21日目
3,323円 ( 3,655円 )	21日目
3,969円 ( 4,366円 )	21日目
3,497円 ( 3,847円 )	在庫品1日目当日出荷可能
3,092円 ( 3,401円 )	21日目
3,004円 ( 3,304円 )	21日目
3,507円 ( 3,858円 )	21日目
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	21日目
4,497円 ( 4,947円 )	在庫品1日目当日出荷可能
3,697円 ( 4,067円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
3,046円 ( 3,351円 )	21日目
3,692円 ( 4,061円 )	21日目
3,897円 ( 4,287円 )	在庫品1日目当日出荷可能
3,553円 ( 3,908円 )	21日目
3,489円 ( 3,838円 )	21日目
4,167円 ( 4,584円 )	21日目
3,499円 ( 3,849円 )	在庫品1日目当日出荷可能
3,246円 ( 3,571円 )	21日目
2,861円 ( 3,147円 )	21日目
3,507円 ( 3,858円 )	21日目
3,648円 ( 4,013円 )	在庫品1日目当日出荷可能
3,276円 ( 3,604円 )	21日目
3,046円 ( 3,351円 )	21日目
3,692円 ( 4,061円 )	21日目
3,648円 ( 4,013円 )	在庫品1日目当日出荷可能
3,276円 ( 3,604円 )	21日目
3,046円 ( 3,351円 )	21日目
3,692円 ( 4,061円 )	21日目

基本情報

基本情報

K型シース熱電対。材質SUS316。Φ1.0～Φ8.0でビニール、ガラスリード線の商品です

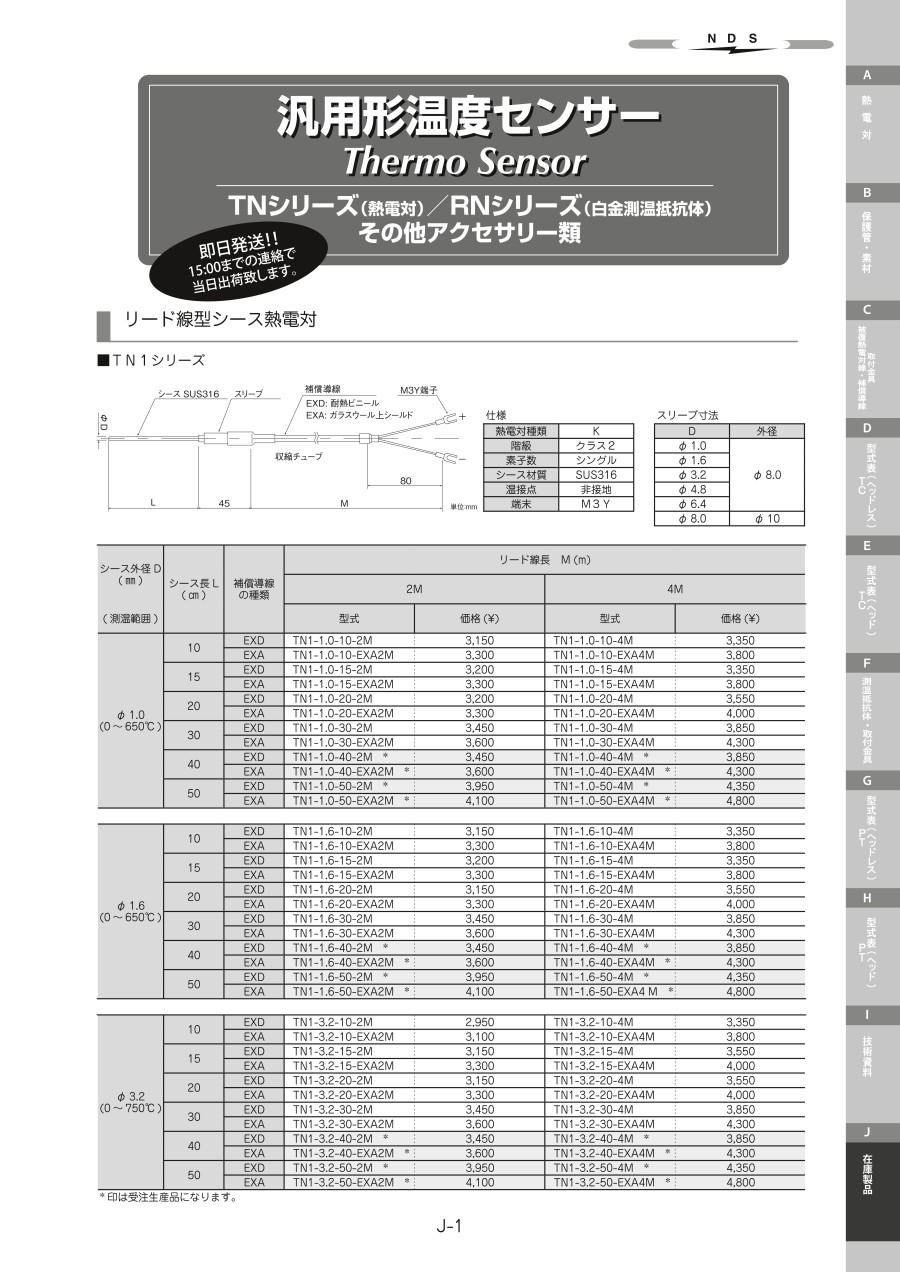

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カートリッジヒータ　固定タイプ
5mm単位でヒーターシース長さが選べます（最小30～最大600mm）。また、リード線も最大300mmまでご用意しております。
ミスミ
温度調節コントローラー　自在タイプ
ヒーターの温度調節をコンパクトに実現。PID制御とON/OFF制御が選択でき、温度センサと併用して、適切な温度管理が可能です。
ミスミ
ラバーヒータ角型
シリコンゴム素材のフレキシブルなヒーターです。250℃の高温でも使用可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
