メカニカル部品技術窓口
チェーンカッター用パンチ スペアピン
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 2,955円～7,881円特別価格
- 税込単価
- 3,251円～8,669円特別価格
【特長】・ホエールチェーンカッターの交換用のピンです。・単列/単列二列併用型か...
詳細情報を確認する- 種類
- チェーンカッター
- 種類
- スペアピン
未確定：候補が11型番あります。
商品情報
製品仕様
適用チェーンカッター：単列型（シングル）
| 型番 | 使用範囲 |
|---|---|
| No.25S | 25単列 |
| No.35/40S | 35/40単列 |
| No.50S | 50単列 |
| No.60S | 60単列 |
| No.80S | 80単列 |
| No.100S | 100単列 |
| No.120S | 120単列 |

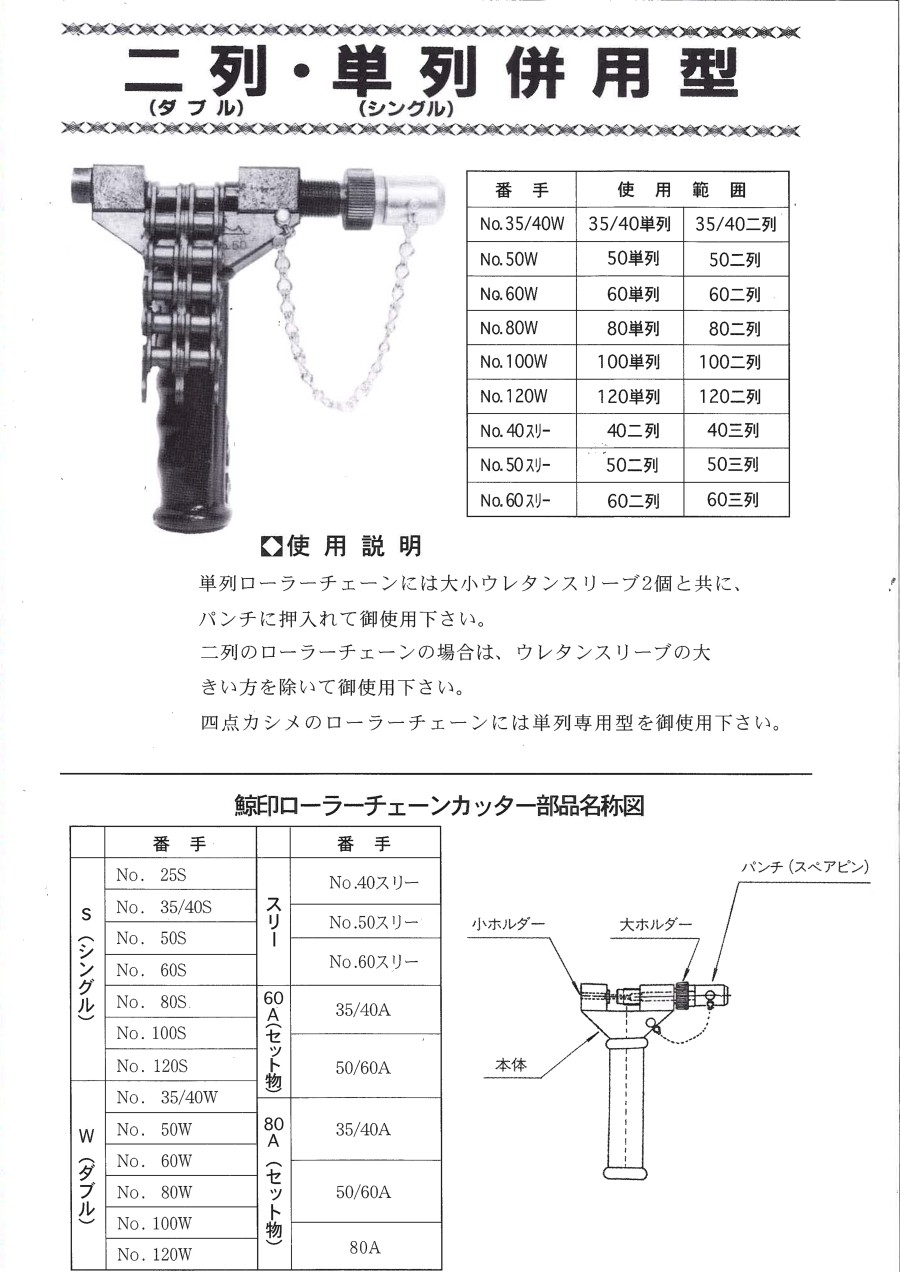

適用チェーンカッター：二列（ダブル）・単列（シングル）併用型
| 型番 | 使用範囲 | |
|---|---|---|
| No.35/40W | 35/40単列 | 35/40二列 |
| No.50W | 50単列 | 50二列 |
| No.60W | 60単列 | 60二列 |
| No.80W | 80単列 | 80二列 |
部品名称図
使用例
使用説明
- 単列ローラーチェーンには大小ウレタンスリーブ2個と共に、パンチに押入れて御使用下さい。
- 二列のローラーチェーンの場合は、ウレタンスリーブの大きい方を除いて御使用下さい。
- 四点カシメのローラーチェーンには単列専用型を御使用下さい。
使用方法
1）それぞれのチェーンカッターにチェーンを挿入し固定ネジを締め付けて下さい。
2）ストレートパンチを挿入して下さい。
3）ストレートパンチを数回かるく打って下さい。それから固定ネジを再び締めつけて下さい。
そしてピンが写真のように飛び出すまで連打して下さい。
4）ピンが飛び出してからストレートパンチを引きぬき固定ネジをゆるめて下さい。
ハンマーの使用型番
No.50まで：1ポンド半のハンマーを使用して下さい。
No.60以上：2ポンドのハンマーを使用して下さい。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,955円 ( 3,251円 ) | 4日目 |
2,955円 ( 3,251円 ) | 4日目 |
4,464円 ( 4,910円 ) | 4日目 |
4,325円 ( 4,758円 ) | 4日目 |
4,777円 ( 5,255円 ) | 3日目 |
4,545円 ( 5,000円 ) | 3日目 |
5,020円 ( 5,522円 ) | 3日目 |
4,776円 ( 5,254円 ) | 3日目 |
7,138円 ( 7,852円 ) | 3日目 |
5,019円 ( 5,521円 ) | 4日目 |
7,881円7,092円 ( 7,801円 ) | 4日目 |
